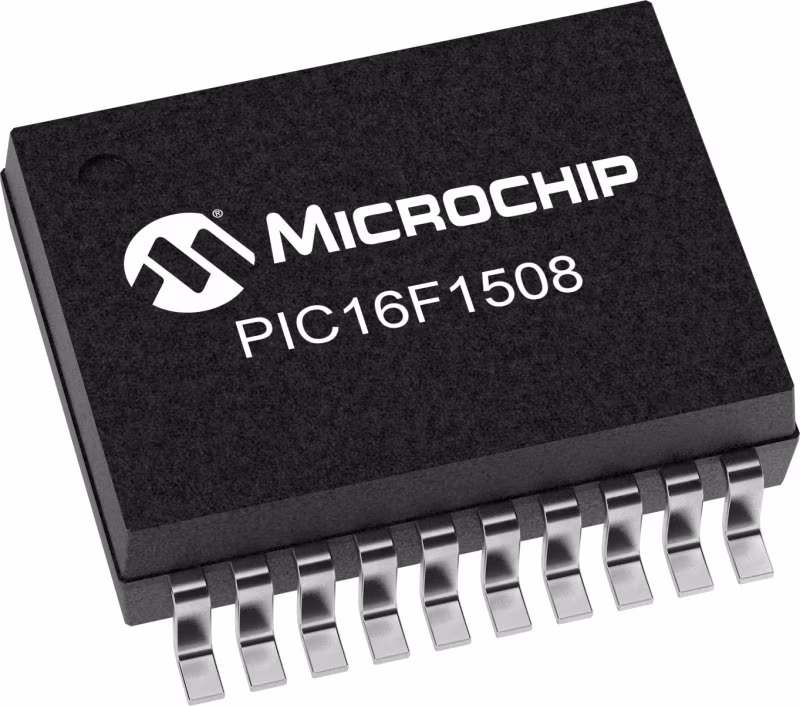

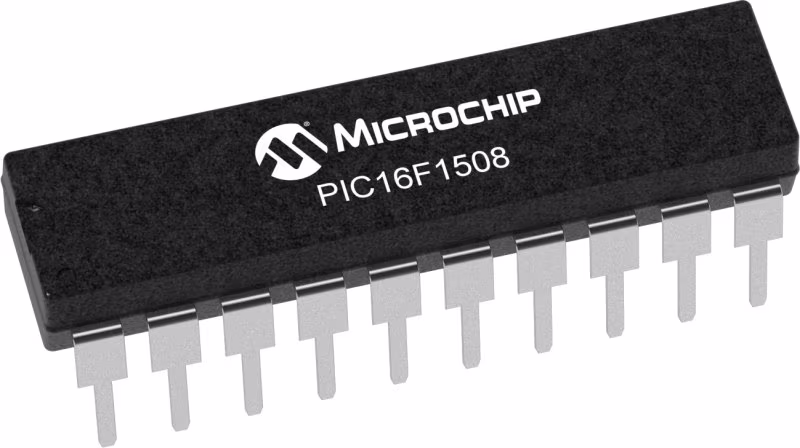

Microchip微芯 PIC16F1508 产品介绍
2026-04-14
0次
说明
调试支持
•调试支持需要外部调试头（AC244051/AC244052）
•调试和编程支持可通过PICkit™3和MPLAB®ICD 3获得
特性
- 具有49条指令、16个堆栈级别的增强型中端核心
- 具有自读/写功能的闪存
- 低128字节程序内存中的高耐久性数据闪存块（100000次写入最小值）
- 内部16MHz振荡器
- 4个独立PWM模块
- 互补波形发生器（CWG）模块
- 数控振荡器（NCO）模块
- 4x可配置逻辑单元（CLC）模块
- 集成温度指示器模块
- 带参考电压的12通道10位ADC
- 5位数模转换器（DAC）
- 增强型通用同步异步接收发射机（EUSART）
- I2C™兼容/SPI
- 25mA源/汇电流输入/输出
- 2x 8位定时器（TMR0/TMR2）
- 1x 16位定时器（TMR1）
- 扩展看门狗定时器（WDT）
- 增强型电源开/关重置
- 低功率Brown Out Reset（LPBOR）
- 可编程棕灭复位（BOR）
- 在线串行编程（ICSP）
- 集成电路内调试/或使用ICD头
- PIC16LF1508（1.8V−3.6V）
- PIC16F1508（2.3V−5.5V）
参数
类型 | 描述 |
Program Memory Size (KB) | 7 |
RAM | 256 |
Data EEPROM (bytes) | 0 |
Pin Count | 20 |
Operation Voltage Max.(V) | 5.5 |
Operation Voltage Min.(V) | 1.8 |
ADC Resolution Max | 10 |
ADC Channels | 12 |
Zero Cross Detect | False |
Number of Comparators | 2 |
SPI | 1 |
I2C | 1 -I2C |
Stand alone PWM | 4 |
Low Power | Yes |
Numerically Controlled Oscillator (NCO) | 1 |
Data Signal Modulator (DSM) | 0 |
