说明

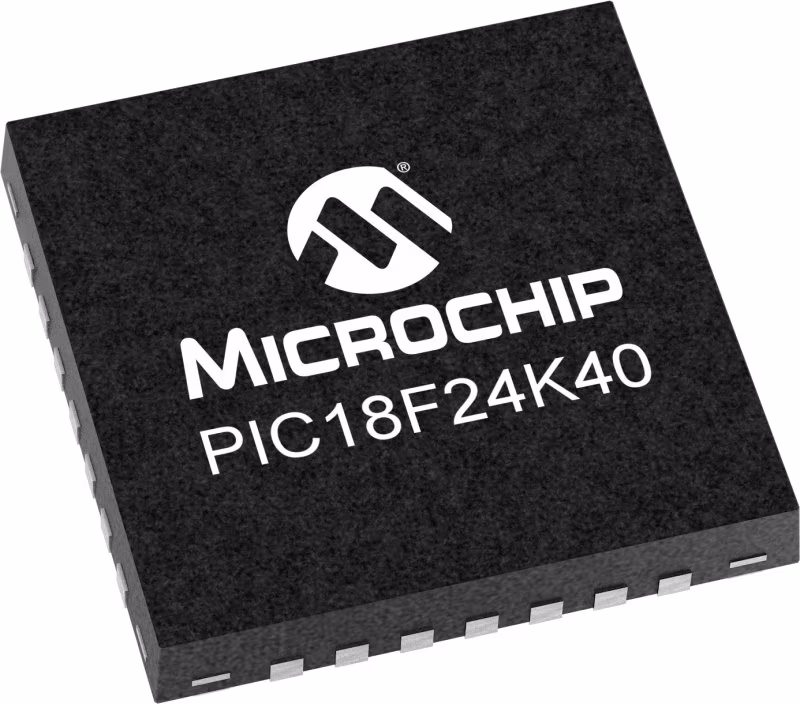

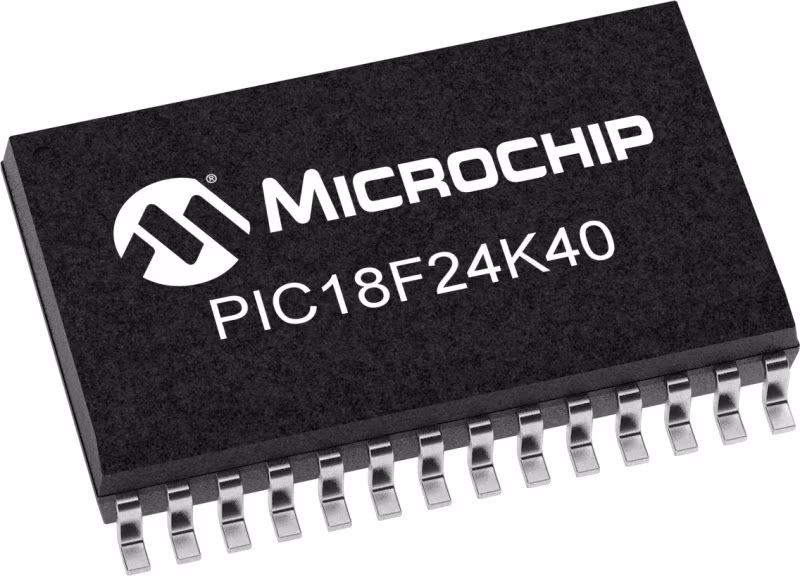

PIC18（L）F24K40微控制器结合了大型闪存/EE/RAM存储器、丰富的外围集成、XLP和5V支持，适合各种通用应用。这些28引脚设备提供核心独立外设，如CWG、WWDT、CRC/内存扫描、硬件CVD、零交叉检测和外围引脚选择，提供了更高的设计灵活性和更低的系统成本。

特性

• PIC18核心，83条指令，31个堆栈级别
• 内部64MHz振荡器
• 工作电压范围：Fâ版本（2.3V−5.5V）-低功率LFâ变体（1.8V−3.6V）
• 温度范围：-工业版（-40摄氏度至85摄氏度）-扩展版（-40华氏度至125摄氏度）
• 具有自读/写功能的16 KB闪存
• 1024字节数据SRAM内存
• 256字节的EEPROM
• 24 x 10位ADC通道
• 1 x 5位DAC
• 2个比较器
• 固定参考电压（FVR）模块-1.024V、2.048V和4.096V输出电平
• 用于mTouch按钮/滑块的硬件电容式分压器（CVD）
• 1 x零交叉检测
• 1 x I2C/SPI
• 1个带LIN支持的EUSART
• 带内存扫描的CRC
• 窗口监视器计时器（WWDT）
• 1 x硬件限制定时器（HLT）
• 1 x互补波形发生器
• 2个独立的10位PWM模块
• 2个捕获/比较/PWM模块
• 三个8位定时器/计数器
• 四个16位定时器/计数器
• 1 x硬件限制定时器（HLT）
• 扩展看门狗定时器（WDT）
• eXtreme低功耗（XLP）技术
• 休眠、空闲和睡眠节能操作模式
• 睡眠模式：50nA@1.8V，典型
• 有源模式：32uA/MHz@1.8V，典型
• 低电流通电复位（POR）
• Brown out Reset（BOR）
• 低功率BOR（LPBOR）
• 外围引脚选择
• 集成在芯片上的电路内调试
• 通过两个引脚的在线串行编程（ICSP）
