说明

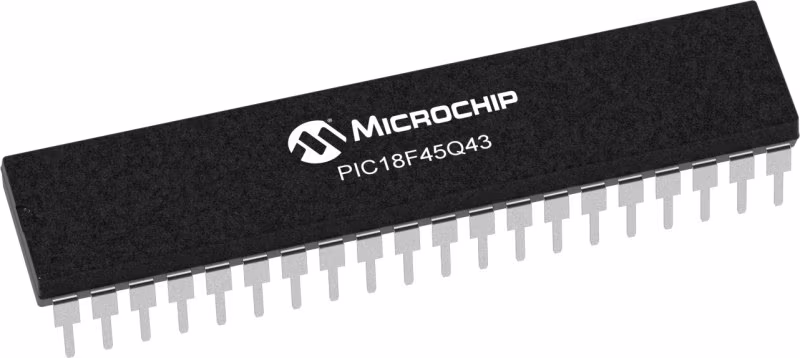

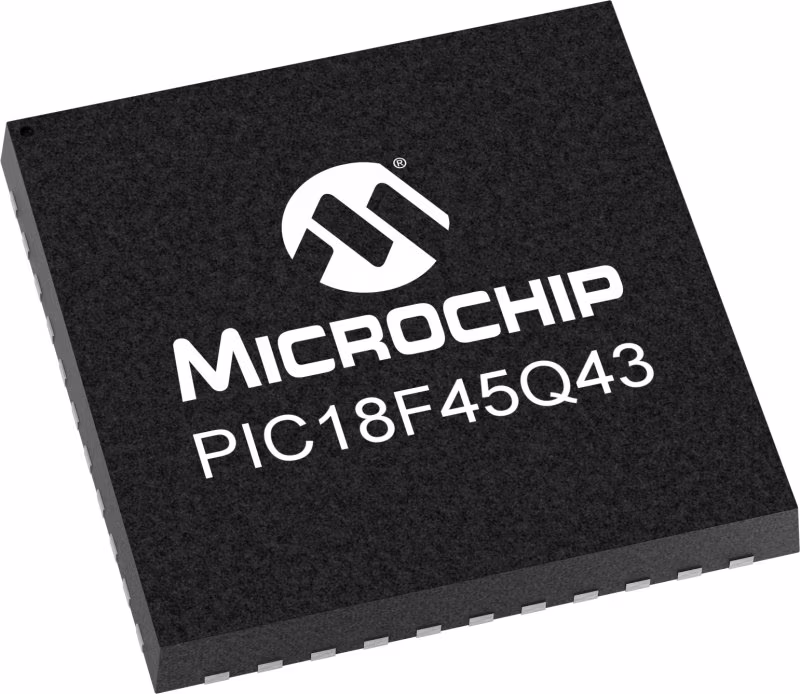

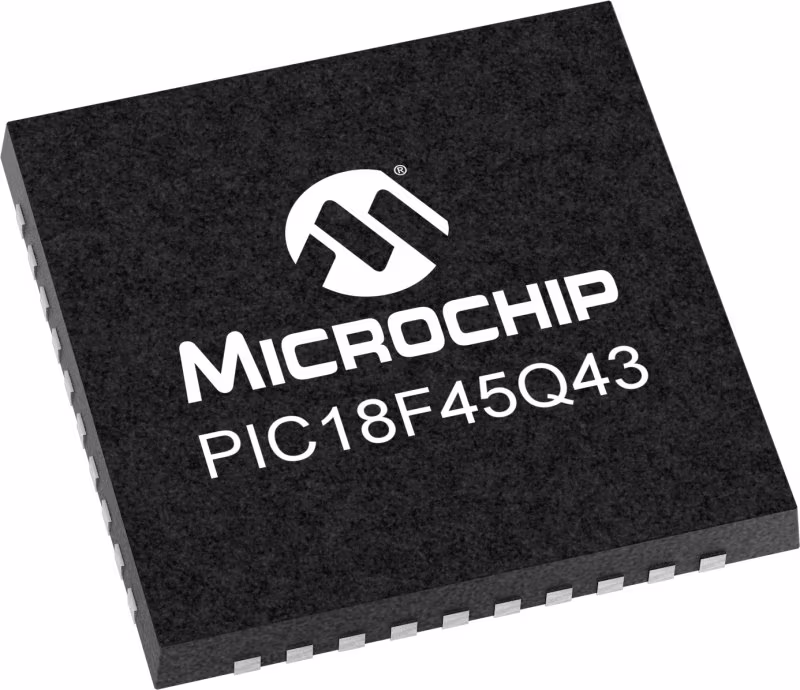

PIC18-Q43将我们最流行、最通用、最易于使用的核心独立外设与先进的互连功能相结合，使复杂的硬件定制变得轻而易举。这些28、40和48引脚器件配备了一个带计算功能的12位ADC、六个16位双PWM输出、六个直接存储器访问通道、八个可配置逻辑单元（CLCs）和五个UARTS。这种组合简化了基于硬件的自定义功能的创建，以提高系统响应并减少各种实时控制应用程序的代码开发时间。

PIC18-Q43产品系列概述

检查代码示例

功能安全：

本产品推荐用于针对工业和汽车产品的安全关键应用（IEC 61508和ISO 26262）。可根据要求提供必要的文件，如FMEDA报告和安全手册。该产品还提供经过认证的开发工具。有关更多信息，请联系您当地的Microchip销售办事处或经销商。

特性

六个直接存储器存取（DMA）控制器

三个16位双PWM提供六个PWM输出

矢量中断（VI）功能-更快的中断响应时间
• 可选择的高/低优先级
• 固定的三个指令周期的中断延迟
• 可编程矢量表基址
• 向后兼容以前的中断功能

内存访问分区（MAP）：程序闪存可以分为：
• 应用程序块
• 引导块
• 存储区域闪存（SAF）块

设备信息区（DIA）存储：
• 温度指示器出厂校准数据
• 固定电压参考测量数据
• Microchip唯一标识符

低功率模式功能：
• 睡眠：<1岛典型的3V
• Doze：CPU和外设以不同的循环速率运行（通常CPU较低）
• 空闲：CPU在外围设备运行时停止
• 睡眠：最低功耗

外围模块禁用（PMD）：
• 有选择地禁用硬件模块，以最大限度地减少未使用的外围设备的有功功耗

外围引脚选择（PPS）：
• 启用数字I/O的引脚映射

带计算的模数转换器（ADCC）：
• 最多43个外部通道
• 输入信号的自动化数学功能，如平均值、滤波器计算、过采样和阈值比较
• 在睡眠中操作
• 五个内部模拟通道

硬件电容分压器（CVD）支持：
• 自动化触摸采样，减少软件大小和CPU使用量
• 四个外部输入

8位数模转换器（DAC）：
• 两个I/O引脚上提供缓冲输出
• ADC和比较器的内部连接

两个比较器（CMP）：
• 可配置的输出极性
• 通过外围引脚选择的外部输出

零交叉检测（ZCD）：
• 引脚上的交流信号与地交叉时检测

参考电压：
• 1.024V、2.048V和4.096V输出电平的固定参考电压
• ADC、比较器和DAC的内部连接

5 x UART-一个UART支持LIN/DMX/DALI
• DMA兼容
• 异步UART、RS-232、RS-485兼容
• 可编程1、1.5、2个停止位

两个SPI模块：
• 可配置长度字节
• 任意长度的数据包
• 无接收传输和无传输接收选项
• 传输字节计数器
• 具有2字节FIFO和DMA功能的独立发送和接收缓冲器
• 一个I2C模块，SMBus，PMBus™兼容：
• 具有地址屏蔽模式的7位和10位寻址模式
• 专用地址、传输和接收缓冲区以及DMA功能
• I2C、SMBus 2.0和SMBus 3.0以及1.8V输入电平选择
• 多主机模式，包括自寻址

编程/调试功能：
• 通过两个引脚的In Circuit Serial Programming™（ICSP™）
• 通过两个引脚实现三个断点的在线调试（ICD）
• 芯片上集成调试
