AVR^®DA产品系列

AVR®DA系列微控制器采用了众所周知的AVR®CPU，目前在1.8V至5.5V的全电源电压范围内以高达24 MHz的频率运行。该系列包括32 KB、64 KB和128 KB闪存变体，有28至64引脚封装选项。AVR®DA系列旨在将电容触摸传感和实时控制功能应用于工业控制、家用电器产品、汽车和物联网（IoT）等应用。

该系列使用最新的核心独立外设，具有低功耗功能和5V操作，可提高抗噪性。事件系统、可配置自定义逻辑（CCL）以及智能模拟外围设备，如12位差分ADC、零交叉检测（ZCD）、DAC和具有驱动屏蔽技术的最新一代外围触摸控制器（PTC），使AVR®DA系列非常适合低延迟控制应用和电容触摸用户界面。AVR®DA系列的高内存密度非常适合有线和无线通信堆栈密集型应用。

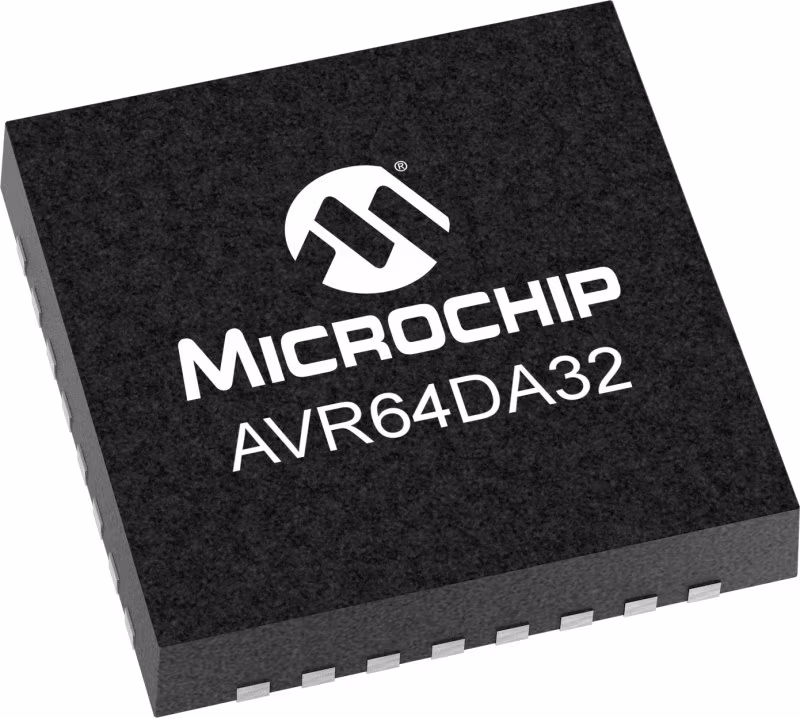

AVR64DA32

AVR64DA32微控制器是AVR®DA系列的一部分，其特点是AVR®处理器带有硬件乘法器，运行频率高达24 MHz，具有32引脚封装的64 KB闪存、8 KB SRAM和512B EEPROM。AVR64DA32将提供TQFP和VQFN封装选项。

AVR64DA32产品支持多达22个自电容和121个互电容触摸通道，这使AVR®DA成为需要多个电容触摸键、滑块、轮子或2D表面的人机界面应用的完美选择。

功能安全:

本产品推荐用于针对工业和汽车产品的安全关键应用（IEC 61508和ISO 26262）。可根据要求提供必要的文件，如FMEDA报告和安全手册。该产品还提供经过认证的开发工具。有关更多信息，请联系您当地的Microchip销售办事处或分销商。

特性

功能安全
• IEC 60730 B级库（UL认证）
• ISO 26262 FMEDA（ASIL B Ready通过SGS TéV认证）
• ISO 26262安全手册（ASIL B Ready通过SGS TéV认证）
• ISO 26262软件诊断（认证待定）
• IEC 61508 FMEDA
• IEC 61508安全手册（最终版本2021）
• MPLAB XC8 Functional Safety Pro编译器

具有硬件乘法器的高性能AVR RISC CPU
• 运行频率高达24 MHz
• 单周期I/O访问
• 两级中断控制器
• 睡眠模式：空闲、待机、断电
• 事件系统（EVSYS）
• 可配置自定义逻辑（CCL）
• 单引脚编程与调试接口（UPDI）

模拟功能
• 12位差分模数转换器（ADC）
• 带输出缓冲器的10位数模转换器（DAC）
• 零交叉检测器（ZCD）
• 模拟比较器

计时器/计数器
• A型定时器/计数器（TCA）
• 计时器/计数器类型B（TCB）
• 用于控制应用的D型定时器/计数器（TCD）

用户界面-咽部触摸控制器（PTC）
• 带MCU的1D Capactive Touch（按钮、滑块、轮子、接近）
• 2D Capactive触摸表面/带MCU的触控板

表达
• 串行通信接口：USART、SPI、I2C

内置安全功能：
• 上电复位（POR）
• 褐变检测（BOD）
• 电压电平监视器（VLM）
• 循环冗余校验（CRC）扫描
• 带窗口模式的窗口监视器计时器（WWDT）
