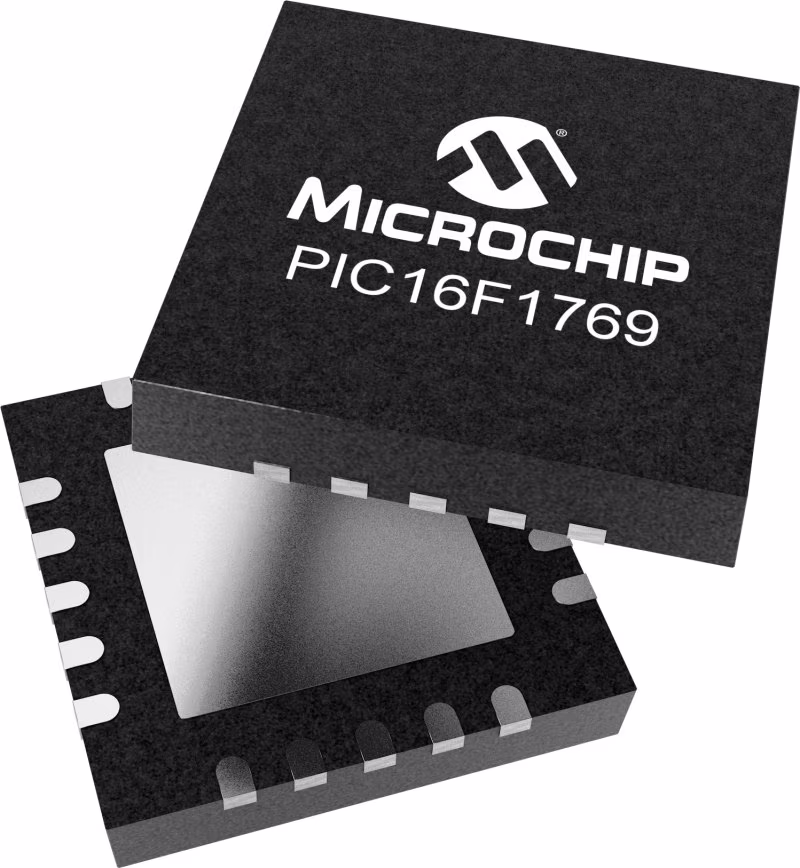

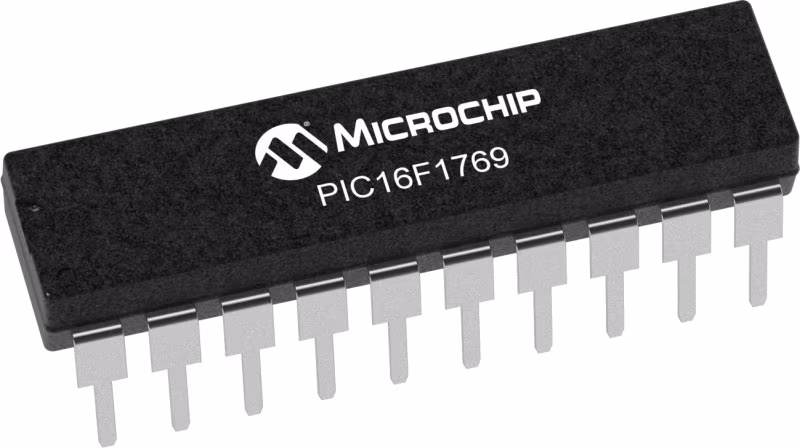

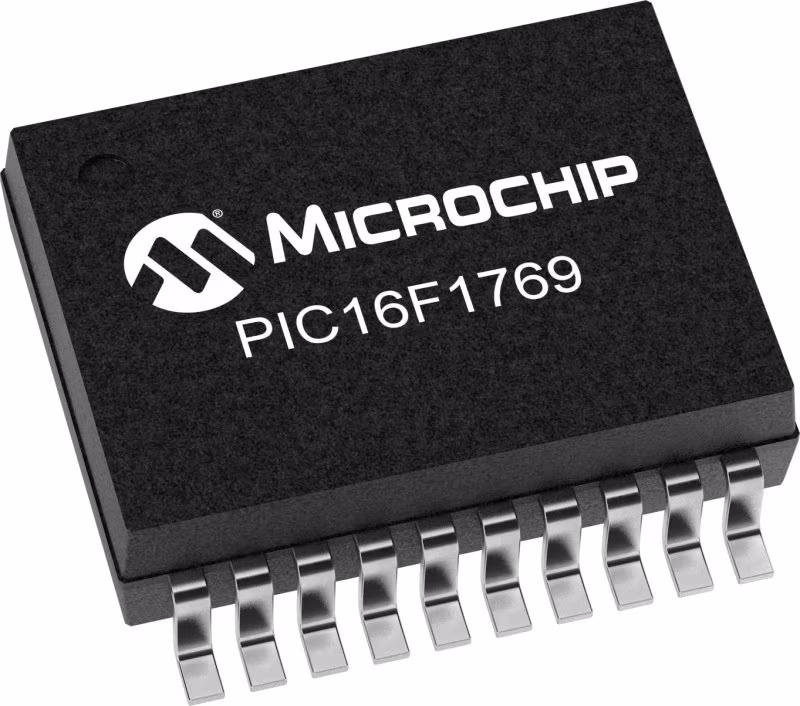

Microchip微芯 PIC16F1769 产品介绍
2026-04-14
0次
说明
PIC16（L）F176X微控制器将智能模拟集成与数字外围设备相结合，以适应各种功能和应用。这些14/20引脚设备提供了10位A/D、运算放大器、过零检测、大电流IO、可编程斜坡发生器（斜坡补偿和斜坡生成）、通信、外围引脚选择和其他关键外围设备等功能，使该系列在寻求设计灵活性的应用中具有吸引力。
特性
- 具有自读/写功能的闪存
- PIC16中频核心，32 MHz振荡器
- 128 B的非易失性数据存储器
- 100K擦除/写入周期
- 运算放大器：高达2
- 可编程斜坡发生器（PRG）
- 5位DAC：最多2个
- 10位DAC：最多2个
- 10位模数转换器（ADC）：最多12个通道
- 互补输出生成器（COG）：最多2个
- 数据信号调制器（DSM）：最多2个
- 3 x可配置逻辑单元（CLC）
- PWM：两个10位和两个16位
- 大电流驱动器I/O：容量高达100mA
- 零交叉检测（ZCD）
- PIC16F1764变体的宽工作电压（2.3V−5.5V）
- 增强型低压PIC16LF1764变体（1.8V-3.6V）
参数
类型 | 描述 |
Program Memory Size (KB) | 14 |
RAM | 1024 |
Data EEPROM (bytes) | 0 |
Pin Count | 20 |
Operation Voltage Max.(V) | 5.5 |
Operation Voltage Min.(V) | 1.8 |
ADC Resolution Max | 10 |
ADC Channels | 12 |
Zero Cross Detect | True |
Number of Comparators | 4 |
SPI | 1 |
I2C | 1 -I2C |
Stand alone PWM | 4 |
Low Power | Yes |
Numerically Controlled Oscillator (NCO) | 0 |
Data Signal Modulator (DSM) | 2 |
