说明

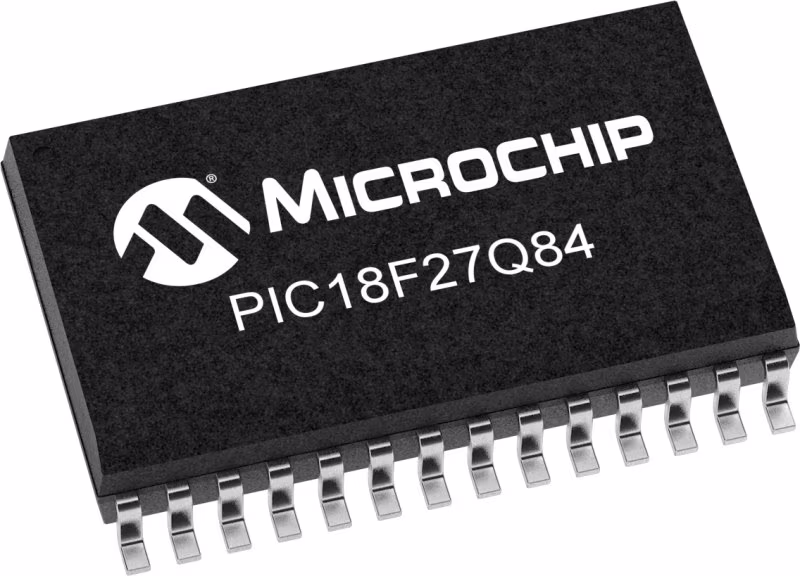

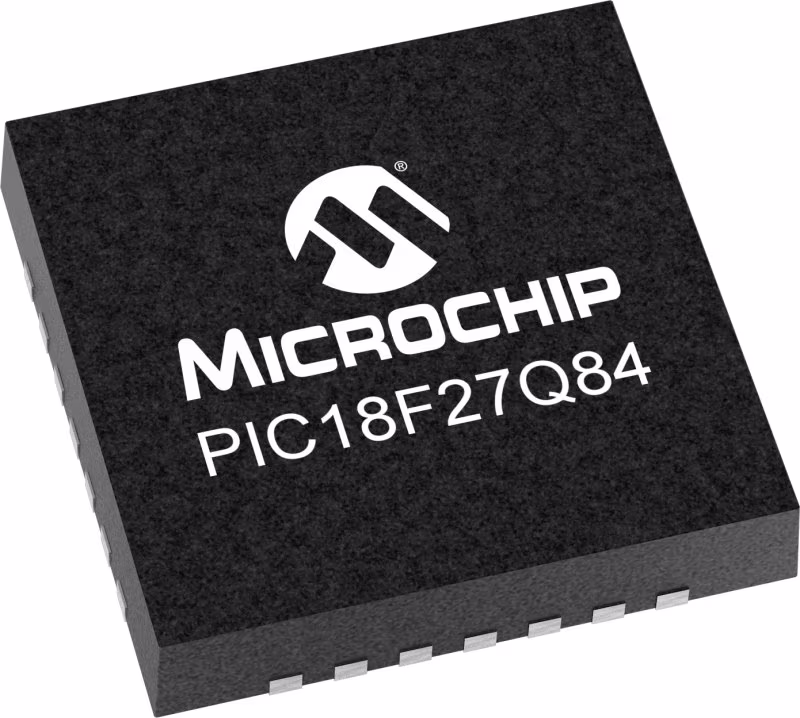

PIC18-Q84系列通过将大量独立于核心的外围设备（CIPs）与控制器局域网灵活数据速率（CAN FD）相结合，扩展了8位MCU。这些经过成本优化的MCU在多达48个引脚中包含节省时间的CIPs，闪存容量高达128 KB。该系列引入了新功能和外围设备，如具有定制功能的通用定时器（UTMR）；添加到12位ADC的上下文切换，带有用于自动模拟信号分析的计算功能，用于实时系统响应。此外，它还包括行业标准选项、JTAG边界扫描、32位循环冗余检查（CRC）以及启动时的内存扫描，以提高系统安全性。系统设计者可以通过节省时间而受益匪浅，因为与编写和验证整个软件例程来完成任务相比，配置基于硬件的外围设备要容易得多。

功能安全:

该产品适用于针对汽车（IEC 60730）、工业（ISO26262）和汽车产品（IEC 61508）产品的安全关键应用。各种重要的辅助资料和工具可用于帮助安全应用程序的开发人员——请参阅下面的产品功能，以获取特定于设备的安全辅助资料列表。TéV SéD认证的MPLABX开发工具也可用于该产品。有关更多信息，请联系您当地的Microchip销售办事处或分销商。

特性

功能安全
• IEC 60730 B级库（UL认证）
• ISO 26262 FMEDA（ASIL B Ready通过SGS TéV认证）
• ISO 26262安全手册（ASIL B Ready通过SGS TéV认证）
• ISO 26262软件诊断（认证待定）
• IEC 61508 FMEDA
• IEC 61508安全手册（最终版本2021）
• MPLAB XC8 Functional Safety Pro编译器

CAN柔性数据速率（FD）模块：
• 在CAN FD或CAN 2.0B模式下工作
• 八个直接内存访问（DMA）控制器：
• 数据传输功能
• 用户可编程的源和目标大小
• 硬件和软件触发的数据传输

矢量中断能力：
• 可选择的高/低优先级
• 固定的三个指令周期的中断延迟
• 可编程矢量表基址
• 向后兼容以前的中断功能

带计算和上下文切换的模数转换器（ADC）：
• 输入信号的自动化数学函数：
• 平均值、滤波器计算、过采样和阈值比较
• 4单独保存和访问的单独上下文（设置和结果）
• 上下文可以通过固件或DMA访问

五个内部模拟通道
• 硬件电容分压器（CVD）支持：
• 自动化触摸采样，减少触摸或接近时的软件大小和CPU使用量

通用定时器（UTMR）：
• 两个可定制的16位定时器-组合创建更大的位定时器

8位数模转换器（DAC）：

两个比较器（CMP）：

四个16位脉宽调制器（PWM）：

数据信号调制器（DSM）：

带存储器扫描的可编程CRC：
• 可靠的数据/程序内存监控，用于故障保护操作（例如，B类）
• 在程序闪存的任何部分上计算32位CRC

表达
• 五个UART模块：
• LIN主机和从机、DMX模式、DALI齿轮和设备协议
• SPI/I2C

Doze：CPU和外设以不同的循环速率运行（通常CPU较低）

空闲：CPU在外围设备运行时停止

睡眠：最低功耗

外围模块禁用（PMD）：
• 能够选择性地禁用硬件模块，以最大限度地减少未使用的外围设备的有功功耗

JTAG：支持边界扫描
