说明

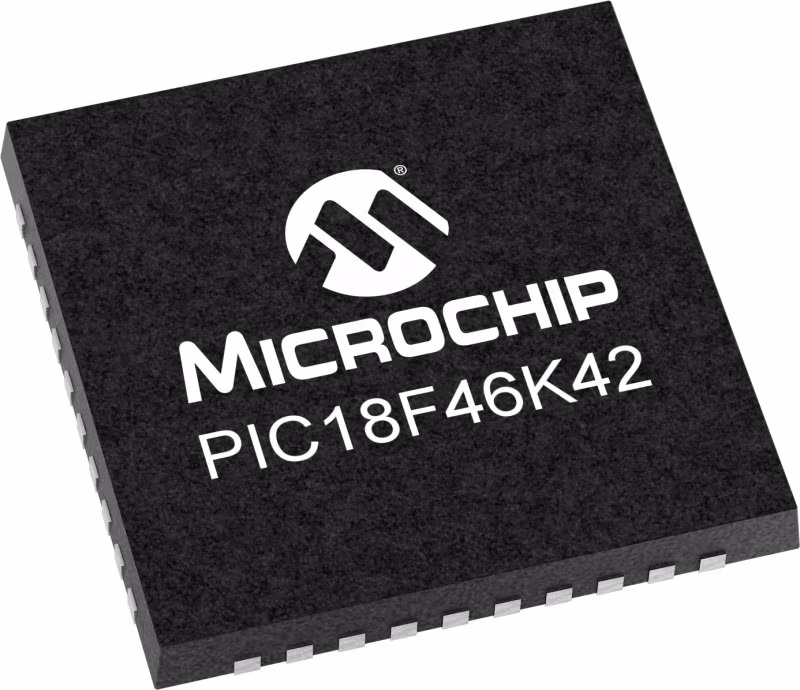

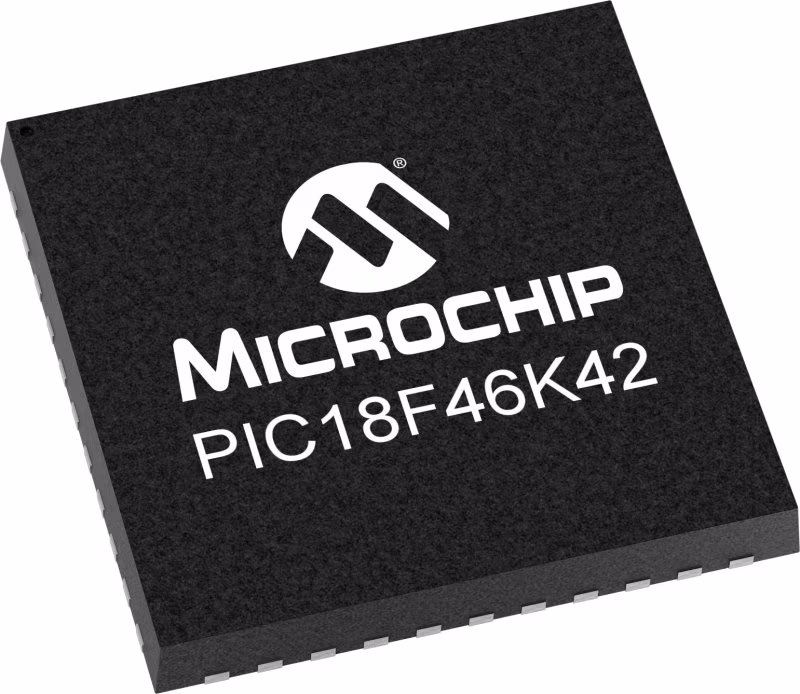

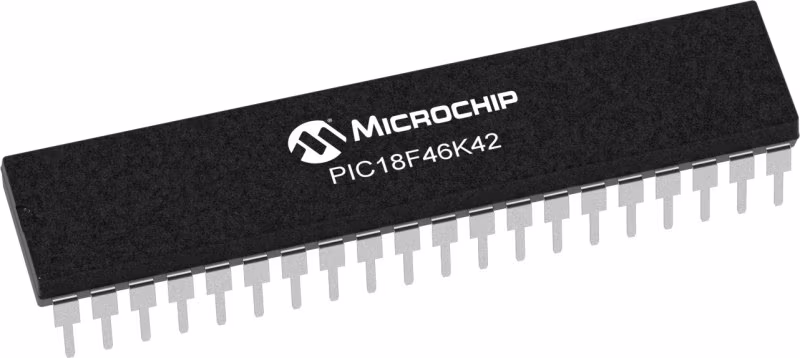

PIC18（L）FxxK42 MCU集成了一套丰富的独立于核心的外围设备、智能模拟外围设备和大型闪存/RAM/EEPROM存储器。这些28、40和48引脚设备还提供了一系列低功耗功能、性能改进和设计灵活性选项，可以轻松快速地实现当今许多嵌入式控制应用程序所需的复杂功能。

PIC18F‘K42’产品系列概述

查看MPLAB Xpress中的代码示例

观看K42的直播

特性

• 中断矢量表
• 可编程单优先级或双优先级
• 两级硬件上下文保存
• 无需CPU参与数据传输
• 访问所有内存空间和外围设备
• 灵活的源和目标邮件大小
• 可编程DMA优先级
• 内存访问分区（MAP）-使用引导程序写入保护自定义闪存分区
• 设备信息区（DIA）-用于ADC和COMP的温度传感器出厂校准值、出厂ID和FVR值的数据存储的专用存储区
• WDT:典型1.8V时为500nA
• 睡眠模式：50nA@1.8V典型
• DOZE模式允许CPU以比外围设备更低的时钟速度运行
• IDLE和SLEEP模式有选择地关闭外围设备和/或核心以降低功耗
• 平均值、滤波器计算、过采样和阈值比较（ADCC）
• 当需要触摸或接近感测时，自动进行触摸采样并减少软件大小和CPU使用量（ADCC）
• 5位分辨率，轨对轨（DAC）
• 无缓冲I/O引脚输出
• 比较器滞后启用
• 反转输出极性
• 固定参考电压（FVR）模块-1.024V、2.048V和4.096V输出电平
• 感应高压交流信号（ZCD）
• 在零交叉（ZCD）上生成中断
• DMA兼容
• 异步UART、RS-232、RS-485兼容
• 可编程1、1.5、2个停止位
• 可配置长度字节
• 任意长度的数据包
• 具有2字节FIFO和DMA功能的独立发送和接收缓冲器
• SMBus，兼容PMBUSTM
• 集成在芯片上的电路内调试
• 通过两个引脚的在线串行编程（ICSP）
