AVR®DB产品系列

查看代码示例

AVR®DB系列微控制器采用了众所周知的AVR®CPU，目前在1.8V至5.5V的全电源电压范围内以高达24 MHz的频率运行。该系列包括32 KB、64 KB和128 KB闪存变体，有28至64引脚封装选项。AVR®DB系列旨在将模拟信号调节、实时控制和多电压操作应用于工业控制、家用电器产品、汽车和物联网（IoT）等应用。

该系列使用最新的核心独立外设，具有低功耗功能和5V操作，可提高抗噪性。模拟信号调节（ASC）模块包括三个OPAMP，它们可以形成增益级和滤波器功能，允许使用低至零的外部组件进行信号调节。多电压I/O系统允许与运行在不同电压下的系统进行安全的双向通信。事件系统、可配置自定义逻辑（CCL）以及智能模拟外围设备，如12位差分ADC、零交叉检测（ZCD）、10位DAC以及ASC和MVIO，使AVR®DB系列非常适合传感器应用、物联网端节点和其他需要信号调节或电平转换的应用。

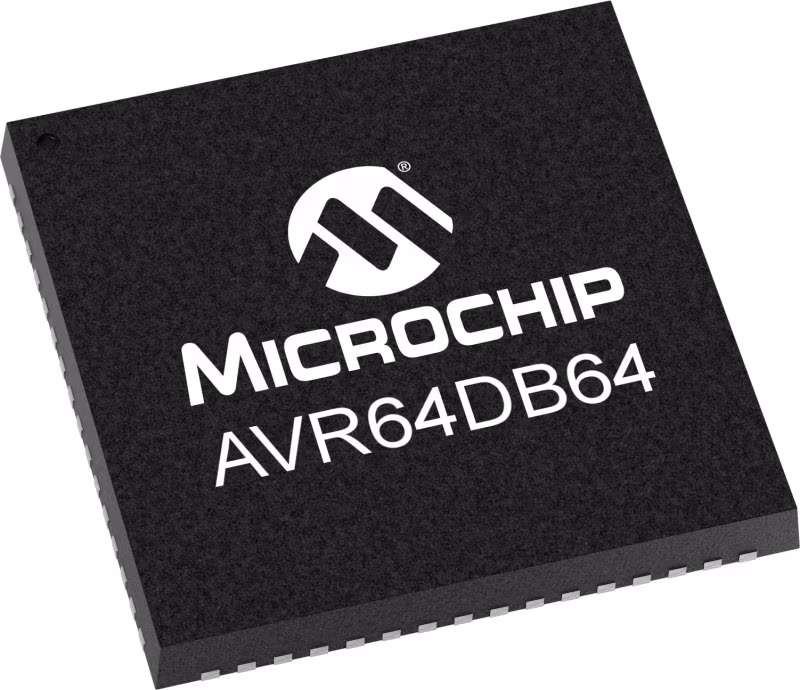

AVR64DB64

AVR64DB64微控制器是AVR®DB系列的一部分，其特点是带有硬件乘法器的AVR®处理器，运行频率高达24 MHz，具有64引脚封装的64 KB闪存、8 KB SRAM和512B EEPROM。AVR64DB64将提供TQFP和VQFN封装选项。

AVR64DB64产品支持八个多电压I/O通道，能够与运行在比MCU本身更高或更低电压下的外部设备进行双向通信。与由三个独立的OPAMP和集成反馈电阻器网络组成的ASE模块一起，它使AVR®DB成为板控制、传感器应用、物联网端节点和其他尺寸受限应用的完美设备。

功能安全

此产品适用于 针对家用电器（IEC 60730）、汽车（ISO 26262）和工业（IEC 61508）产品的安全关键应用。我们有重要的文档和工具可用于帮助安全应用程序的开发人员——请参阅产品功能列表以获取特定安全辅助资料的链接。TéV SéD认证的MPLAB®X集成开发环境（IDE）工具，如MPLAB XC8功能安全编译器，也可用于此产品。

特性

功能安全
• 电器安全.IEC 60730（B级）
• 工业安全−IEC 61508（SIL）
• 汽车安全−ISO 26262（ASIL）

具有硬件乘法器的高性能AVR RISC CPU
• 运行频率高达24 MHz
• 外置高频振荡器
• 单周期I/O访问
• 两级中断控制器
• 睡眠模式：空闲、待机、断电
• 多电压I/O（MVIO）
• 事件系统（EVSYS）
• 可配置自定义逻辑（CCL）
• 单引脚编程与调试接口（UPDI）

模拟功能
• 3个运算放大器（OPAMP）
• 12位差分模数转换器（ADC）
• 带输出缓冲器的10位数模转换器（DAC）
• 3 x零交叉检测器（ZCD）
• 3个模拟比较器

计时器/计数器
• 2 x A型定时器/计数器（TCA）
• 5 x定时器/计数器类型B（TCB）
• 1 x用于控制应用的D型定时器/计数器（TCD）

表达
• 6 x USART
• 2 x SPI
• 2 x I2C

内置安全功能：
• 时钟故障检测（CFD）
• 上电复位（POR）
• 褐变检测（BOD）
• 电压电平监视器（VLM）
• 循环冗余校验（CRC）扫描
• 带窗口模式的窗口监视器计时器（WWDT）
