说明

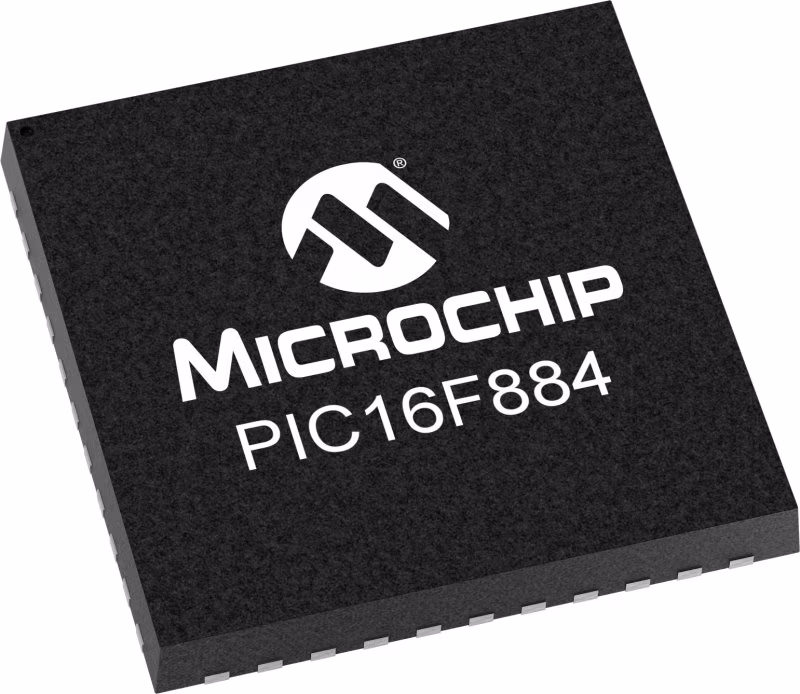

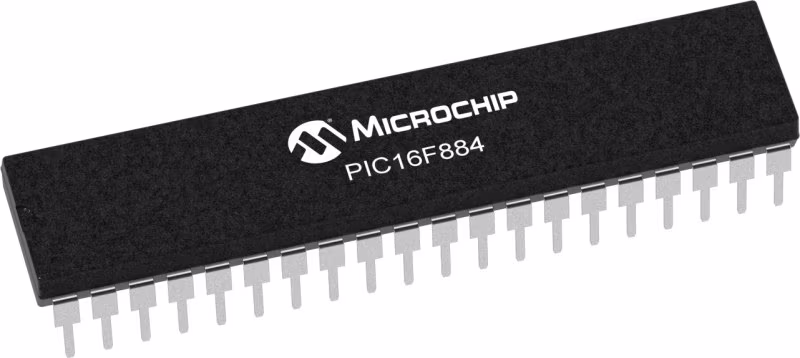

这种功能强大但易于编程（仅35条单字指令）的基于CMOS FLASH的8位微控制器将Microchip强大的PIC®架构封装到44引脚封装中。PIC16F884具有256字节EEPROM数据存储器、自编程、一个ICD、2个比较器、14通道10位模数（A/D）转换器、1个捕获/比较/PWM和1个增强捕获/比较/PWM功能，一个同步串行端口可配置为3线串行外设接口（SPI™）或2线内部集成电路（I²C™）总线和增强型通用异步接收机-发射机（EUSART）。所有这些功能使其成为汽车、工业、电器或消费类应用中更高级A/D应用的理想选择。

特性

• 工厂校准至±1%
• 软件可选频率范围为8 MHz至32 kHz
• 软件可调
• 双速启动模式
• 关键应用程序的故障保护时钟监控
• 低功率运行期间的时钟模式切换
• 省电睡眠模式
• 上电复位（POR）
• 可选择的Brown out Reset（BOR）电压
• 扩展看门狗定时器（WDT），自带片上RC振荡器，运行可靠
• 通过两个引脚的In Circuit Serial Programming™（ICSP™）
• 通过两个引脚进行在线调试（ICD）
• 100000擦除/写入周期增强型闪存程序存储器，典型
• 1000000擦除/写入周期数据EEPROM存储器，典型
• 数据EEPROM保留期>40年
• 可在软件控制下自行重新编程
• 可编程代码保护
• 1个仅输入引脚
• 36 I/O
• 高汇/源电流25 mA
• 引脚更换选项中断
• TMR0：带8位预分频器的8位定时器/计数器
• TMR1增强型：带预分频器的16位定时器/计数器，外部门输入模式和专用低功耗32 kHz振荡器
• TMR2:8位定时器/计数器，带8位周期寄存器、预分频器和后分频器
• 捕获/比较/PWM（CCP）模块
• 增强型捕获/比较/PWM（ECCP）模块，具有自动关闭和PWM转向功能
• 主同步串行端口（MSSP）模块SPI™模式，I2C™模式，带地址掩码能力
• 支持RS-485、RS-232和LIN兼容性
• 自动波特率检测
• 启动位自动唤醒
• 超低功率唤醒（ULPWU）
• 10位14通道模数转换器
• 可编程片上电压参考（CVREF）模块（VDD的%）
• 固定0.6 Vref
• 外部可访问的比较器输入和输出
• SR锁存模式
