说明

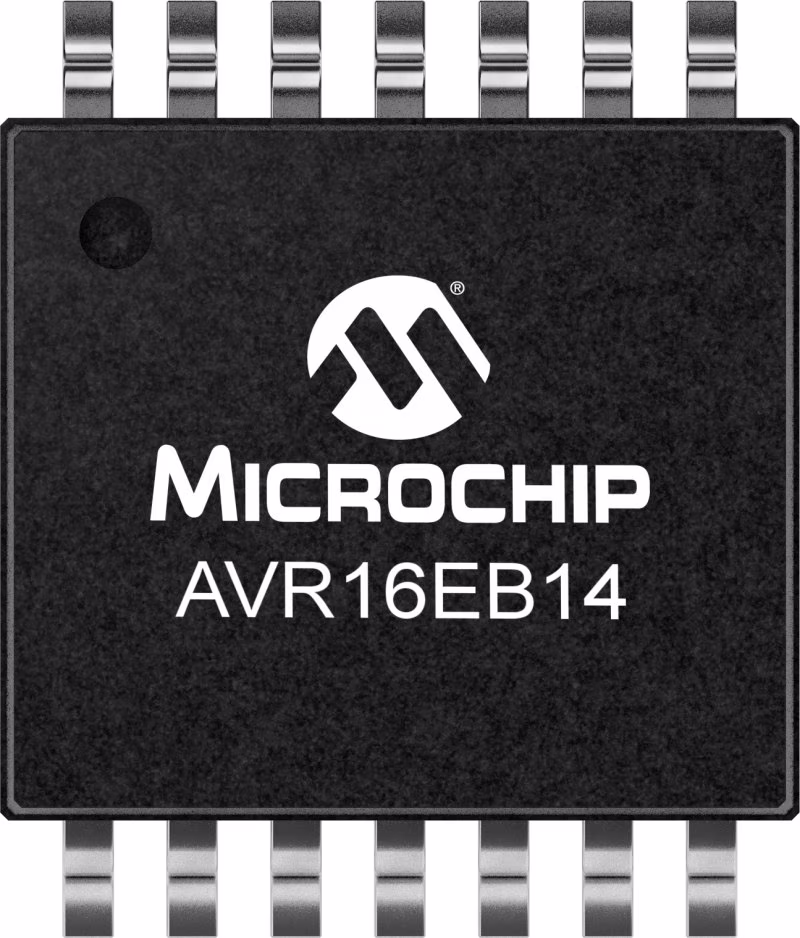

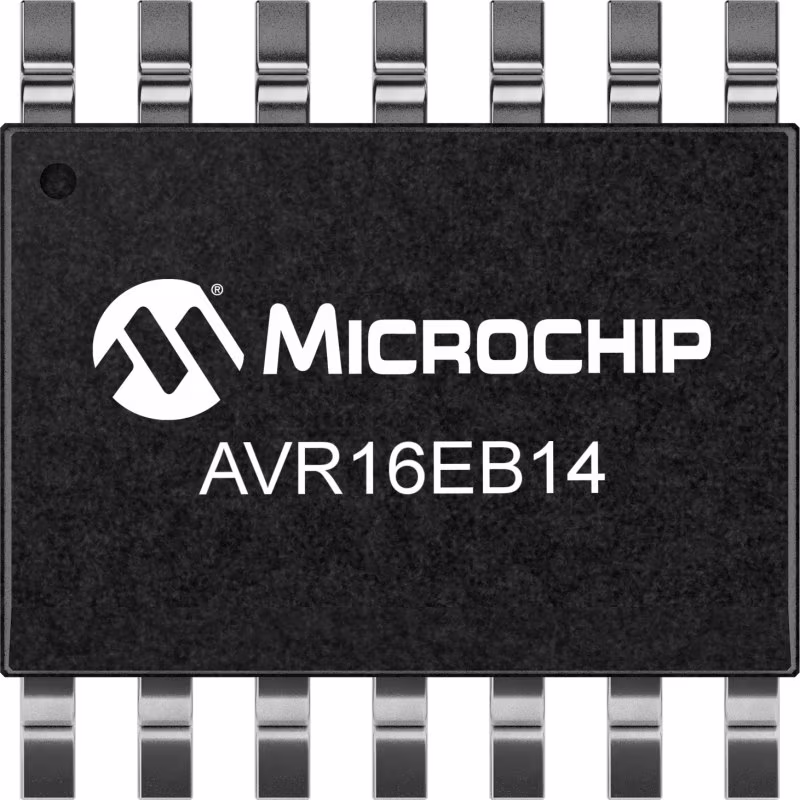

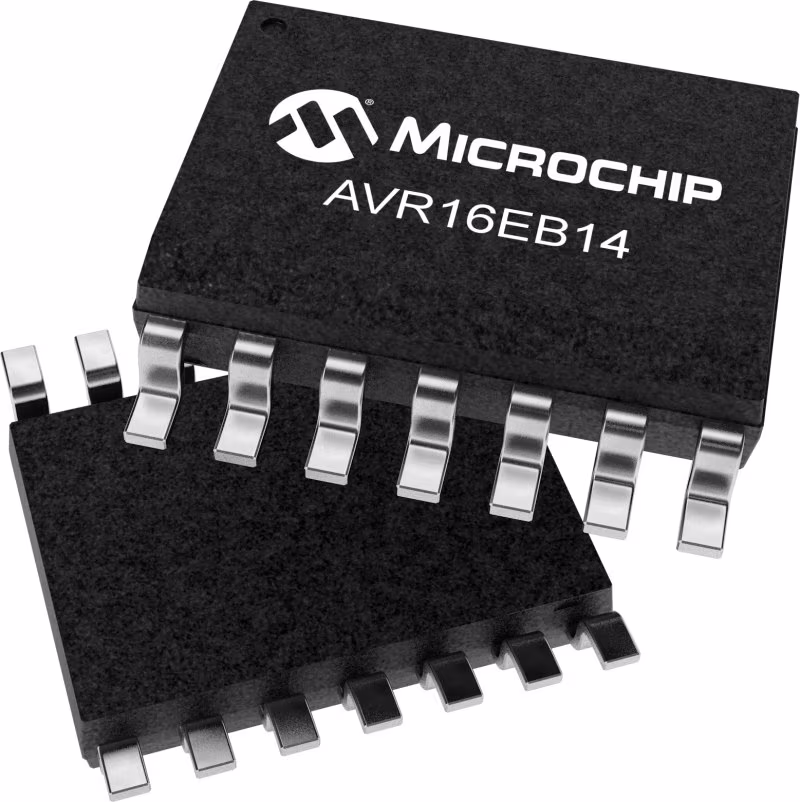

AVR16EB14是AVR®EB系列中的一款微控制器，具有AVR^®带硬件乘法器的CPU，运行频率高达20 MHz，配有16 KB闪存，带有专用的边写边读（RWW）部分、2 KB SRAM和512B EEPROM，有14引脚SOIC和TSSOP封装。该系列使用最新的核心独立外设，具有低功耗功能，包括事件系统、智能模拟和高级外设。

新的12位ADC提供了真正的差分测量功能，可选的硬件累积多达1024个样本，有效地提供了高达17位的分辨率。采样率高达300 ksps时，模拟数据可快速获得。用于ADC的可编程增益放大器（PGA）可以放大单端和差分模拟输入，从而可以有效地测量甚至是小幅度的信号。AVR16EB32引入了用于高分辨率频率生成的24位定时器/计数器F（TCF）和用于多达4通道PWM功率控制应用的带波形扩展（WEX）的定时器/计数器E（TCE）。

功能安全

该产品适用于针对家用电器（IEC 60730）、汽车（ISO 26262）和工业（IEC 61508）产品的安全关键应用。我们有重要的文档和工具可用于帮助安全应用程序的开发人员——请参阅产品功能列表以获取特定安全辅助资料的链接。TéV SéD认证的MPLAB®X集成开发环境（IDE）工具，如MPLAB XC8功能安全编译器，也可用于此产品。

特性

功能安全
• 电器安全.IEC 60730（B级）
• 工业安全−IEC 61508（SIL
• 汽车安全−ISO 26262（ASIL）

具有硬件乘法器的高性能AVR RISC CPU
• 运行频率高达20 MHz
• 具有真正读写（RWW）操作的闪存
• 单周期I/O访问
• 两级中断控制器
• 睡眠模式：空闲、待机、断电
• 6通道事件系统
• 可配置自定义逻辑（CCL）
• 单引脚编程与调试接口（UPDI）

模拟功能
• 带可编程增益放大器（PGA）的12位差分ADC
• 2x带内部DAC参考的模拟比较器

计时器/计数器
• 2x 16位定时器/计数器类型B（TCB）
• 1x带WEX的16位E型定时器/计数器（TCE）
• 1x 24位定时器/计数器F，用于频率生成
• 1x带周期中断控制器（PIT）的16位实时计数器（RTC）

内置安全功能：
• 上电复位（POR）
• 褐变检测（BOD）
• 电压电平监视器（VLM）
• 时钟故障检测（CFD）
• 循环冗余校验（CRC）扫描
• 窗口监视器计时器（WWDT）

表达
• 串行通信接口：3个USART、SPI、I2C
