说明

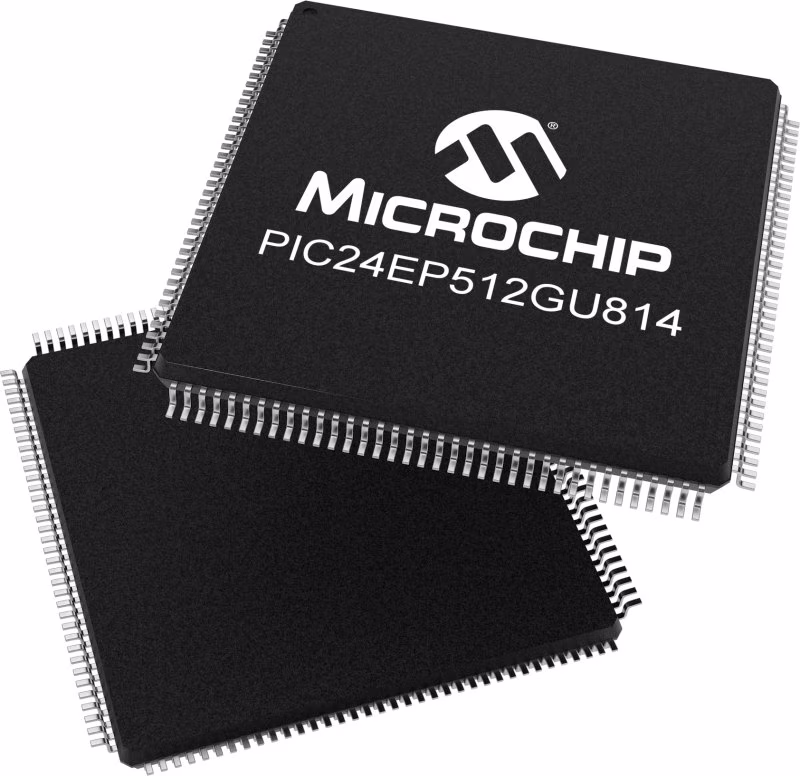

Microchip的PIC24E通用微控制器系列具有最高速度的70 MIPS内核，具有出色的性能和代码密度。它提供卓越的ADC性能，增强的CAN通信，通过8位并行主端口和多达15个DMA通道实现更轻松的图形显示接口，以实现广泛的数据移动。这些设备有多种包装，并具有扩展的（125°C）温度选项
特性
- 工作范围
- 3.0V至3.6V，-40ºC至+85ºC，DC至70 MIPS
- 3.0V至3.6V，-40ºC至+125ºC，DC至60 MIPS
- PIC24E MCU核心
- 修改后的哈佛架构
- C编译器优化指令集
- 16位宽数据路径
- 24位宽指令
- 16 x 16乘法运算
- 32/16和16/16除法运算
- 通信接口
- 符合USB 2.0 OTG的全速接口
- 两个CAN™模块（1 Mbaud）
- 四个UART模块（15 Mbps）支持LIN/J2602协议和IrDA
- 四个4线SPI模块（15 Mbps）
- 两个I2C模块（高达1Mbaud），支持SMBus
- 支持I2S和音频编解码器的数据转换器接口（DCI）模块
- PPS允许功能重映射
- 并行主端口（PMP）
- 可编程循环冗余校验（CRC）
- 高级模拟功能
- 两个独立的ADC模块
- 一个ADC，可配置为10位，1.1 Msps，带四个S&H或12位，500 ksps，带一个S&H
- 第二个10位ADC具有1.1Msps和四个S&H
- 八个S&H，使用两个ADC 10位模块
- 24个模拟通道（64引脚设备），最多32个模拟信道（100/121/144引脚设备）
- 灵活独立的ADC触发源
- 最多三个模拟比较器模块
- 比较器用32个电压点的可编程基准
- 定时器/捕获/比较/标准PWM
- Nine16位定时器/计数器。
- 16输入捕获
- 16输出比较/PWM
- 未使用的输出比较可以用作总共25个计时器的标准时间
- 硬件实时时钟和日历
- 外围引脚选择（PPS）以允许功能重新映射
- 直接存储器存取（DMA）
- 具有用户可选优先级仲裁的15通道DMA
- UART、USB、SPI、ADC、CAN、IC、OC、定时器、DCI/I2S、PMP
参数
类型 | 描述 |
CPU Type | 16-bit PIC MCU |
CPU Speed (MHz) | 70 |
Program Memory Size (KB) | 512 |
Multiple Flash Panels | True |
Direct Memory Access (DMA) Channels | 15 |
Temp. Range Min.(C°) | -40 |
Temp. Range Max.(C°) | 125 |
Operation Voltage Min.(V) | 3 |
Operation Voltage Max.(V) | 3.6 |
Pin Count | 144 |
Low Power | No |
Number of Comparators | 3 |
ADC Modules | 2 |
ADC Channels | 32 |
ADC Resolution Max | 12 |
Max ADC Sampling Rate (ksps) | 500 |
Number of DACs | 1 |
DAC outputs | 0 |
Max DAC Resolution (bits) | 4 |
Hardware RTCC | No |
Motor Control PWM Channels | 0 |
SMPS PWM Channels | 0 |
Number of PWM Time Bases | 3 |
Output Compare Channels | 16 |
USB Interface | FS Device/Host/OTG |
Number of CAN Modules | 2 |
Type of CAN module | CAN |
Crypto Engine | No |
Quadrature Encoder Interface (QEI) | 0 |
Segment LCD | 0 |
LCD/Graphics Interface | No |
Configurable Logic Cell Modules (CLC /CCL) | 0 |
Peripheral Pin Select (PPS)/Pin Muxing | Yes |
