说明

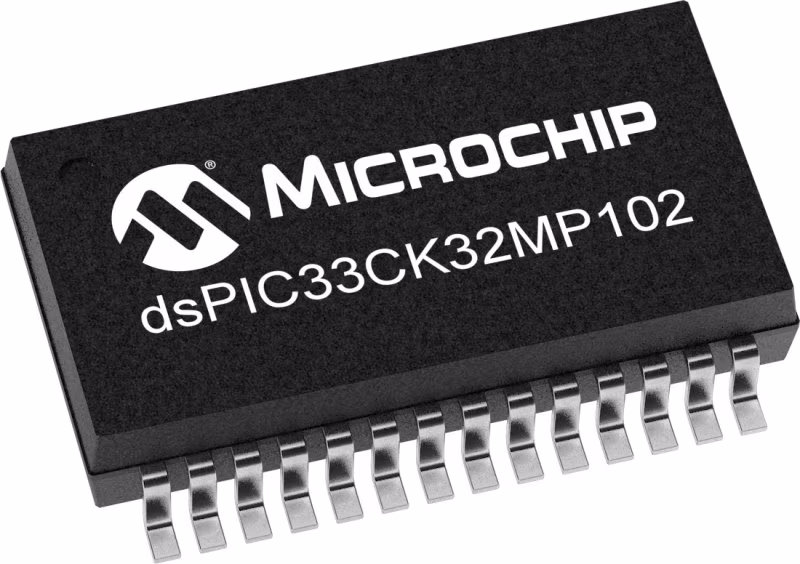

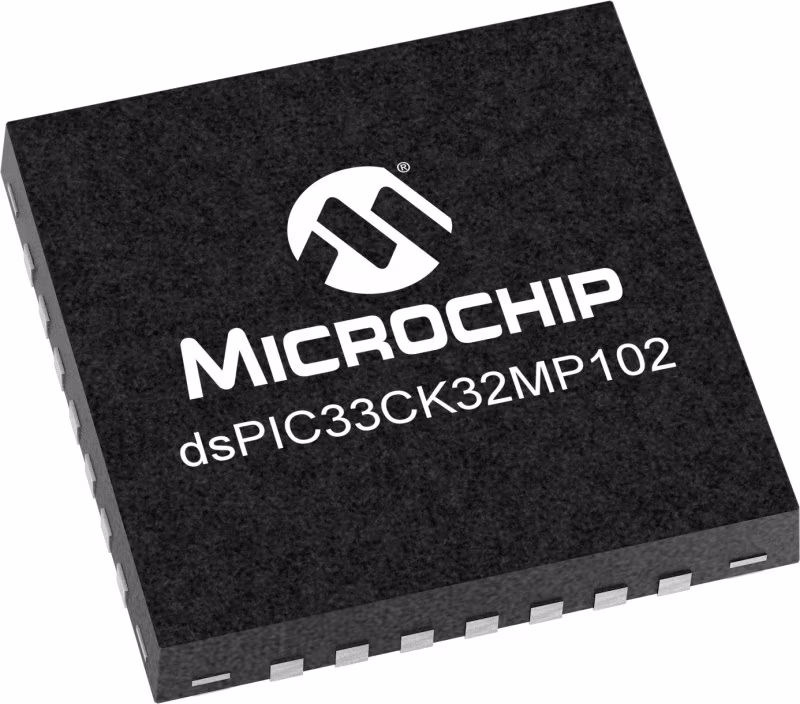

Microchip的dsPIC33CK64MP10X系列数字信号控制器（DSC）采用100 MHz dsPIC®DSC核心，集成DSP和增强的片上外围设备。这些DSC实现了数字电源、电机控制、高级传感和控制、高性能通用和稳健应用的设计。
在数字电源领域，这一系列设备是PFC应用、无线电源和高密度DC-DC应用的理想选择。这些DSC也非常适合开关模式电源，如AC/DC、DC/DC、UPS和PFC，提供降压、升压、飞回、半桥、全桥、LLC和其他电源电路的高精度数字控制，以达到尽可能高的能效。
在电机控制领域，该系列适用于成本效益高的汽车、消费者和工业应用。这些DSC是控制无刷直流电机、永磁同步电机、ACIM、SR和步进电机的理想选择。
DSC具有先进的模拟功能，用于先进的传感器接口设计。DSC提供实时确定性性能，支持高性能控制应用程序。该系列设备中丰富的功能集也使该系列非常适合高性能通用和稳健的应用程序。
dsPIC33CK产品系列具有许多硬件功能，有助于简化专注于ASIL-B和SIL-2的汽车和工业安全关键应用程序的功能安全认证。该系列提供ISO 26262和IEC 61508功能安全包，包括FMEDA报告、安全手册、诊断库等。
•了解更多信息功能安全功能，包括硬件、软件和辅助资料
特性
- 操作条件
- 3.0伏至3.6伏
- -40ºC至+125ºC，DC至100 MHz
- -40ºC至+150ºC，DC至70 MHz
- dsPIC33CK DSC核心
- 高达64 KB的带ECC的程序闪存
- 高达8 KB的数据SRAM，内置内存自检（MBIST）
- 采用16位数据和24位指令的改良哈佛体系结构
- 为实时应用程序设计的代码高效（C和汇编）CPU架构
- 16个16位工作寄存器
- 4组中断上下文保存寄存器，包括ACC和CPU状态，用于快速中断处理
- 单循环、混合符号32位MUL
- 快速6周期硬件32/16和16/16 DIV
- 双40位定点累加器（ACC），用于DSP操作
- 单周期MAC/MPY，具有双数据提取和结果回写功能
- 零开销循环支持
- 高速PWM模块
- 4个独立PWM对（共8个输出），分辨率高达250ps
- 用于上升沿和下降沿的死区插入和死区补偿支持
- 用于高频操作的时钟斩波
- 故障和电流限制输入
- 灵活的ADC触发触发器配置
- 高级模拟功能
- 3个12位3.5 MSPS ADC模块，每个模块具有2个专用SAR和1个共享SAR核心（3个S&H）
- 12、16、19个ADC输入通道（取决于封装）
- 4个数字比较器，用于减少CPU开销
- 4个高达256x的过采样文件器，可提高分辨率（高达16位）
- 3个模拟比较器（15ns），带硬件斜率补偿的专用12位DAC
- 最多3个运算放大器，内部连接至ADC模块
- 功能安全支持（ISO 26262和IEC 61508）
- ISO 26262和IEC 61508功能安全就绪
- ASIL B汽车安全应用−ISO 26262
- SIL 2工业安全应用——IEC 61508
- ISO 26262和IEC 61508功能安全包
- 嵌入式安全
- CodeGuard安全性与ICSP写抑制的Flash OTP一起实现了不可变安全引导
- 通过ICSP写入抑制将整个闪存配置为OTP的闪存OTP
- 禁用进入调试模式的选项
- 用户OTP
- 能够与CryptoAuthentication和CryptoAutomotive设备一起实施强大的安全用例，例如：
- 安全引导
- 安全固件升级
- 安全通信
- 节点身份验证等
- 计时器/计数器/输出比较/输入捕获
- 11个16位定时器/计数器（最多5个32位）
- 4 SCCP
- 1个MCCP
- 10个PWM输出
- 用于调度复杂序列的外围触发器生成器（PTG）
- 2个正交编码器接口（QEI）模块，用于支持光学编码器
- 通信接口
- 3个UART（15 Mbps），用于LIN/J2602、DMX和IrDA®的自动化协议处理
- 3个4线SPI/I2S，最高40 MHz，带专用引脚
- 2个I2C模块（最高1 Mbps），支持SMBus
- 2个用于传感器接口的单边缘Nibble传输（SENT）模块
- 4个DMA通道，支持UART、SPI、ADC、IC、OC和Timer数据传输
- 特殊功能
- 4个可配置逻辑单元（CLC）模块，带有用户定义的逻辑门电路
- 用于外围引脚功能映射的可编程引脚选择（PPS）
- 带直接ADC模块连接的片上温度传感器
- 时钟和电源管理
- 片上8 MHz快速RC（FRC）和32 kHz低功率RC（LPRC）振荡器
- 带外部振荡器时钟源和参考时钟输出（REFO）的可编程PLL
- 带8 MHz备份快速RC（BFRC）振荡器的故障安全时钟监视器（FSCM）
- 低功耗管理模式-睡眠、空闲和打盹
- 集成通电复位（POR）和断电复位（BOR）
- 调试器开发支持
- 在线和应用程序编程与调试支持（ICSP）
- 具有3个复杂断点和5个简单断点的片上调试跟踪缓冲区和运行时监视
- IEEE 1149.2（JTAG）边界扫描支持
- 功能安全硬件功能
- Dead Man Timer（DMT）安全功能由指令获取计时
- 带窗口的看门狗计时器（WDT）
- 程序FLASH的CodeGuard™安全性
- 可编程循环冗余校验（CRC）
- FLASH ECC故障注入测试功能
- ICSP™写入禁止的Flash OTP
- RAM内存内置自检（MBIST）
- 具有多个冗余时钟源的时钟监视器
- 模拟外围设备冗余
- 写入保护
- 硬件陷阱
- SFR锁
- 影子工作寄存器
- PWM故障管理
- 无帽片上LDO
- I/O端口读回
- B级安全库，IEC 60730
参数
类型 | 描述 |
CPU Type | dsPIC® DSC |
CPU Speed (MHz) | 100 |
Program Memory Size (KB) | 32 |
Multiple Flash Panels | False |
Direct Memory Access (DMA) Channels | 4 |
Temp. Range Min.(C°) | -40 |
Temp. Range Max.(C°) | 150 |
Operation Voltage Min.(V) | 3 |
Operation Voltage Max.(V) | 3.6 |
Pin Count | 28 |
Low Power | No |
Number of Comparators | 3 |
ADC Modules | 3 |
ADC Channels | 12 |
ADC Resolution Max | 12 |
Max ADC Sampling Rate (ksps) | 3500 |
Number of DACs | 3 |
DAC outputs | 1 |
Max DAC Resolution (bits) | 12 |
Hardware RTCC | No |
Motor Control PWM Channels | 8 |
SMPS PWM Channels | 8 |
Number of PWM Time Bases | 0 |
Output Compare Channels | 0 |
USB Interface | None |
Number of CAN Modules | 0 |
Type of CAN module | None |
Crypto Engine | No |
Quadrature Encoder Interface (QEI) | 2 |
Segment LCD | 0 |
LCD/Graphics Interface | No |
Configurable Logic Cell Modules (CLC /CCL) | 4 |
Peripheral Pin Select (PPS)/Pin Muxing | Yes |
Supported in MPLAB Code Configurator | Yes |
