说明

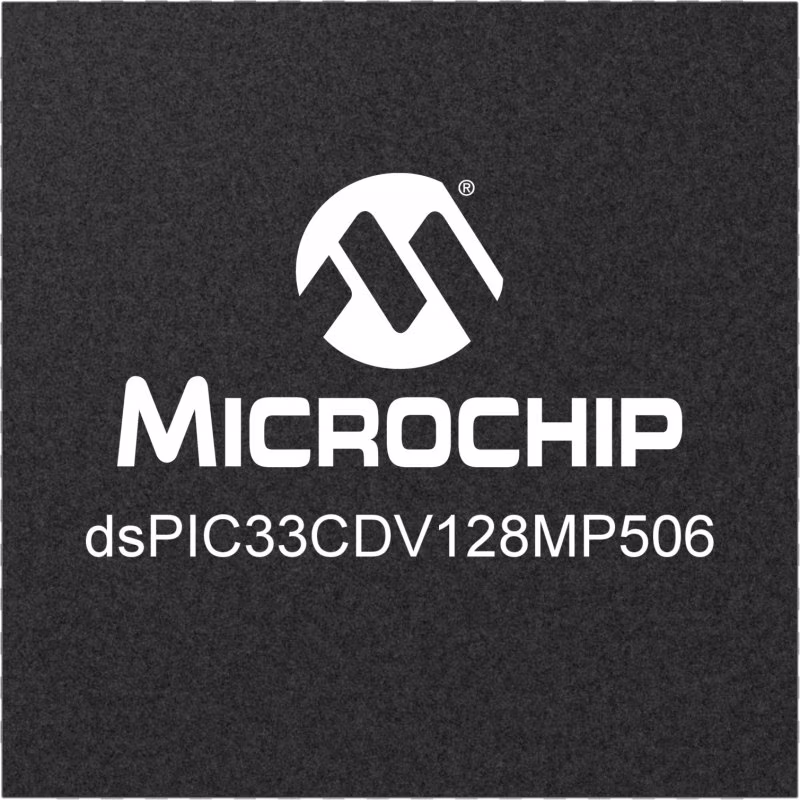

Microchip的dsPIC33CDV128MP506集成电机驱动器将数字信号控制器（DSC）与全桥MOSFET栅极驱动器相结合，专为三相无刷直流电机控制而设计。100 MHz dsPIC^®DSC配有DSP、先进的电机控制PWM、12位A/D转换器以及集成运算放大器和比较器，旨在运行面向现场的控制，提供最大的能源效率和最低的系统成本。全桥栅极驱动器控制6个外部NMOS FET，并包括用于低电压操作的集成电荷泵、可编程死区和综合保护电路。集成电机驱动器可由高达29V（工作）和40V（瞬态）的单一电源供电，dsPIC DSC由内部3.3V LDO电压调节器供电。汽车应用包括冷却风扇、燃气、油泵和水泵、压缩机、阀门、执行器和涡轮增压器。工业和商业应用包括电动工具和其他电池供电设备

特性

DSC操作：
• 3.0V至3.6V，-40°C至+125°C，DC至100 MHz
• 3.0V至3.6V，-40°C至+150°C，DC至70 MHz

MOSFET栅极驱动器操作：
• 6.5V至29.0V，-40°C至+150°C

CPU：
• 修改后的哈佛建筑
• C编译器优化指令集
• 16位宽数据路径/24位宽指令
• 16x16位整数乘法运算
• 快速、6周期32/16和16/16整数除法运算
• 两个带舍入和饱和选项的40位累加器
• 单循环乘法和累加
• 高达40位数据的单周期移位
• 小数或整数乘法

电机控制PWM模块（MCPWM）：
• 4对具有独立定时的PWM（8个输出）
• 2.0ns PWM分辨率
• ADC转换的灵活触发器配置
• 上升沿和下降沿的独立死区时间
• 可编程故障输入
• 支持逆变器、PFC、照明、无刷直流、永磁同步电机、ACIM、SRM

正交编码器接口（QEI）模块：
• 32位光学/增量编码器接口

模数转换器模块（ADC）：
• 12位分辨率，3.5 Msps转换率，最多15个通道，1个S&H

模拟功能：
• 3个运算放大器，输出内部连接到ADC模块
• 快速模拟比较器（15ns）
• 具有斜坡补偿和缓冲输出的12位PDM DAC

外围触发发生器（PTG）
• 能够生成复杂触发信号序列的序列器

最多12个定时器：
• 专用16位定时器模块（Timer1）
• 4个捕获/比较/PWM/定时器模块（SCCP），带2个16位或1个32位定时器
• PTG模块，带2个可配置的16位定时器/计数器
• 可配置为32位定时器/计数器的QEI模块

串行通信接口：
• 支持LIN 2.2的3协议UART模块
• 3个SPI模块（最高50 Mbps），带16字节FIFO
• 3 I2C主机和客户端，支持地址屏蔽和IPMI
• 2支持汽车传感器的SENT模块

具有用户可选择优先级仲裁的4通道DMA

外围引脚选择（PPS）支持功能重映射

32位可编程循环冗余校验（CRC）

封装：64引脚VGQFN
