说明

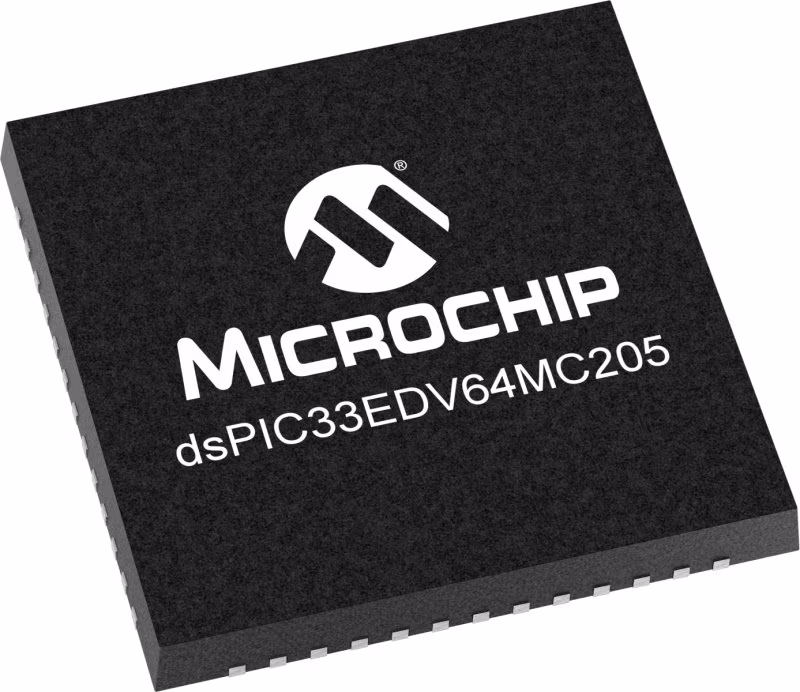

Microchip的dsPIC33EDV64MC205电机控制系统封装（SiP）将数字信号控制器（DSC）与全桥MOSFET栅极驱动器相结合，专为三相无刷直流电机控制而设计。带DSP、高级电机控制PWM、12位A/D转换器以及集成运算放大器和比较器的70 MHz 16位dsPIC®DSC旨在运行面向现场的控制，提供最大的能源效率和最低的系统成本。全桥栅极驱动器控制6个外部NMOS FET，并包括用于低电压操作的集成电荷泵、可编程死区和综合保护电路。SiP可由高达29V（工作）和40V（瞬态）的单一电源供电，dsPIC DSC由内部3.3V LDO电压调节器供电。汽车应用包括冷却风扇、燃气、油泵和水泵、压缩机、阀门、执行器和涡轮增压器。工业和商业应用包括电动工具、厨房用具和白色家电。

特性

DSC操作：
• 3.0V至3.6V，-40°C至+85°C，DC至70 MHz
• 3.0V至3.6V，-40°C至+125°C，DC至60 MHz
• 3.0V至3.6V，-40°C至+150°C，DC至40 MHz

MOSFET栅极驱动器操作：6.5V至29.0V，-40°C至+150°C

CPU：
• 修改后的哈佛建筑
• C编译器优化指令集
• 16位宽数据路径
• 24位宽指令
• 16x16整数乘法运算
• 32/16和16/16整数除法运算
• 两个带舍入和饱和选项的40位累加器
• 单循环乘法和累加
• 高达40位数据的单周期移位
• 16x16分数乘法/除法运算

电机控制PWM模块（MCPWM）：
• 具有独立定时的三对PWM
• 上升沿和下降沿的死区时间
• 7.14 ns PWM分辨率
• 功能支持逆变器、PFC、照明、无刷直流、永磁同步电机、ACIM、SRM
• 可编程故障输入
• 用于ADC转换的灵活触发器配置

正交编码器接口（QEI）模块：
• 32位光学/增量编码器接口

模数转换器模块（ADC）：
• 可配置为10位，1.1 Msps，带四个S&H或12位，500 ksps，带一个S&H

最多三个运算放大器/比较器：
• 运算放大器输出内部连接至ADC模块
• 附加专用比较器
• 比较器用32个电压点的可编程基准

用于调度复杂序列的外围触发器生成器（PTG）

充电时间测量单元（CTMU）支持mTouch™电容式触摸感应

最多12个定时器：
• 五个通用16位和最多两个32位定时器/计数器
• 四个输出比较模块，可配置为定时器/计数器
• PTG模块，带两个可配置的16位定时器/计数器
• 可配置为32位定时器/计数器的QEI模块

四个输入捕获模块

两个UART模块（15 Mbps）

两个4线SPI模块（15 Mbps）

两个I2C™模块（高达1Mbaud），支持SMBus

具有用户可选优先级仲裁的4通道DMA：
• DMA支持UART、SPI、ADC、IC、OC和GP定时器模块

外围引脚选择（PPS）启用功能重新映射

可编程循环冗余校验（CRC）

封装：52VQFN
