说明

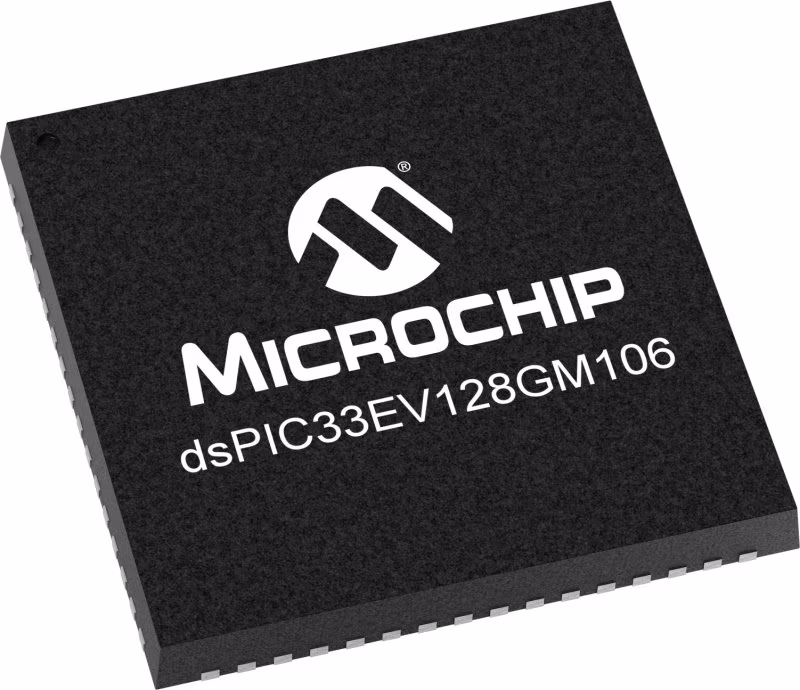

Microchip的dsPIC33EV系列数字信号控制器（DSC）具有5V 70 MIPS dsPIC^®DSC核心具有增强的片上功能，非常适合在电器、工业和汽车应用等恶劣环境中运行。5V dsPIC33EV系列具有丰富的外围集成，包括CAN、SENT、高速PWM、运算放大器和纠错代码闪存，以提高可靠性和安全性。dsPIC33EV系列设备能够设计出更节能的高性能、精确的电机控制系统。它们可用于控制无刷直流、永磁同步、交流感应和步进电机。这些设备是汽车、工业、消费和医疗领域高性能通用、触摸、高级传感器接口和控制应用的理想选择。

功能安全就绪的dsPIC33EVXXXGM00X/10X系列具有许多功能，有助于简化安全关键设计的ISO 26262功能安全合规性。该家庭提供：

•功能安全手册和FMEDA报告

•已注册的MPLAB XC16功能安全编译器

•进一步了解我们的功能安全功能，包括硬件、软件和辅助资料

特性

dsPIC33E核心
• 代码高效（C和汇编）体系结构
• 两个40位宽累加器
• 具有双数据提取的单周期（MAC/MPY）
• 单循环、混合符号MUL加硬件除法
• 32位乘法支持
• 除了现有的通用闪存段之外，还提供一个引导闪存段
• Flash的错误代码校正（ECC）
• 增加了两个用于快速上下文切换的备用寄存器集
• 最多六个脉宽调制（PWM）输出（三个发电机）

高速PWM
• 主时基输入允许来自内部/外部源的时基同步
• 上升和下降边缘的死区时间
• 60 MIPS时的8.3ns PWM分辨率，
• 16.6ns中心对准模式，60 MIPS
• PWM支持DC/DC、AC/DC、逆变器、功率因数校正（PFC）和照明
• PWM支持无刷直流（BLDC）、永磁同步电机（PMSM）、交流感应电机（ACIM）、开关磁阻电机（SRM）
• 可编程故障输入
• 用于模数转换的灵活触发器配置
• 独立时基
• 支持PWM锁定、PWM输出斩波和动态移相

集成模拟功能
• ADC可配置为10位，1.1 Msps，带四个S&H或12位，500 ksps，带一个S&H
• 多达36个模拟输入
• 灵活独立的ADC触发源
• 最多四个运算放大器/比较器，直接连接至ADC模块：
• 额外的专用比较器和7位数模转换器（DAC）
• 具有128个电压点的可编程参考
• 可编程消隐和滤波

充电时间测量单元
• 支持mTouch™电容式触摸感应
• 提供高分辨率时间测量（1 ns）
• 片上温度测量
• 温度传感器二极管
• 边缘输入触发器的多个来源

计时器/输出比较/输入捕获
• 最多9个通用定时器
• 五个16位或最多两个32位定时器/计数器，Timer3可以提供ADC触发器
• 通过CTMU监测振荡器频率
• 四个输出捕获模块，可配置为定时器/计数器
• 四个输入捕获模块

通信接口
• CAN模块，带32个缓冲器、16个滤波器和三个屏蔽
• 支持LIN/J2602总线支持和IrDA®
• 高速和低速（SCI）
• 25 Mbps数据速率，不使用PPS
• 一个I2C™模块（最高1 Mbaud），支持SMBus
• 用于汽车应用的两个SENT J2716（单边缘Nibble传输发送/接收）模块

直接存储器存取（DMA）
• 具有用户可选择优先级仲裁的4通道DMA
• 通用异步收发器（UART）、串行外围接口（SPI）、ADC、输入捕获、输出比较

资格和B级支持
• AEC-Q100 1级（-40ºC至+125ºC）
• AEC-Q100 0级（-40ºC至+150ºC）
• B级安全库，IEC 60730

功能安全特性
• 备用FRC
• 窗口WDT使用LPRC
• 带窗口的Deadman计时器使用系统时钟（系统带窗口的看门狗计时器）
• H/W时钟监视器电路
• 专用PWM故障引脚
• 可锁定时钟配置

功能安全支持（ISO26262）
• 专注于ASIL-B的应用程序
• FMEDA和安全手册
• XC16功能安全编译器

功能安全硬件功能
• 带纠错码的闪存（ECC）
• CodeGuard™内存保护
• 用于CPU的片上调节器
• 备份FRC和冗余时钟源
• 故障保护时钟监视器
• 窗口监视器计时器（WDT）
• 窗口式Deadman计时器（DMT）
• 通过CTMU（OSCI、SYSCLK、FRC、BFRC、LPRC）监测振荡器频率
• 非法操作码检测
• 模拟外围设备冗余
• 循环冗余校验
• BOR和POR
• PWM锁定和专用PWM故障引脚
• 用于测试通信外围设备和IO端口的内部环回
• SFR和配置锁
• 地址陷阱
• 数学错误陷阱
• 用于基于闪存的配置位和外围引脚选择（PPS）配置位的冗余数据存储
