说明

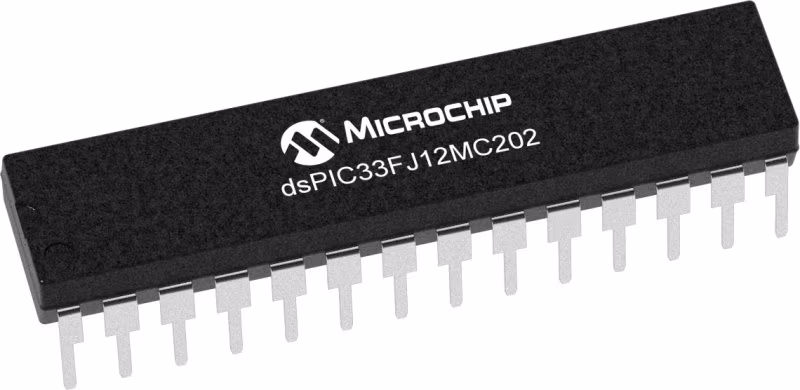

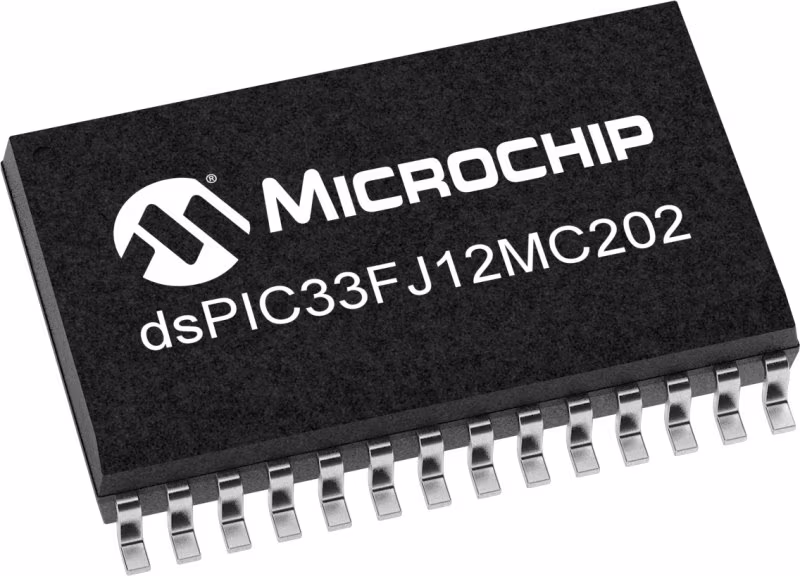

这个dsPIC33FJ1MC202数字信号控制器（DSC）设备包含广泛的数字信号处理器（DSP）功能，具有高性能、16位针对电机控制进行优化的微控制器（MCU）架构应用。这些设备也可在延长的工作温度下使用选项。

特性

工作范围：
• 最高40 MIPS操作（3.0-3.6伏）：
• 工业温度范围（-40°C至+85°C）
• 扩展温度范围（-40°C至+125°C）

高性能DSC CPU：
• 修改后的哈佛架构
• C编译器优化指令集
• 16位宽数据路径
• 24位宽指令
• 线性程序存储器最多可寻址4M个指令字
• 线性数据存储器寻址最高可达64 KB
• 83条基本指令：大部分为一个单词/一个周期
• 两个带舍入和饱和选项的40位累加器
• 灵活而强大的寻址模式：
• 软件堆栈
• 16 x 16分数/整数乘法运算
• 32/16和16/16除法运算
• 单周期乘法和累加：高达±16位的移位，可用于高达40位的数据

定时器/捕获/比较/PWM：
• 定时器/计数器，最多三个16位定时器
• 输入捕获（最多四个通道）
• 输出比较（最多两个通道）

中断控制器：
• 5周期延迟
• 多达26个可用中断源
• 最多三个外部中断
• 七个可编程优先级
• 四个处理器异常

数字I/O：
• 外围引脚选择功能
• 最多21个可编程数字I/O引脚
• 最多21个引脚的唤醒/更改中断
• 输出引脚可以从3.0V驱动到3.6V
• 高达5V输出，5V容限引脚上具有漏极开路配置
• 所有I/O引脚上的4 mA汇点

片上闪存和SRAM：
• 闪存（12 KB）
• 数据SRAM（1024字节）
• 程序Flash系统管理的引导和一般安全性：
• 灵活的时钟选项
• 时器
• 振荡器启动定时器/稳定器
• 带RC振荡器的看门狗定时器
• 故障保护时钟监视器
• 通过多个源重置

电源管理：
• 片上2.5V电压调节器
• 实时切换时钟源
• 具有快速唤醒功能的空闲、睡眠和打盹模式

电机控制外围设备：
• 6通道16位电机控制PWM
• 正交编码器接口模块

模数转换器（ADC）：
• 10位，1.1 Msps或12位，500 Ksps转换：
• -两个和四个同时采样（10位ADC）
• -最多六个具有自动扫描功能的输入通道

CMOS闪存技术：
• 低功耗、高速闪存技术
• 全静态设计
• 3.3V（±10%）工作电压
• 工业和扩展温度
• 低功耗

通信模块：
• 4线SPI：
• -框架支持到简单编解码器的I/O接口
• -支持8位和16位数据
• -支持所有串行时钟格式和采样模式
• I2C™：
• -完全支持多主从模式
• -7位和10位寻址
• -公交车碰撞检测和仲裁
• -集成信号调节
• -从地址屏蔽
• UART：
• -地址位检测中断
• -UART中断错误
• -从睡眠模式开始唤醒
• -4字符TX和RX FIFO缓冲器
• -LIN总线支持
• -IrDA®硬件编码和解码
• -高速波特率模式
• -使用CTS和RTS的硬件流控制
