说明

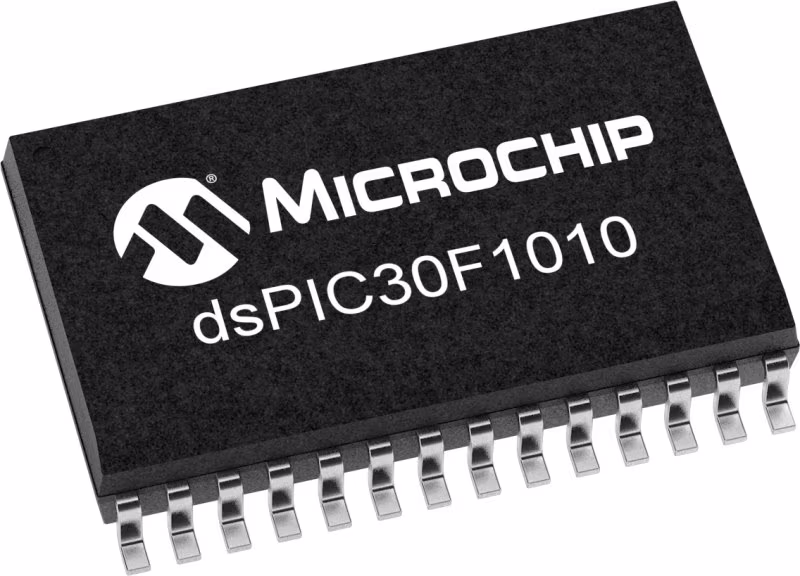

dsPIC30F SMPS&数字功率转换16位数字信号控制器。这些设备提供支持通用、多环数字开关模式电源（SMPS）和其他数字功率转换应用的功能，例如：•交流-直流转换器•直流-直流转换器•功率因数校正（PFC）•不间断电源（UPS）•逆变器•嵌入式电源控制器•断路器、电弧故障检测•数字照明
特性
- 高性能dsPIC30F核心
- 最多30 MIPS操作
- 修改后的哈佛架构
- C编译器优化指令集体系结构
- 24位宽指令，16位宽数据路径
- 用于数学密集型运算的DSP引擎
- 模和位反转模式
- 两个带可选饱和逻辑的40位宽累加器
- 17位x 17位单周期硬件分数/整数乘法器
- 单循环乘法累加（MAC）操作
- 40级桶式换档器
- 双数据提取
- 操作条件
- 3.3V和5.0V操作（±10%）
- 工业和扩展温度范围
- 外围设备功能
- 大电流汇点/源I/O引脚：25 mA/25 mA
- 三个16位定时器/计数器；可选地将16位定时器配对到32位定时器模块中
- 四个16位捕获输入功能
- 两个16位比较/PWM输出功能（双比较模式可用）
- 3线SPI™模块（支持4种帧模式）
- I2C™模块支持多主/从模式和7位/10位寻址UART模块
- 电源PWM模块功能
- 四个PWM发电机，带8个输出
- 每个PWM发生器都有独立的时基和占空比
- 30 MIPS时1.1 ns的占空比分辨率
- 每个PWM发电机的单独死区时间
- 30 MIPS时相移分辨率为4.2 ns
- 频率分辨率为8.4 ns@30 MIPS
- 独立限流和故障输入
- 输出超越控制
- 特殊事件触发器
- PWM生成的ADC触发器
- 模拟功能
- 转换速率为2000Ksps的10位ADC
- 最多12个输入通道
- “转换配对”允许使用单个触发器同时转换两个输入（即电流和电压）
- 具有最多六个转换对的PWM控制回路，其中每个转换对具有最多四个PWM和七个其他可选触发源
- 中断硬件每秒最多支持1M中断
- 比较器
- 四个模拟比较器，具有20ns响应时间和10位DAC参考发生器
- PWM模块与占空比控制、周期控制和故障检测的接口
- 特殊事件触发器
- PWM生成的ADC触发器
- 特殊的微控制器功能
- 增强型闪存程序存储器，具有10000擦除/写入周期（最小），适用于工业温度范围，100k（典型）
- 可在软件控制下自行重新编程
- 上电复位（POR）、上电定时器（PWRT）和振荡器启动定时器（OST）
- 灵活的看门狗定时器（WDT）与片上低功率RC振荡器实现可靠操作
- 故障保护时钟监视器操作
- 检测时钟故障并切换到片上低功率RC振荡器
- 可编程代码保护
- In Circuit Serial Programming™（ICSP™）
- 可选电源管理模式：睡眠、空闲和备用时钟模式
参数
类型 | 描述 |
CPU Type | dsPIC® DSC |
CPU Speed (MHz) | 30 |
Program Memory Size (KB) | 6 |
Multiple Flash Panels | False |
Direct Memory Access (DMA) Channels | 0 |
Temp. Range Min.(C°) | -40 |
Temp. Range Max.(C°) | 125 |
Operation Voltage Min.(V) | 3 |
Operation Voltage Max.(V) | 5.5 |
Pin Count | 28 |
Low Power | No |
Number of Comparators | 2 |
ADC Modules | 1 |
ADC Channels | 6 |
ADC Resolution Max | 10 |
Max ADC Sampling Rate (ksps) | 2000 |
Number of DACs | 0 |
DAC outputs | 0 |
Max DAC Resolution (bits) | 10 |
Hardware RTCC | No |
Motor Control PWM Channels | 4 |
SMPS PWM Channels | 0 |
Number of PWM Time Bases | 3 |
Output Compare Channels | 0 |
USB Interface | None |
Number of CAN Modules | 0 |
Type of CAN module | None |
Crypto Engine | No |
Quadrature Encoder Interface (QEI) | 0 |
Segment LCD | 0 |
LCD/Graphics Interface | No |
Configurable Logic Cell Modules (CLC /CCL) | 0 |
Peripheral Pin Select (PPS)/Pin Muxing | No |
