说明

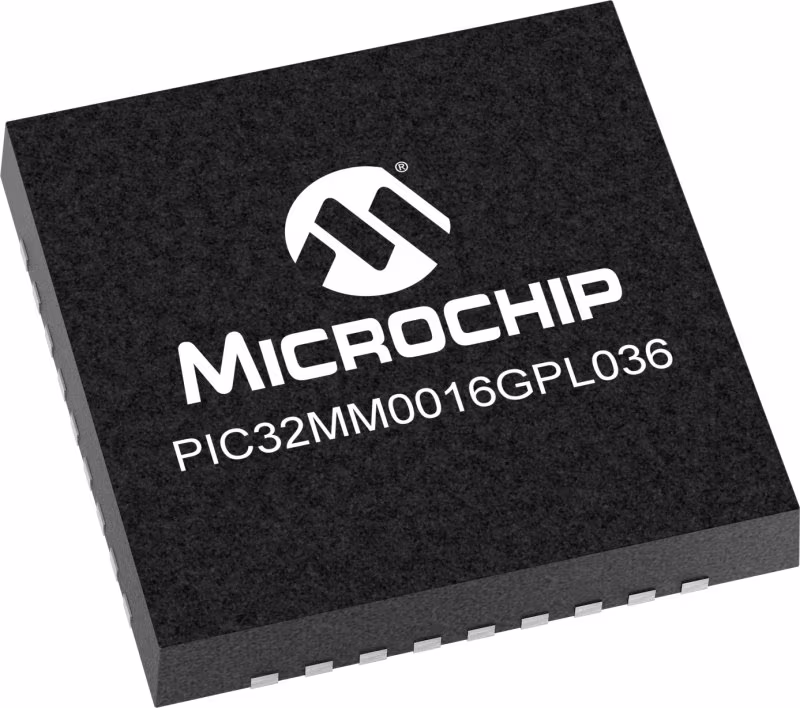

PIC32MM系列是Microchip功耗最低、性价比最高的32位PIC32微控制器系列。对于需要低功耗、更长电池寿命和空间限制的应用，PIC32MM设备提供低至500 nA的睡眠模式和小至4英寸的封装。

该系列具有独立于核心的外围设备，旨在卸载CPU，如可配置逻辑单元（CLC）和多输出捕获比较PWM（MCCP），有助于实现无传感器无刷直流电机控制应用。PIC32MM设备在25 MHz操作时获得79 CoreMark™分数，具有紧凑的microMIPS™指令、microAptiv™UC内核和用于快速中断上下文切换的影子寄存器集。microMIPS ISA结合了16位和32位指令，实现了紧凑的代码大小。

PIC32MM GPL设备由Microchip的MPLAB®代码配置程序（MCC）支持，有助于简化设计。目标应用包括物联网传感器节点、连接恒温器、环境监测设备、便携式医疗或健身设备、楼宇自动化和低成本电机控制应用。

特性

低功率运行
• 500 nA睡眠电流用于RAM保留模式
• 5岛A用于调节器待机模式下的睡眠
• 使用RTCC的最低睡眠模式为2岛A

高性能32位RISC CPU
• 79 CoreMark在25MHz工作时的性能
• microAptiv™UC 32位核心，带5级管道
• 与MIPS32指令相比，microMIPS™指令集的代码小35%，性能高达98%
• 两组32核心寄存器文件（32位）以减少中断延迟
• 具有32位宽数据路径的16位/32位宽指令
• 两组32核心寄存器文件（32位）以减少中断延迟
• 单循环32x16乘法和双循环32x32乘法
• 硬件划分单元
• 带ECC的零等待状态闪存可最大限度地提高耐久性/保留率

记忆力
• 高达16K ECC闪存
• 高达4K的数据存储器

模拟功能
• 最多14通道、软件可选择的10/12位SAR模数转换器（ADC）：
• 12位，200K采样/秒转换率（单采样保持）
• 10位，300K采样/秒转换率（单采样保持）
• 两个带输入多路复用的模拟比较器
• 带输出引脚的5位DAC

外围设备功能
• 两个带I2S的4线SPI模块（最高25 Mbps）
• 两个带LIN的UART模块
• CRC模块
• 硬件实时时钟和日历（RTCC）
• 最多20个外围引脚选择（PPS）可重映射引脚
• 总共七个16位定时器：
• Timer1：专用16位定时器/计数器
• 在每个MCCP和SCCP模块中增加两个16位定时器
• 捕获/比较/PWM/定时器模块：
• 每个模块中有两个16位定时器或一个32位定时器
• PWM分辨率低至21 ns
• 一个多输出（MCCP）模块：
• PWM、输入捕获、输出比较或定时器等灵活配置
• 六个PWM输出
• 可编程死区时间
• 自动关闭
• 两个单输出（SCCP）模块：
• PWM、输入捕获、输出比较或定时器等灵活配置
• 单个PWM输出
• 具有内部连接的两个可配置逻辑单元（CLC），用于选择外围设备和PPS

小型封装
• 4x4 mm，20 QFN和28 UQFN
• 5x5 mm，40 uQFN
• 6x6 mm，28 QFN和36 QFN
