Microchip微芯_ATSAMD20E14_产品介绍

Microchip微芯 ATSAMD20E14 产品介绍

2026-04-14 0次

说明

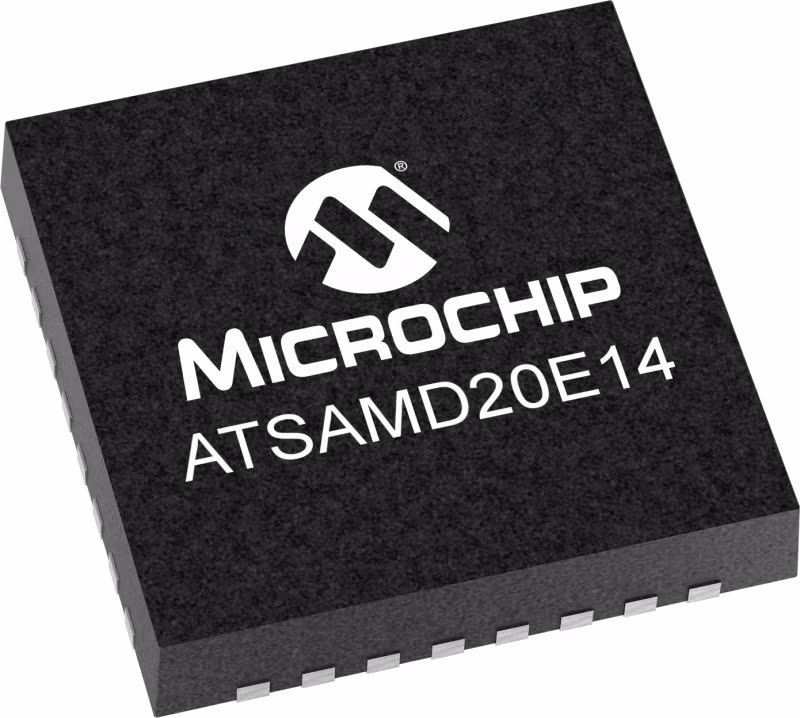

ATSAMD20E14是Microchip基于ARM®Cortex®-M0+的低功耗、高性能闪存微控制器，是广泛的家庭自动化、消费、计量和工业应用的理想选择。它的特点是：

16KB闪存和2KB SRAM
高达48MHz的工作频率
四个串行通信模块（SERCOM），可配置为UART/USART、SPI或I^2.C、六个16位定时器/计数器，32位实时时钟和日历，10个PWM通道，一个10通道12位ADC，一个10bit DAC
最多支持60个触摸通道
1.62V至3.63V电源
易于引脚迁移到SAMD20G和SAMD20J设备

支持MPLAB X IDE和MPLAB Harmony。

特性

ARM Cortex-M0+CPU运行频率高达48MHz

单循环硬件乘法器

16KB系统内自编程闪存

2KB SRAM存储器

通电复位（POR）和断电检测（BOD）

内部和外部时钟选项，带48MHz数字频率锁定环路（DFLL48M）和48MHz至96MHz

分数数字锁相环

外部中断控制器（EIC）

16个外部中断

一个不可屏蔽的中断

双引脚串行线调试（SWD）编程、测试和调试接口

空闲和待机睡眠模式

SleepWalking外围设备

8通道事件系统

六个16位定时器/计数器（TC）

具有时钟/日历功能的32位实时计数器（RTC）

看门狗计时器（WDT）

CRC-32发电机

具有全双工和单线半双工配置的USART

I2C高达40kHz

SPI

一个12位、350ksps模数转换器（ADC），差分和单端输入

1/2x至16x可编程增益级

自动偏移和增益误差补偿

支持13、14、15或16位分辨率的硬件过采样和抽取

10位，350ksps数模转换器（DAC）

两个具有窗口比较功能的模拟比较器（AC）

256通道电容式触摸和接近感测

26个GPIO引脚

32引脚TQFP、QFN

1.62V至3.63V

功耗：在活动模式下可降至70µA/MHz

功耗：运行外围触摸控制器时低至8µA

-40至+105°C

参数

类型	描述
Part Family	SAMD20
CPU Type	Cortex-M0+
MaxSpeed (MHz)	48
Program Memory Size (KB)	16
SRAM (KB)	2
Temp. Range Min.	-40
Temp. Range Max.	105
Operation Voltage Min.(V)	1.62
Operation Voltage Max.(V)	3.63
SPI	4
I2C	4
UART	4
QSPI	0
Crypto Engine	No
Internal Oscillator	32khz, 32Khz ULP, 8Mhz
Pin Count	32
