说明

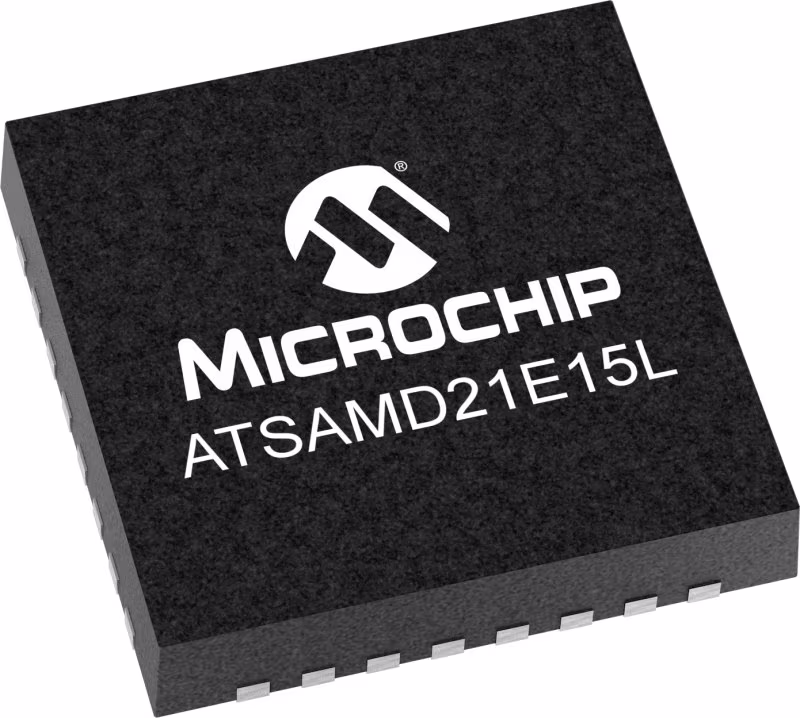

Microchip的ATSAMD21E15L是一款低功耗、高性能的基于ARM®Cortex®-M0+的闪存微控制器（MCU），专为控制应用而优化，是广泛照明、电机控制和工业应用的理想选择。它的特点是：

• 32KB闪存和4KB SRAM
• 高达48MHz的工作频率
• 五个串行通信（SERCOM）模块，可配置为UART/USART、SPI或I2C，四个16位定时器/计数器，两个24位定时器/计数，32位实时时钟和日历，一个14通道12位ADC，一个10位DAC和四个模拟比较器
• 1.62V至3.63V电源
• 32引脚封装，最多26个GPIO引脚

特性

加工机
• ARM Cortex-M0+CPU运行频率高达48MHz
• 单循环硬件乘法器
• 微量跟踪缓冲区

回忆
• 32KB系统内自编程闪存
• 4KB SRAM内存

系统
• 通电复位（POR）和断电检测（BOD）
• 内部和外部时钟选项，带48MHDigital Frequency Locked Loop（DFLL48M）和48MHto 96MHFractional
• 外部中断控制器（EIC）
• 16个外部中断
• 一个不可屏蔽的中断
• 双引脚串行线调试（SWD）编程、测试和调试接口

低功率
• 空闲和待机睡眠模式
• SleepWalking外围设备

外围设备
• 12通道直接存储器访问控制器（DMAC）
• 12通道事件系统

三个16位定时器/计数器（TC），可配置为：
• 一个带比较/捕获通道的16位TC
• 一个带比较/捕获通道的8位TC
• 一个32位TC，带有比较/捕获通道，使用两个TC

三个24位控制定时器/计数器（TCC），具有扩展功能：
• 最多四个具有可选互补输出的比较通道
• 跨端口引脚生成同步脉宽调制（PWM）模式
• 确定性故障保护、快速衰减和互补输出之间的可配置死区时间
• 抖动，可提高分辨率，最高可达5位，并减少量化误差

具有时钟/日历功能的32位实时计数器（RTC）

看门狗计时器（WDT）

CRC-32发电机

五个串行通信接口（SERCOM），每个接口可配置为：
• 具有全双工和单线半双工配置的USART
• 高达3.4MHz的I2C总线
• SMBUS/PMBUS
• SPI
• LIN目标

12位，350ksps模数转换器（ADC），最多10个通道
• 差分和单端输入
• 1/2x至16x可编程增益级
• 自动偏移和增益误差补偿
• 支持13、14、15或16位分辨率的硬件过采样和抽取

10位，350ksps数模转换器（DAC）

两个具有窗口比较功能的模拟比较器（AC）

外围触摸控制器（PTC）
• 256通道电容式触摸和接近感测

I/O
• 26个GPIO引脚

包装
• 32引脚TQSP、QFN

工作电压
• 1.62V−3.63V
