说明

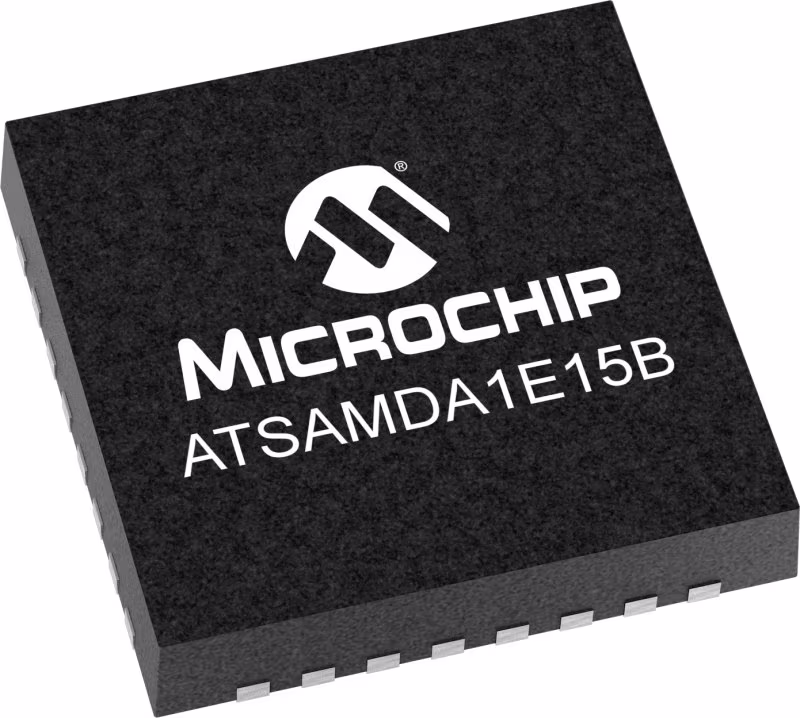

基于SAM DA1 ARM®Cortex®-M0+的微控制器工作频率为48MHz（45DMIPS）。ATSAMDA1E15B提供32KB闪存、4kB SRAM和1KB RWW闪存。用于连接的外围设备由4个串行通信模块（SERCOM）组成，每个模块都可以配置为用作USART、UART、SPI和I^2.C.片上单声道IC间声音接口提供了额外的连接选项（I^2.S） 以及全速USB 2.0嵌入式主机和设备。

支持MPLAB X IDE和MPLAB Harmony。

功能安全

该设备支持ISO 26262（ASIL B）功能安全标准。

·功能安全手册、FMEDA和诊断软件信息可通过32位微控制器功能安全网页上的申请表在NDA下获得。

·了解更多关于具有功能安全功能的32位MCU的信息，包括设备硬件和经过认证的软件库。

特性

• ARM Cortex-M0+CPU运行频率高达48MHz
• 单循环硬件乘法器
• 微量痕迹缓冲
• 32KB系统内自编程闪存
• 1KB边写边读（RWW）闪存部分
• 4KB SRAM存储器
• 通电复位（POR）和断电检测（BOD）
• 内部和外部时钟选项，带48MHz数字频率锁定环路（DFLL48M）和48MHz至96MHz
• 分数数字锁相环
• 外部中断控制器（EIC）
• 16个外部中断
• 一个不可屏蔽的中断
• 双引脚串行线调试（SWD）编程、测试和调试接口
• 空闲和待机睡眠模式
• SleepWalking外围设备
• 8通道直接存储器存取控制器（DMAC）
• 12通道事件系统
• 一个带比较/捕获通道的16位TC
• 一个带比较/捕获通道的8位TC
• 一个32位TC，带有比较/捕获通道，使用两个TC
• 最多四个具有可选互补输出的比较通道
• 跨端口引脚生成同步脉宽调制（PWM）模式
• 确定性故障保护、快速衰减和互补输出之间的可配置死区时间
• 抖动可提高高达5位的分辨率并减少量化误差
• 具有时钟/日历功能的32位实时计数器（RTC）
• 看门狗计时器（WDT）
• CRC-32发电机
• 设备2.0和降低的主机低速和全速
• 使用专用DMA通道进行灵活的端点配置和管理
• 芯片上收发器，包括上拉和串行电阻器
• 设备模式下的无晶体操作
• 具有全双工和单线半双工配置的USART
• I2C高达3.4MHz
• SPI
• LIN客户端
• 一个双通道IC间声音（I2S）接口
• 差分和单端输入
• 1/2x至16x可编程增益级
• 自动偏移和增益误差补偿
• 支持13、14、15或16位分辨率的硬件过采样和抽取
• 10位，350ksps数模转换器（DAC）
• 两个具有窗口比较功能的模拟比较器（AC）
• 多达256通道电容式触摸和接近感测
• 26个GPIO引脚
• 32引脚TQFP、QFN
• 2.7V至3.63V
• -40至+105°C
