说明

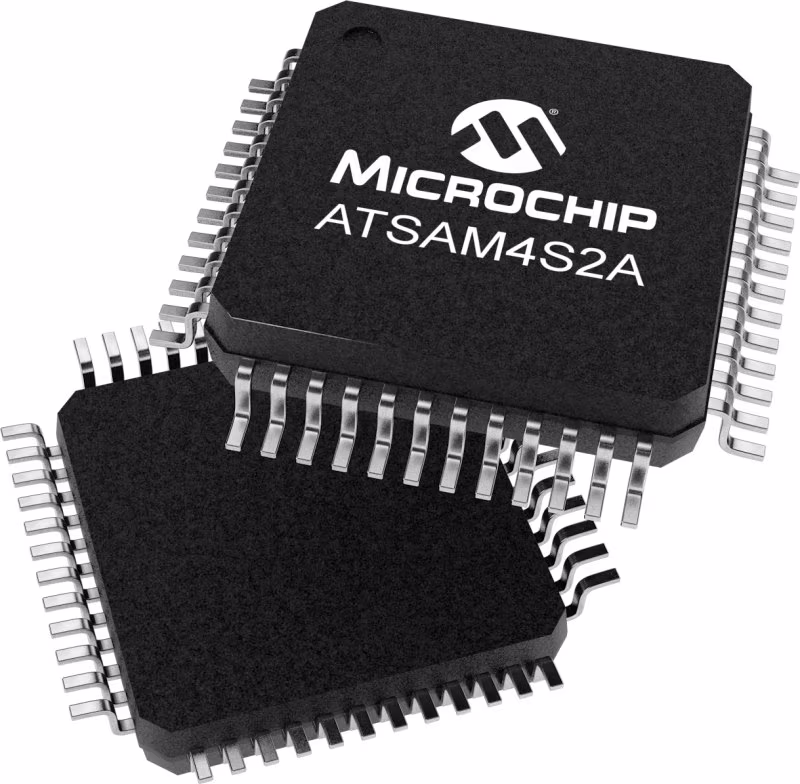

Microchip基于ARM®的SAM4S2A微控制器构建在高性能32位Cortex®-M4内核上。

SAM4S2A的特点是：

• 最高工作速度为120MHz
• 128KB闪存和64KB SRAM
• 1.62V至3.6V电源
• 在动态模式下功耗为180uA/MHz，在RAM保留模式下功耗低于25uA，在RTC运行的备份模式下功耗在1.8V时为1uA
• 用于连接、系统控制和模拟接口的广泛外围设备
• 本机支持MicrochipQTouch电容触摸技术，用于实现按钮、滑块和轮子
• 引脚对引脚兼容Microchip SAM7S、SAM3N、SAM4N和SAM3S MCU
• 并行输入/输出（IO）数据捕获模式

特性

• ARM Cortex-M4运行频率高达120 MHz
• 内存保护单元（MPU）
• DSP指令，Thumb®-2指令集
• 128 KB嵌入式闪存、ECC、安全位和锁定位
• 64 KB嵌入式SRAM
• 带有嵌入式引导加载程序（UART、USB）和IAP例程的16K字节ROM
• 用于单电源操作的嵌入式电压调节器
• 上电复位（POR）、烧坏检测器（BOD）和双看门狗，确保安全运行
• 石英或陶瓷谐振器振荡器：3至20 MHz，带时钟故障检测，32.768 kHz用于RTT或系统时钟
• 具有格里高利和波斯日历模式的RTC，备份模式下的波形生成
• RTC计数器校准电路可补偿32.768kHz晶体频率的不准确性
• 高精度8/12MHz工厂微调内部RC振荡器，默认频率为4MHz，用于设备启动，应用中微调访问用于频率调整
• 慢时钟内部RC振荡器作为永久低功率模式设备时钟
• 两个最高240 MHz的PLL，用于设备时钟和USB
• 温度传感器
• 在两个输入上进行低功耗篡改检测，通过立即清除通用备份寄存器（GPBR）进行防篡改
• 22个外围DMA控制器
• 睡眠、等待和备份模式；备份模式下的功耗降至1µA
• 48引线LQFP，7 x 7 mm，间距0.5 mm
• 48引线QFN，7 x 7 mm，间距0.5 mm
• 修订版A-工业（-40°C至+85°C），修订版B-（-40°C至+105°C
• USB 2.0设备：12 Mbps，2668字节FIFO，最多8个双向端点，片上收发器
• 最多两个具有ISO7816、IrDA®、RS-485、SPI、曼彻斯特和调制解调器模式的USART
• 两个2线UART
• 最多两个2线接口模块（I2C兼容）、一个SPI、一个串行同步控制器（I2S）
• 两个3通道16位定时器计数器，具有捕获、波形、比较和PWM模式、正交解码器逻辑和步进电机的2位格雷上/下计数器
• 4通道16位PWM，具有互补输出、故障输入、用于电机控制的12位空载时间发生器计数器
• 32位实时定时器和RTC，具有日历、报警和32 kHz微调功能
• 256位通用备份寄存器（GPBR）
• 32位循环冗余校验计算单元（CRCCU），用于片外/片上存储器的数据完整性校验
• 34条具有外部中断能力（边缘或电平灵敏度）、去抖动、毛刺滤波和片上串联电阻器终端的I/O线
• 三个32位并行输入/输出控制器，外设DMA辅助并行捕获模式
• 8通道、1Msps ADC，带差分输入模式、可编程增益级和自动校准
• 串行线/JTAG调试端口（SWJ-DP）
• 当内核运行、停止或保持重置时，调试对系统中所有存储器和寄存器的访问，包括Cortex-M4寄存器组。
• 串行线调试端口（SW-DP）和串行线JTAG调试端口（SWJ-DP）调试访问。
• 闪存补丁和断点（FPB）单元，用于实现断点和代码补丁。
• 数据监视点和跟踪（DWT）单元，用于实现监视点、数据跟踪和系统分析。
• Instrumentation Trace Macrocell（ITM）支持printf风格的调试。
• IEEE1149.1 JTAG对所有数字引脚进行边界扫描。
• ASF Atmel软件框架−SAM软件开发框架
• 集成在带有图形用户界面的Atmel Studio IDE中，或作为GCC、IAR编译器的独立版本提供。
• DMA支持，中断处理程序驱动程序支持
• USB、TCP/IP、Wi-Fi和蓝牙、大量USB类、DHCP和Wi-Fi加密堆栈
• RTOS集成，FreeRTOS是一个核心组件
