说明

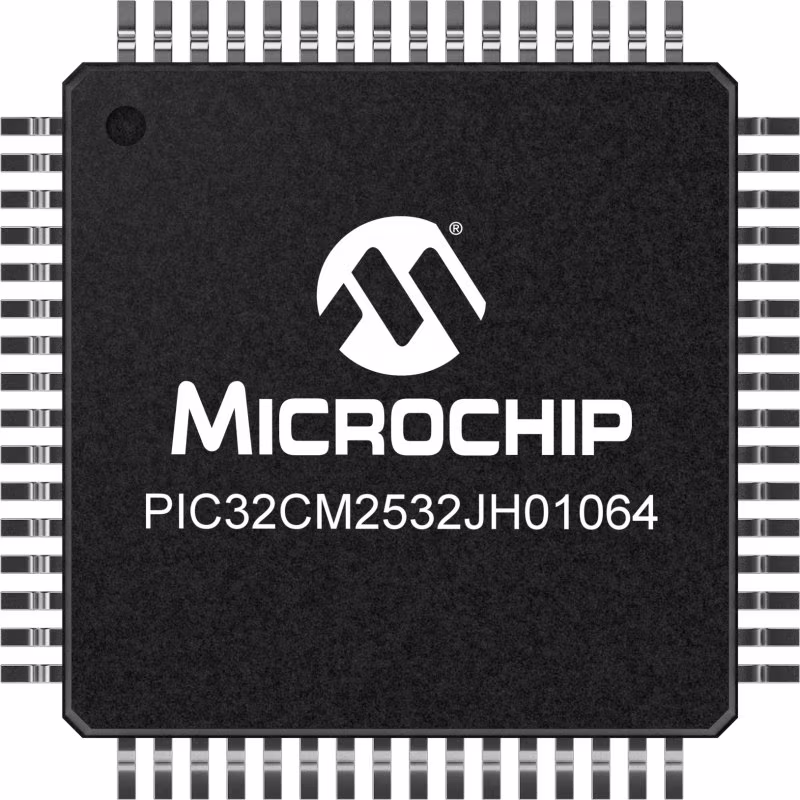

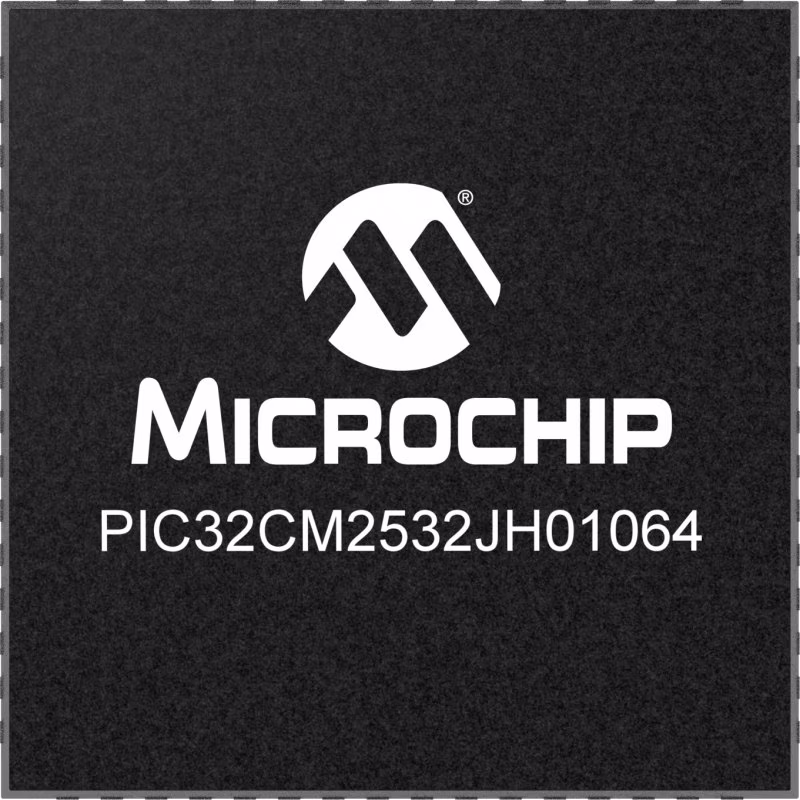

Microchip PIC32CM JH系列5V Cortex M0+设备专为在汽车和工业等嘈杂环境中工作的应用而设计。这些产品具有功能安全硬件，包括带故障注入的ECC和mBIST，以及安全引导功能，可以与安全应用程序的安全IC配对。PIC32CM JH提供广泛的外围设备，包括CAN-FD、带Driven Shield Plus（PTC）的外围触摸控制、高级定时器/计数器以及由MPLAB X IDE和MPLAB®Harmony支持的SERCOM（USART、SPI、I2C和LIN.）。

特性

加工机
• Arm®Cortex®-M0+
• 48 MHz（2.46 CoreMark/MHz）
• 单循环硬件乘法器
• 嵌套矢量中断控制器（NVIC）
• 内存保护单元（MPU）

工作电压范围：
• 2.7-5.5伏

记忆力
• 高达512 KB的闪存
• 高达64 KB的SRAM
• 8 KB数据边写边读（RWW）部分

系统
• 12通道直接存储器访问控制器（DMAC）
• 12通道事件系统
• 16个外部中断（硬件去抖动）+1个不可屏蔽中断
• 硬件除法平方根加速器（DIVAS）
• 在正交、霍尔或计数器模式下工作的位置解码器（PDEC）

安全保障：
• 用于安全引导的Flash中大小可配置的不可变引导部分
• 带闪存、数据闪存和SRAM故障注入的ECC
• 通过设备服务单元（DSU）对SRAM、闪存和数据闪存部分进行CRC32计算
• SRAM的内存内置自检（MBIST）
• 完整性检查模块（ICM），用于监控基于安全散列算法（SHA1、SHA224、SHA256）的存储器，DMA辅助
• 时钟故障检测

增强型外围触摸控制器（PTC）：
• Driven Shield Plus具有防潮性和抗噪声性
• 多达256（16 x 16）个互电容通道
• 多达32个具有Driven Shield Plus的自电容通道
• 支持从待机睡眠模式触摸唤醒

高级模拟：
• 双12位1 MSPS模数转换器（ADC）
• 10位，350 KSPS数模转换器（DAC）
• 具有窗口比较功能的模拟比较器（AC）

其他外围设备和通信接口：
• 最多2个控制器局域网（CAN）接口，支持CAN-FD
• USART、I2C、LIN主机/客户端、SPI、RS-485、PMBusTM、SMBusTM
• 16位和24位控制定时器计数器（TCC）
• 16位定时器计数器（TC）
• 带窗口模式的看门狗定时器（WDT）
• 具有时钟/日历功能的32位实时计数器（RTC）

开发支持：
• MPLAB X IDE
• MPLAB Harmony v3和MCC
• 双引脚串行线调试（SWD）编程和调试接口
• SRAM中用于指令跟踪的微跟踪缓冲区
