说明

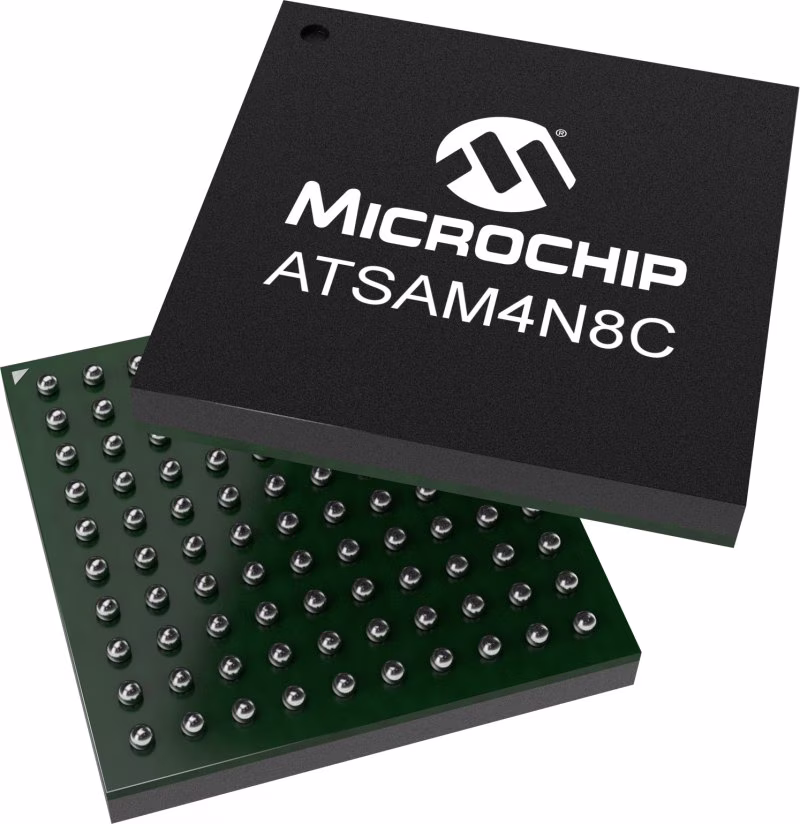

Microchip基于ATSAM4N8C ARM®Cortex®-M4的微控制器运行频率为100MHz，具有512KB的闪存和64KB的SRAM。

外围设备包括七个USART、四个SPI和三个I^2.用于快速串行通信的Cs，以及16通道12位ADC、10位DAC、PWM、定时器和RTC。

该器件的工作电压为1.62V至3.6V，有100引脚QFP、TFBGA和VFBGA封装。

特性

• ARM Cortex-M4运行频率高达100 MHz
• 内存保护单元（MPU）
• DSP指令，Thumb®-2指令集
• 512 KB嵌入式闪存
• 64 KB嵌入式SRAM
• 8 KB ROM，带有嵌入式引导加载程序（UART、USB）和IAP例程
• 用于单电源操作的嵌入式电压调节器
• 上电复位（POR）、烧坏检测器（BOD）和双看门狗，确保安全运行
• 石英或陶瓷谐振器振荡器：3至20 MHz，带时钟故障检测，32.768 kHz用于RTT或系统时钟
• 慢时钟内部RC振荡器作为永久低功率模式设备时钟
• 高精度8/12MHz工厂微调内部RC振荡器，默认频率为4MHz，用于设备启动，应用中微调访问用于频率调整
• 用于设备时钟的PLL高达240 MHz
• 温度传感器
• 在两个输入上进行低功耗篡改检测，通过立即清除通用备份寄存器（GPBR）进行防篡改
• 23个外围DMA控制器
• 睡眠、等待和备份模式，在具有RTC、RTT和GPBR的备份模式下可降至0.7µA
• 100导联LQFP，14 x 14毫米，间距0.5毫米
• 100引线TFBGA，9 x 9 mm，间距0.8 mm
• 100导联VFBGA，7 x 7毫米，间距0.65毫米
• 工业（-40°C至+85°C）
• 3个具有ISO7816、IrDA（仅USART0）、RS-485和SPI模式的USART
• 4个双线UART
• 3双线接口（TWI）
• 1个SPI
• 2个三通道16位定时器计数器块，具有捕获、波形、比较和PWM模式、正交解码器逻辑和步进电机的2位Gray Up/Down
• 1四通道16位PWM
• 32位低功耗实时定时器（RTT）和低功耗实时时钟（RTC），具有日历和报警功能
• 256位通用备份寄存器（GPBR）
• 79条I/O线，具有外部中断能力（边缘或电平灵敏度）、去抖动、毛刺滤波和片上串联电阻器终端。可单独编程的开漏、上拉和下拉电阻器和同步输出
• 三个32位并行输入/输出控制器，外设DMA辅助并行捕获模式
• 一个高达510 ksps的10位ADC，具有数字平均功能，可提供高达12位、高达16个通道的增强分辨率模式
• 一个10位DAC，最高1 msps内部参考电压，3V典型值
• 串行线/JTAG调试端口（SWJ-DP）
• 当内核运行、停止或保持重置时，调试对系统中所有存储器和寄存器的访问，包括Cortex-M4寄存器组。
• 串行线调试端口（SW-DP）和串行线JTAG调试端口（SWJ-DP）调试访问。
• 闪存补丁和断点（FPB）单元，用于实现断点和代码补丁。
• 数据监视点和跟踪（DWT）单元，用于实现监视点、数据跟踪和系统分析。
• Instrumentation Trace Macrocell（ITM）支持printf风格的调试。
• IEEE1149.1 JTAG对所有数字引脚进行边界扫描。
• ASF Atmel软件框架−SAM软件开发框架
• 集成在带有图形用户界面的Atmel Studio IDE中，或作为GCC、IAR编译器的独立版本提供。
• DMA支持，中断处理程序驱动程序支持
• USB、TCP/IP、Wi-Fi和蓝牙、大量USB类、DHCP和Wi-Fi加密堆栈
• RTOS集成，FreeRTOS是一个核心组件
