说明

Microchip的SAM G55嵌入了带有FPU（浮点单元）的Cortex-M4 CPU。这确保了最大的吞吐量。这一点非常重要，因为它可以最大限度地减少有功功耗，更快地入睡，从而降低整体功耗。此外，这些设备有30个DMA通道，可提供极高的吞吐量。

超低功耗、快速唤醒时间和高吞吐量的结合使SAM G在空间和功率受限的消费者应用（如传感器集线器）中具有优势。它很快醒来，具有减少在活动模式下花费的时间所需的吞吐量，然后通过保留SRAM恢复睡眠以节省能量。

这提供了最佳性能和最长的电池寿命。它功能齐全，一直到1.6V；包括闪存读取和写入以及完整的ADC操作。这允许一种更灵活的电源方案，可以从电池中挤出额外的运行时间。

特性

• 微微功率
• 有源低至100µA/MHz
• 深度睡眠时低于7µA，SRAM保留
• 从深度睡眠到在活动模式下执行第一条指令，唤醒时间长达3µs
• Cortex-M4
• FPU
• 小包装

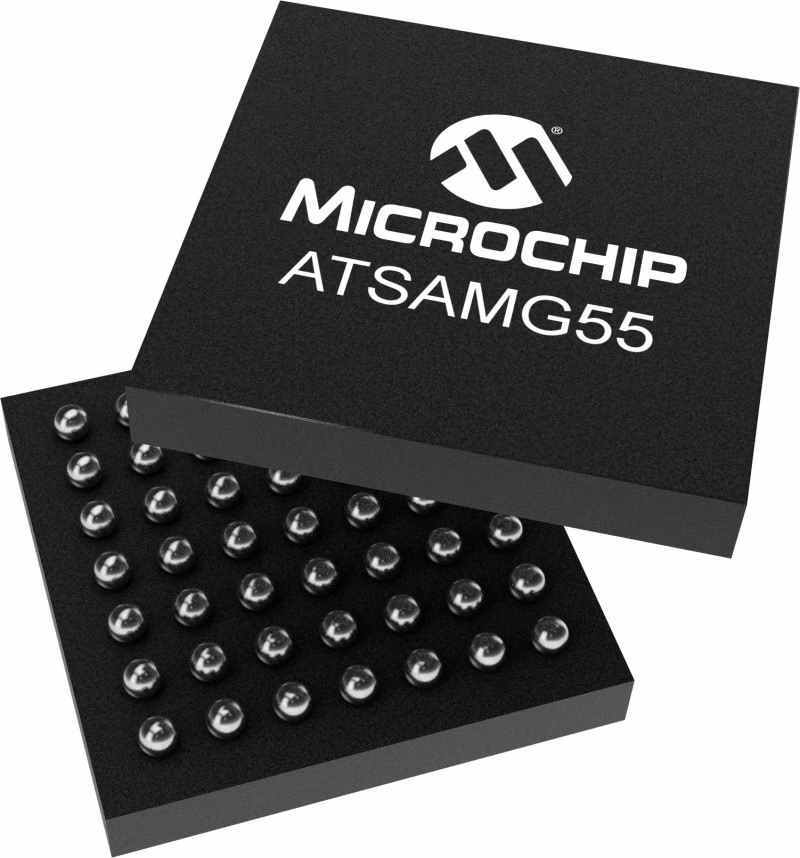

• 3x3 mm w/0.4 mm间距，WLCSP 7x7引脚
• 针脚在整个系列中的兼容性
• ARM Cortex-M4，在I/O总线上具有高达16 KB的SRAM，在高达120 MHz的频率下提供0等待状态执行
• 内存保护单元（MPU）
• DSP指令、浮点单元（FPU）、Thumb®-2指令集
• 高达512 KB的嵌入式闪存
• 高达176 KB的嵌入式SRAM
• 8 KB ROM，带嵌入式引导加载程序，单周期全速访问
• 用于单电源操作的嵌入式电压调节器
• 上电复位（POR）和看门狗用于安全操作
• 石英或陶瓷谐振器振荡器：3至20 MHz，带时钟故障检测，32.768 kHz用于RTT或系统时钟
• 高精度8/16/24 MHz工厂微调内部RC振荡器。用于频率调整的应用程序内微调访问
• 慢时钟内部RC振荡器作为永久低功率模式设备时钟
• 设备时钟的PLL范围从48 MHz到120 MHz
• USB设备和USB OHCI的PLL范围从24 MHz到48 MHz
• 最多30个外围DMA（PDC）通道
• 256位通用备份寄存器（GPBR）
• 16条外部中断线路

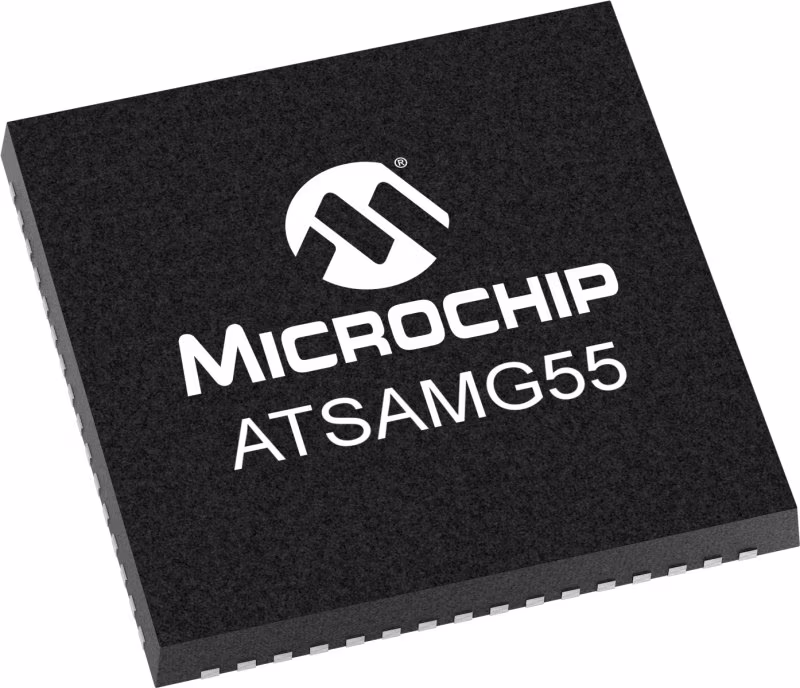

• 49引线WLCSP，64引线LQFP，64引线QFN
• 工业（-40°C至+85°C）
• USART、SPI或双线接口（TWI）
• 带芯片收发器的USB 2.0设备和USB主机OHCI
• 2个IC间声音控制器（I2S）
• 2个三通道16位定时器/计数器（TC），具有捕获、波形、比较和PWM模式
• 1个48位实时定时器（RTT），带16位预分频器和32位计数器
• 1个具有日历和报警功能的RTC1个32位循环冗余校验计算单元（CRCCU）
• 多达48条I/O线，具有外部中断能力（边缘或电平）、去抖动、毛刺滤波和片上串联电阻器终端。可单独编程的开漏、上拉和下拉电阻器以及同步输出两个PIO控制器可控制多达48条I/O线路
• 1个脉冲密度调制接口（PDMIC）（最多支持两个麦克风）
• 12位ADC模块：
• 一个8通道ADC，500 kSps转换速率
• 12位分辨率，增强模式最高可达16位
• 数字平均功能提供高达16位的增强分辨率模式
• 集成多路复用器，最多可提供8个独立模拟输入
• 快速唤醒时间响应的待机模式
• 外部触发器上的异步部分唤醒（梦游）
• 串行线/JTAG调试端口（SWJ-DP）
• 当内核运行、停止或保持重置时，调试对系统中所有存储器和寄存器的访问，包括Cortex-M4寄存器组。
• 串行线调试端口（SW-DP）和串行线JTAG调试端口（SWJ-DP）调试访问。
• 闪存补丁和断点（FPB）单元，用于实现断点和代码补丁。
• 数据监视点和跟踪（DWT）单元，用于实现监视点、数据跟踪和系统分析。
• Instrumentation Trace Macrocell（ITM）支持printf风格的调试。
• IEEE1149.1 JTAG对所有数字引脚进行边界扫描。
• ASF Atmel软件框架−SAM软件开发框架
• 集成在带有图形用户界面的Atmel Studio IDE中，或作为GCC、IAR编译器的独立版本提供。
• DMA支持，中断处理程序驱动程序支持
• USB、TCP/IP、Wi-Fi和蓝牙、大量USB类、DHCP和Wi-Fi加密堆栈
• 图像格式、文件系统和GUI库中间件
• RTOS集成，FreeRTOS是核心组件
