说明

对于新设计，我们强烈建议考虑原型和生产版本B。

基于ARM®Cortex®-M4处理器的微控制器（MCU），SAM4E16E具有浮点单元和高数据带宽架构，适用于工业自动化和楼宇控制应用。

该设备嵌入1MB闪存，具有多个网络/连接外围设备，包括两个2.0A/B兼容的CAN接口和一个IEEE Std 1588兼容的10/100Mbps以太网MAC。其他通信接口包括一个FS USB设备、一个HS SDCard/SDIO/MMC接口、USART、SPI和多个TWI。

模拟功能包括双1Msps、最多24个通道的16位ADC，模拟前端提供偏移和增益纠错，以及一个2通道、1Msps和12位DAC。

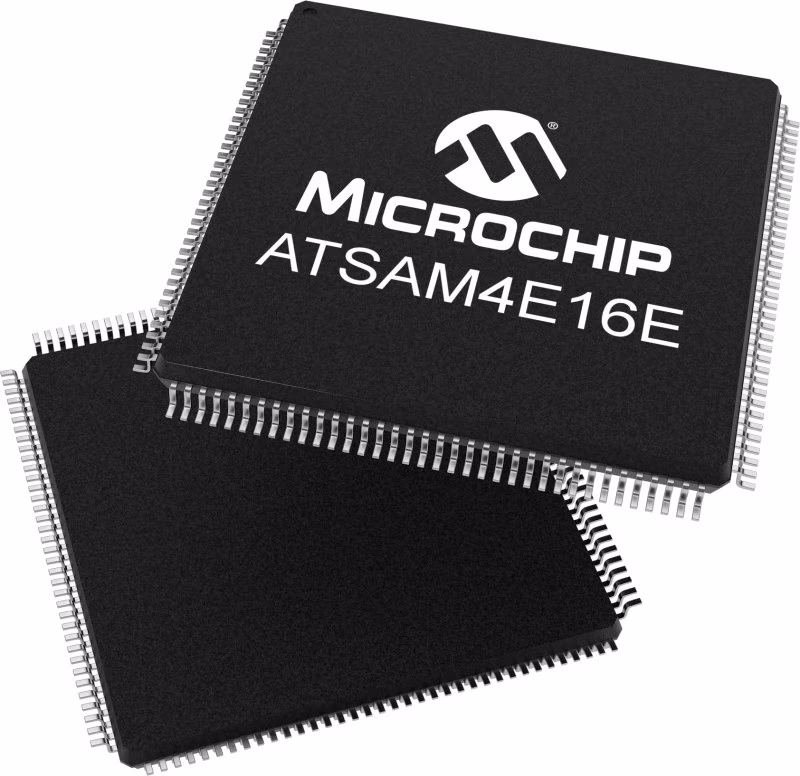

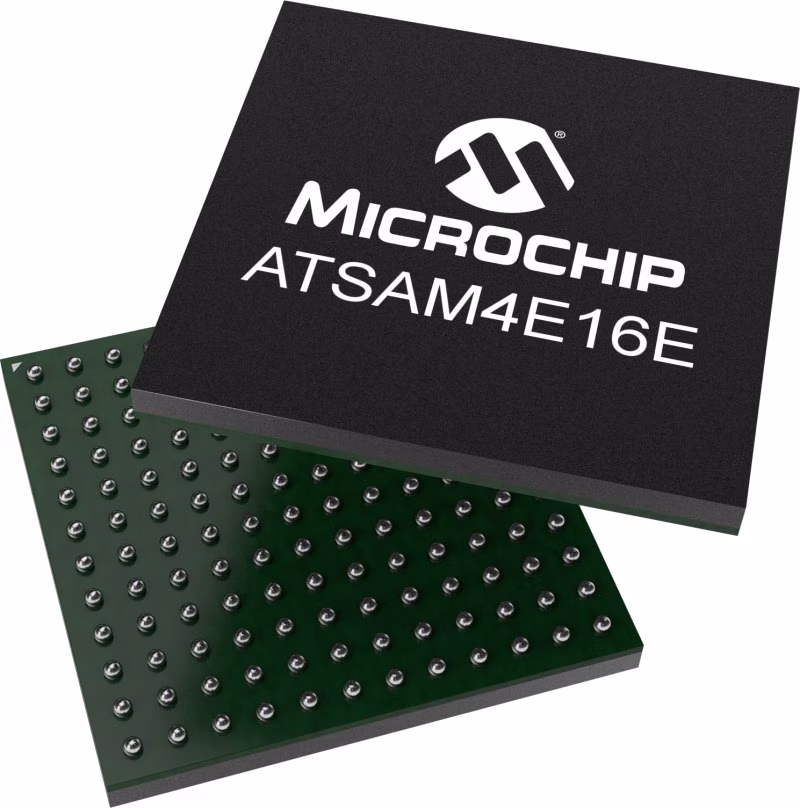

SAM4E16E有144引脚BGA和QFP封装选项。

特性

• ARM Cortex-M4，具有2 KB高速缓存，运行频率高达120 MHz
• 内存保护单元（MPU）
• DSP指令、浮点单元（FPU）、Thumb®-2指令集
• 1024 KB嵌入式闪存
• 128 KB嵌入式SRAM
• 带有嵌入式引导加载程序例程（UART）和IAP例程的16K字节ROM
• 静态存储器控制器（SMC）：SRAM、NOR、NAND支持
• NAND闪存控制器
• 用于单电源操作的嵌入式电压调节器
• 上电复位（POR）、烧坏检测器（BOD）和双看门狗，确保安全运行
• 石英或陶瓷谐振器振荡器：3至20 MHz，带时钟故障检测，32.768 kHz用于RTT或系统时钟
• 具有格里高利和波斯日历模式的RTC，备份模式下的波形生成
• RTC计数器校准电路可补偿32.768kHz晶体频率的不准确性
• 高精度8/16/24 MHz工厂微调内部RC振荡器。用于频率调整的应用程序内微调访问
• 慢时钟内部RC振荡器作为永久低功率模式设备时钟
• 一个高达240 MHz的PLL，用于设备时钟和USB
• 温度传感器
• 在两个输入上进行低功耗篡改检测，通过立即清除通用备份寄存器（GPBR）进行防篡改
• 最多2个外设DMA控制器（PDC），最多33个通道
• 一个4通道DMA控制器
• 睡眠、等待和备份模式，在具有RTC、RTT和GPBR的备份模式下可降至0.9岛
• 144球LFBGA，10x10 mm，间距0.8 mm
• 144引线LQFP，20x20 mm，间距0.5 mm
• 修订版A-工业（-40°C至+85°C），修订版B-（-40°C至+105°C
• 两个带USART1的USART（ISO7816、IrDA®、RS-485、SPI、曼彻斯特和调制解调器模式）
• USB 2.0设备：全速（12 Mbits），2668字节FIFO，最多8个端点。片上收发器
• 两个2线UART
• 两个2线接口（TWI）
• 高速多媒体卡接口（SDIO/SD/MMC）
• 一个带芯片选择信号的主/从串行外围接口（SPI）
• 三个3通道32位定时器/计数器块，具有捕获、波形、比较和PWM模式。步进电机的正交解码器逻辑和2位格雷上/下计数器。
• 32位低功耗实时定时器（RTT）和低功耗实时时钟（RTC），具有日历和报警功能
• 256位通用备份寄存器（GPBR）
• 一个以太网MAC（GMAC）10/100 Mbps，仅在MII模式下使用专用DMA，并支持IEEE1588，局域网唤醒
• 两个带有八个邮箱的CAN控制器
• 4通道16位PWM，带互补输出、故障输入、用于电机控制的12位死区发生器计数器。
• 实时事件管理
• 多达117条I/O线，具有外部中断功能（边缘或电平灵敏度）、去抖动、Glitch滤波
• 双向焊盘，模拟I/O，可编程上拉/下拉
• 五个32位并行输入/输出控制器，外设DMA辅助并行捕获模式
• 符合FIPS出版物197的AES 256位密钥算法
• AFE（模拟前端）：2x16位ADC，最多24通道，差分输入模式，可编程增益级，自动校准和自动偏移校正
• 一个2通道12位1 Msps DAC
• 一个具有灵活输入选择、可选择输入滞后的模拟比较器
• 串行线/JTAG调试端口（SWJ-DP）
• 当内核运行、停止或保持重置时，调试对系统中所有存储器和寄存器的访问，包括Cortex-M4寄存器组。
• 串行线调试端口（SW-DP）和串行线JTAG调试端口（SWJ-DP）调试访问。
• 闪存补丁和断点（FPB）单元，用于实现断点和代码补丁。
• 数据监视点和跟踪（DWT）单元，用于实现监视点、数据跟踪和系统分析。
• Instrumentation Trace Macrocell（ITM）支持printf风格的调试。
• IEEE1149.1 JTAG对所有数字引脚进行边界扫描。
• ASF Atmel软件框架−SAM软件开发框架
• 集成在带有图形用户界面的Atmel Studio IDE中，或作为GCC、IAR编译器的独立版本提供。
• DMA支持，中断处理程序驱动程序支持
• USB、TCP/IP、Wi-Fi和蓝牙、大量USB类、DHCP和Wi-Fi加密堆栈
• RTOS集成，FreeRTOS是一个核心组件
