说明

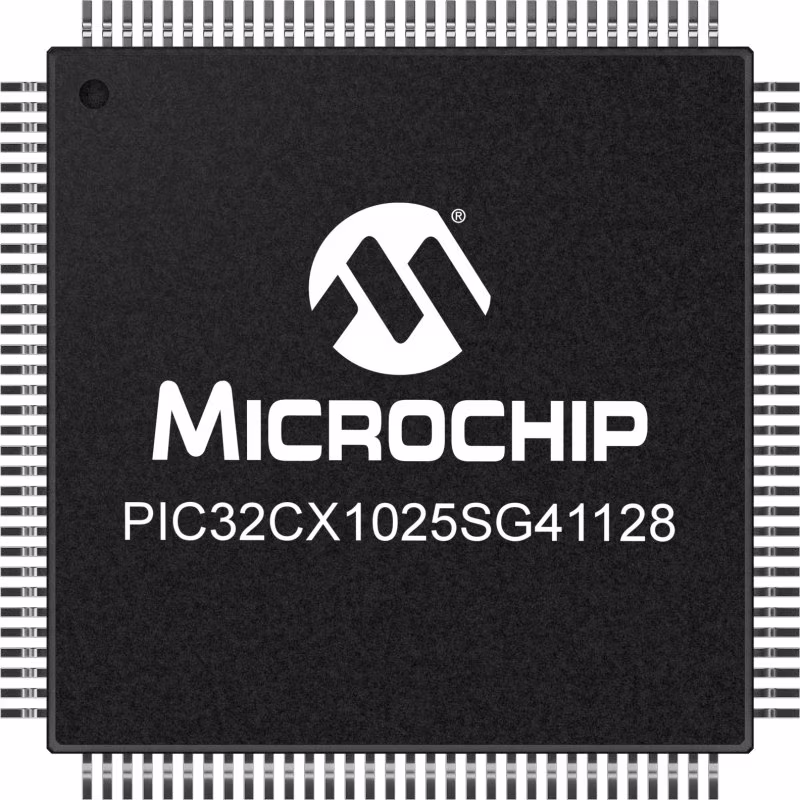

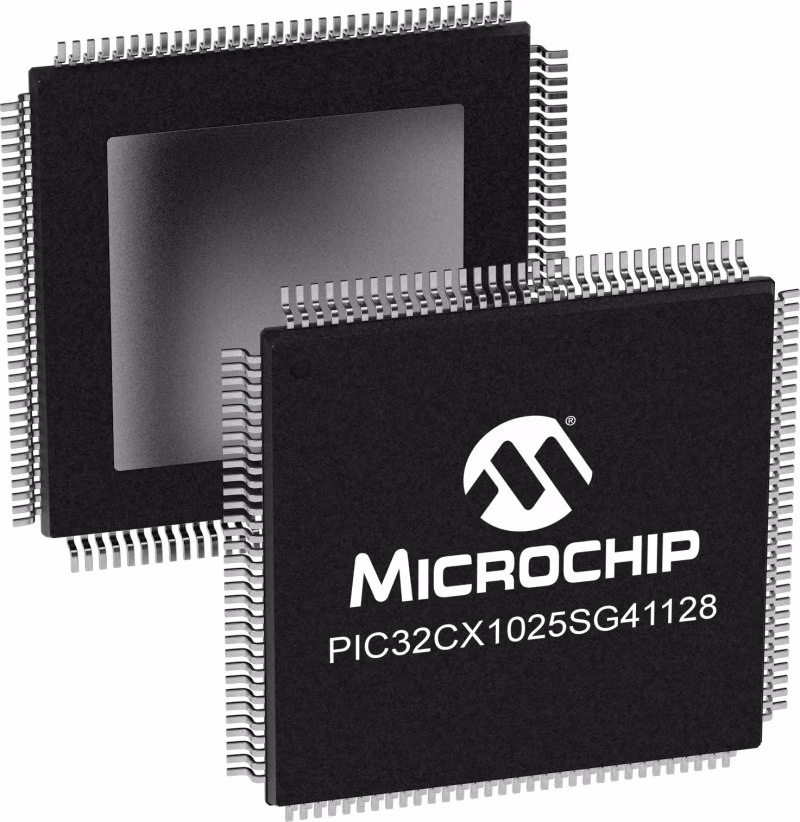

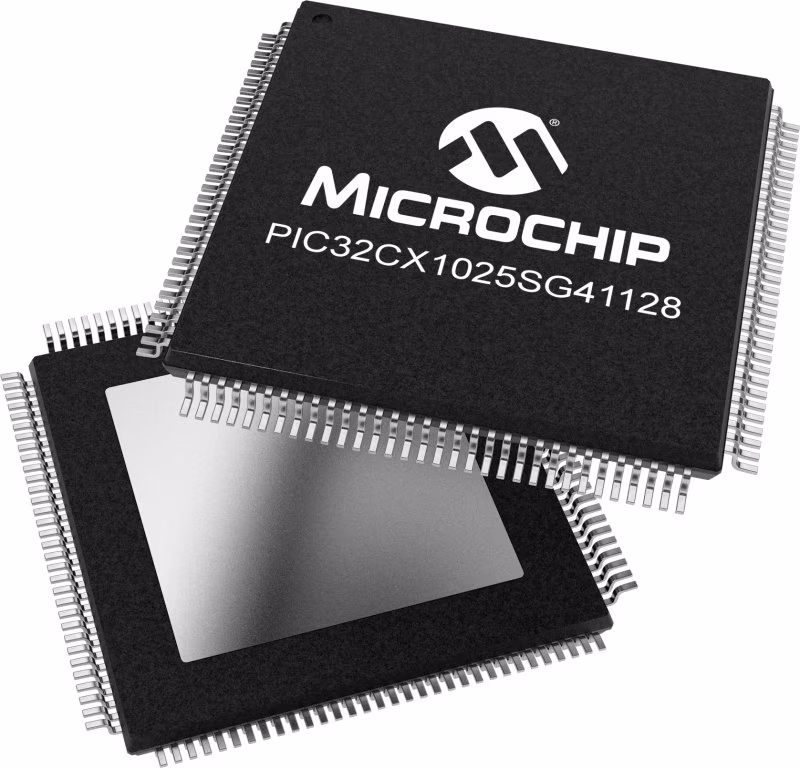

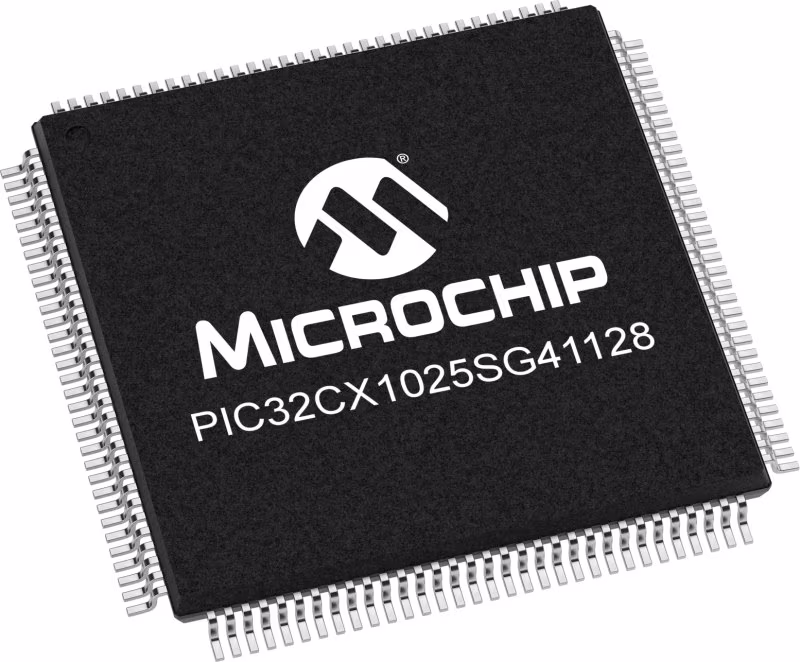

PIC32CX高性能微控制器系列采用32位ARM®Cortex®-M4处理器和浮点单元（FPU），运行频率高达120 MHz，高达1 MB带ECC的双面板闪存，以及高达256 KB带ECC的SRAM。它还增加了一个10/100以太网MAC和2个CAN-FD端口，用于工业自动化、汽车应用和需要有线连接的通用应用。Flash有一个OTP区域，用于开发不可变的安全引导。它还提供安全调试、芯片擦除保护、IP保护和引导保护功能。

通用标准联合解释库（JIL）高评级安全子系统为多种非对称、对称和哈希安全协议提供基于硬件的加密密钥存储和加密加速器。安全子系统与MCU的集成安全功能相结合，支持用于汽车车载网络、工业和消费者应用程序的密钥协议、签名验证验证的超安全方法。PIC32CX SG MCU中的安全功能可防止远程数字攻击，而集成的安全子系统通过物理防篡改和侧通道攻击保护提供额外的安全性，以阻止对嵌入式系统凭据的访问.支持的用例包括 代码身份验证（又称安全引导）、通过MAC生成的消息身份验证、可信固件更新、包括TLS在内的多种密钥管理协议以及其他基于信任根的操作。

提供了与安全子系统相关的文档和其他资源根据保密协议。请联系您当地的Microchip销售团队或我们的客户成功团队了解更多信息(安排通话)以获得设计方面的帮助。

主要功能

·支持就地执行（XIP）的四串行外设接口（QSPI）。

·最多2个安全数字主机控制器（SDHC）

·10/100以太网MAC，支持IEEE 1588。

·最多2个CAN-FD接口。

·用于音频的IC间声音（I2S）控制器

·外围触摸控制器（PTC）支持多达256个电容触摸通道。

·带嵌入式主机/设备的全速USB。

·集成安全，包括不对称和对称加密硬件加速

·具有引导读取功能的Flash中大小可配置的不可变引导部分

保护，允许安全启动支持

·针对芯片擦除的永久保护，引导部分

片上安全子系统/硬件安全模块（HSM）

•安全引导支持：验证主机代码映像和主机代码

签名验证

•对主机代码的安全更新支持：安全加密密钥

存储和图像解密

•X.509证书存储、解析、验证和吊销，

同时支持ECC和RSA

•非对称（RSA/ECC）和对称（SHA）硬件加密加速器。

•256位ECC/2048位RSA密钥生成和推导

•NIST SP800-90随机数发生器（RNG）

•ECDSA签名/验证，ECDH支持

编程和调试访问，允许不可变引导

串行通信（SERCOM）端口可配置为UART/USART、ISO 7816、SPI或I^2.C

支持MPLAB X IDE和MPLAB Harmony。

特性

果心
• Arm®Cortex®-M4F CPU运行频率高达120 MHz：
• 4 KB组合指令缓存和数据缓存
• 8区内存保护单元（MPU）
• 浮点单元（FPU）

回忆
• 1 MB系统自编程闪存，带纠错码（ECC）
• 带纠错码（ECC）的256KB SRAM主存储器
• 高达4 KB的紧密耦合存储器（TCM）
• 8 KB额外的备份SRAM

低功耗和电源管理
• 空闲、待机、休眠、备份和关闭睡眠模式
• 梦游外围设备
• 电池备份支持

安全
• 一个高级加密系统（AES），具有256位密钥长度和高达2 MB/s的数据速率
• ECB、CBC、CFB、OFB、CTR操作模式
• 真随机数生成器（TRNG）
• 公钥密码控制器（PUKCC）
• RSA、DSA
• 椭圆曲线密码（ECC）ECC GF（2n），ECC GF（p）
• 基于安全哈希算法（SHA1、SHA224、SHA256）的完整性检查模块（ICM），DMA辅助
• 针对芯片擦除、引导部分编程和调试访问的永久保护，允许不可变引导大小可配置的闪存中的不可变引导部分具有引导读取保护，允许安全引导支持

硬件安全模块
• 安全引导支持：主机代码映像验证和主机代码签名验证
• 主机代码的安全更新支持：安全的加密密钥存储和图像解密
• X.509证书存储、解析、验证和吊销，同时支持ECC和RSA
• 高速SHA256、HMAC和AES-CMAC发动机
• P224、P256和P384椭圆曲线−ECDSA签名/验证
• P256和P224曲线的ECDH支持
• 对P224曲线的ECBD支持
• SECP256K1（比特币/区块链曲线）ECDSA支持
• 256位Brainpool椭圆曲线支持−ECDSA、ECDH
• RSA-2048签名/验证、3072验证、1024加密/解密
• 256位密钥生成和导出
• 2048位RSA密钥的生成和推导
• 椭圆曲线Diffie-Hellman（ECDH/ECDHE）密钥协商
• NIST SP800-90随机数发生器（RNG）
• 内部对称和非对称密钥生成

外围设备/计时器
• 32通道事件系统
• 多达八个可配置串行通信接口（SERCOM），
• 八个16位定时器/计数器（TC），每个可配置为16位、8位和32位TC
• 两个24位控制定时器/计数器（TCC），具有扩展功能：
• 三个16位控制定时器/计数器（TCC），带扩展
• 具有时钟/日历功能的32位实时计数器（RTC）
• 最多5个唤醒引脚，带篡改检测和去抖动滤波器

高级模拟：
• 双12位，1个MSPS模数转换器（ADC），每个最多16个通道
• 双12位，1个MSPS模数转换器（ADC），每个最多16个通道
• 两个具有窗口比较功能的模拟比较器（AC）

通信接口：
• 一个双通道IC内部声音接口（I2S）
• 并行捕获控制器（PCC），高达14位宽
• 外围触摸控制器（PTC），具有多达32个自电容和多达256个互电容通道
• 两个SD/MMC主机控制器（SDHC）
• 32通道直接存储器访问控制器（DMAC）
• 一个四路I/O串行外围接口（QSPI）
• 一个10/100 Mbps以太网MAC，带专用DMA
• 双控制器局域网（CAN），支持CAN 2.0A/CAN 2.0B和CAN-FD（ISO
• 一个全速（12 Mbps）通用串行总线（USB）2.0，具有嵌入式主机和设备功能

时钟管理/系统
• 32.768 kHz晶体振荡器（XOSC32K），带时钟故障检测
• 两个8 MHz至48 MHz晶体振荡器（XOSC），带时钟故障检测
• 32.768kHz超低功率内部振荡器（OSCULP32K）
• 通电复位（POR）和烧坏检测（BOD）

调试器开发支持
• 双引脚串行线调试（SWD）编程和调试接口。
• 六个硬件断点和四个数据观察点
