Microchip微芯 ATSAME70Q19 产品介绍
说明
Microchip SAME70Q19设备是基于带浮点单元（FPU）的高性能32位ARM Cortex-M7处理器的闪存微控制器系列的成员。这些设备的工作频率高达300MHz，具有高达512 KB的闪存、高达256 KB的多端口SRAM和可配置的指令和数据紧密耦合存储器，以利用核心的先进DSP功能。SAME70Q19具有多个网络/连接外围设备，包括CAN-FD接口和一个1O/100Mbps以太网MAC，具有音频视频桥接（AVB）的特定硬件支持。其他通信接口包括一个HS USB主机和设备、一个HS SDCard/SDIO/MMC接口、USART、SPI和多个TWI。模拟功能包括双2Msps 12位ADC，带有提供偏移和增益纠错的模拟前端，以及2Msps的12位DAC。

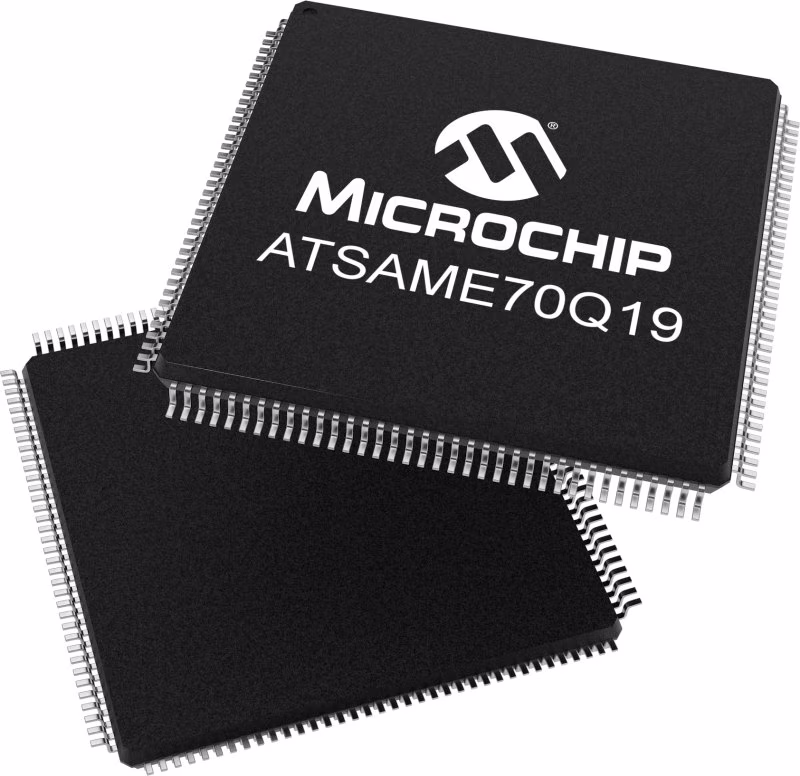

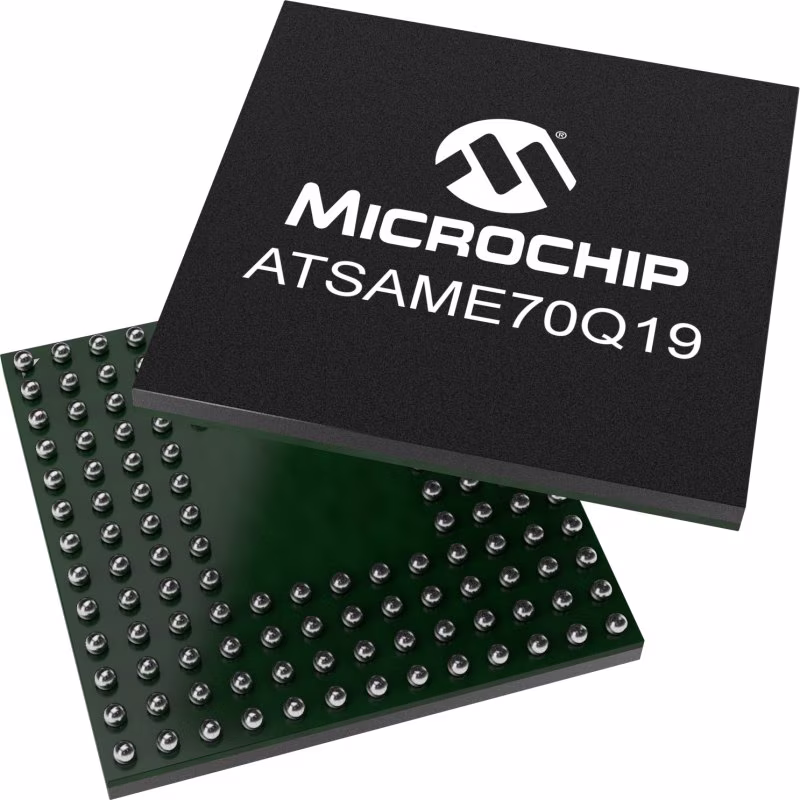

SAME70有144引脚QFP和BGA封装选项。
支持MPLAB X IDE和MPLAB Harmony。
特性
单精度和双精度硬件浮点单元（FPU）内存保护单元（MPU），带16个区域DSP指令，Thumb®-2指令集嵌入式跟踪模块（ETM），带指令跟踪流，包括跟踪端口接口单元（TPIU）512 KB嵌入式闪存，具有用于用户定义数据的唯一标识符和用户签名256 KB嵌入式多端口SRAM具有四种配置的紧密耦合存储器（TCM）接口（禁用、2 x 32 KB、2 x 64 KB和2 x 128 KB）带有嵌入式引导加载程序（UART0、USB）和IAP例程的16 KB ROM支持SRAM、PSRAM、LCD模块、NOR和NAND闪存的16位静态存储器控制器（SMC）用于单电源操作的嵌入式电压调节器上电复位（POR）、烧坏检测器（BOD）和双看门狗，确保安全运行石英或陶瓷谐振器振荡器：带故障检测的3至20 MHz主振荡器，USB操作所需的12 MHz或16 MHz。RTC或设备时钟可选低功耗32.768 kHz具有格里高利日历模式的RTC，低功耗模式下的波形生成RTC计数器校准电路补偿32.768 kHz晶体频率变化32位低功耗实时定时器（RTT）高精度主RC振荡器，默认频率为12 MHz，用于设备启动。用于频率调整的应用程序内微调访问。8/12 MHz经过工厂修整。32.768kHz晶体振荡器或慢速RC振荡器作为低功率模式设备时钟（SLCK）的源一个用于系统时钟的500 MHz PLL，一个用于USB高速操作的480 MHz PLL温度传感器一个双端口24通道中央DMA控制器（XDMAC）低功耗睡眠、等待和备份模式，在启用RTC、RTT和唤醒逻辑的备份模式下，典型功耗低至1.1 A超低功耗RTC和RTT1 Kbyte的备份RAM（BRAM），带专用调节器一个以太网MAC（GMAC）10/100 Mbps（MII模式）和带专用DMA的RMII。IEEE1588 PTP帧和802.3az能效支持。以太网AVB支持，具有IEEE802.1AS时间戳和基于IEEE802.1Qav信用的流量整形硬件支持480 Mbps的USB 2.0设备/迷你主机高速（USBHS），4K字节FIFO，最多10个双向端点，专用DMA12位ITU-R BT.601/656图像传感器接口（ISI）ISO可以FD；ISO 1189801:2015（仅限B版）三个USART。USART0/1/2支持LIN模式、ISO7816、IrDA®、RS-485、SPI、曼彻斯特和调制解调器模式；USART1支持LON模式。五个支持SleepWalking™的2线UART三个双线接口（TWIHS）（I2C兼容），支持SleepWalking™四路输入/输出串行外围接口（QSPI），接口高达256 MB闪存，并具有就地执行和动态加扰功能两个串行外围接口（SPI）一个串行同步控制器（SSC），支持I2S和TDM两个IC间声音控制器（I2SC）一个高速多媒体卡接口（HSMCI）（SDIO/SD卡/e.MMC）四个三通道16位定时器/计数器（TC），具有捕获、波形、比较和PWM模式，时间恒定。步进电机的正交解码器逻辑和2位格雷上/下计数器两个具有互补输出的4通道16位PWM，死区发生器和用于电机控制的每个PWM的八个故障输入，两个用于管理功率因数校正（PFC）、DC-DC和照明控制的外部触发器。两个模拟前端控制器（AFEC），每个控制器最多支持12个通道，具有差分输入模式和可编程增益级，允许以高达1.7Msps的速度进行双采样和保持。偏移和增益误差校正功能。一个具有差分和过采样模式的2通道12位1 Msps/通道数模控制器（DAC）一个模拟比较器控制器（ACC），具有灵活的输入选择和可选的输入滞后真随机数生成器（TRNG）AES:256-，192-，128位密钥算法，符合FIPS PUB-197规范完整性检查监视器（ICM）。支持安全哈希算法SHA1、SHA224和SHA256。多达114条I/O线，具有外部中断能力（边缘或电平灵敏度）、去抖动、毛刺滤波和片上串联电阻器终端五个并行输入/输出控制器（PIO）工业温度设备的1.7V至3.6V单电源电压LQFP144144引线LQFP，20 x 20 mm，间距0.5 mmLFBGA144、144球TFBGA，10 x 10 mm，间距0.8 mmUFBGA144、144球UFBGA，6 x 6毫米，间距0.4毫米参数
类型 | 描述 |
Part Family | SAME70 |
CPU Type | Cortex-M7 |
MaxSpeed (MHz) | 300 |
Program Memory Size (KB) | 512 |
SRAM (KB) | 256 |
Temp. Range Min. | -40 |
Temp. Range Max. | 105 |
Operation Voltage Min.(V) | 1.7 |
Operation Voltage Max.(V) | 3.6 |
SPI | 5 |
I2C | 3 |
UART | 8 |
QSPI | 1 |
Crypto Engine | Yes |
Internal Oscillator | 4,8,12Mhz, 32Khz |
Pin Count | 144 |
Secure Boot | No |
