说明

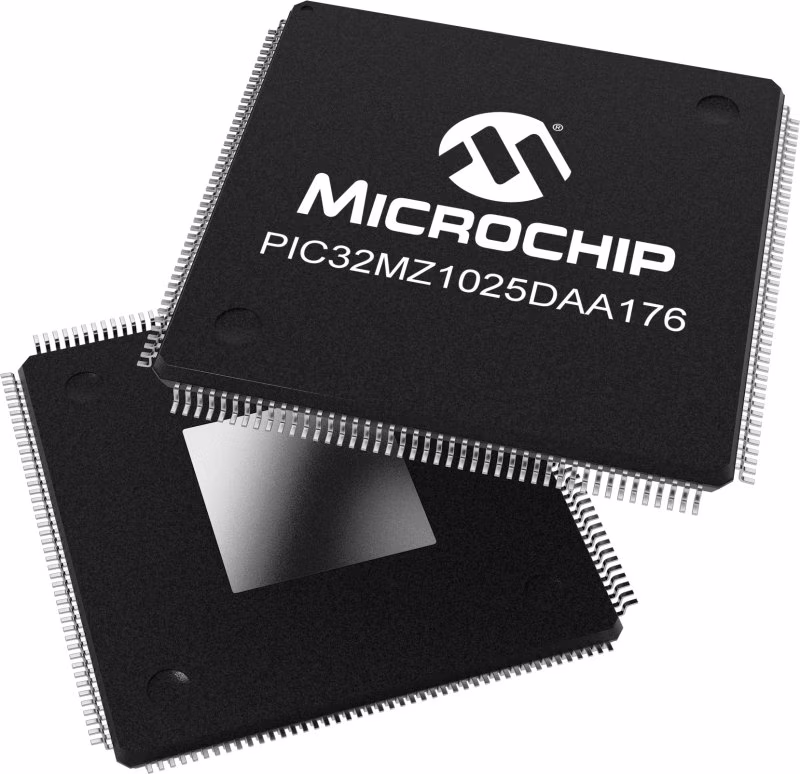

PIC32MZ DA系列提供了类似MPU的性能，易于设计用于GUI设计的MCU，其2MB闪存和640KB SRAM，可用的片上32MB或128MB外部可寻址DDR2 DRAM，集成图形控制器，图形处理器，200 MHz速度，12位18 MSPS ADC模块，最多45个模拟输入，CAN和HS USB。

特性

• 200 MHz/330 DMIPS，MIPS32 microAptiv核心
• 支持实时更新的双面板闪存
• 12位、18 MSPS、45通道ADC模块
• 用于优化嵌入式操作系统执行的内存管理单元
• microMIPS模式，可实现高达35%的代码压缩
• CAN、UART、I2C、PMP、EBI、SQI和模拟比较器
• 用于音频处理和播放的SPI/I2S接口
• 高速USB设备/主机/OTG
• 10/100 Mbps以太网MAC，带MII和RMII接口
• 外围设备和内存区域访问控制
• 温度范围-40°C至85°C，-40°C至105°C（计划）
• 工作电压范围为2.3V至3.6V
• 1MB闪存（外加160 KB的引导闪存）
• 256KB SRAM内存
• microMIPS模式，可将代码大小缩小35%
• 四个64位累加器
• 单循环MAC、饱和和分数数学
• 符合IEEE 754
• 代码高效（C和Assembly）体系结构
• 多种电源管理选项，可实现极致省电（VBAT、深度睡眠、睡眠和空闲）
• 深度睡眠电流：＜1µA（典型）
• 集成POR和BOR
• VDDIO上的可编程高/低电压检测（HLVD）和VDDR1V8上的高电压检测（HVD）
• 可编程PLL和振荡器时钟源
• DDR2专用PLL
• 故障保护时钟监视器
• 独立看门狗和Deadman计时器
• 快速唤醒和启动
• 50 MHz SD/SDIO/eMMC总线接口
• 50 MHz外部总线接口（EBI）
• 80 MHz串行四路接口（SQI）
• 外围引脚选择（PPS）功能可启用功能重映射
• 最多8个硬件DMA通道，具有自动数据大小检测功能
• 六个UART模块（25 Mbps）：支持LIN 1.2和IrDA协议
• 两个CAN模块2.0B活动，支持DeviceNet寻址
• 六个4线SPI模块（80 Mbps）
• SQI可配置为额外的SPI模块（50 MHz）
• 五个I2C模块（高达1Mbaud），支持SMBus
• 并行主端口（PMP）
• 硬件实时时钟和日历（RTCC）模块
• 九个16位定时器/计数器（四个16位对组合起来创建四个32位定时器）
• 九输入捕获（IC）和九输出比较（OC）/PWM输出
• 3层图形控制器，最高支持24位颜色
• 高性能2D图形处理单元（GPU）
• 音频数据通信：I2S、LJ、RJ、USB
• 音频数据控制接口：SPI和I2C™
• 音频数据主时钟：带USB同步的部分时钟频率
• 12位ADC模块：
• 18Msps速率，具有六个采样保持（S&H）电路（五个专用电路和一个共享电路）
• 最多45个模拟输入
• 可在睡眠和空闲模式下工作
• 多个触发源
• 六个数字比较器和六个数字滤波器
• 具有32个可编程电压参考的两个比较器
• 精度为±2°C的温度传感器
• 充电时间测量单元（CTMU）
• AEC-Q100 REVG（2级-40℃至+105℃）（计划）
• B级安全库，IEC 60730
• 备用内部振荡器
• 在电路和应用程序中编程
• 4线MIPS®增强型JTAG接口
• 无限程序和12个复杂数据断点
• IEEE 1149.2兼容（JTAG）边界扫描
• 基于非侵入性硬件的指令跟踪
• MPLAB Harmony−PIC32软件开发框架
• 支持本机DSP/分数和FPU的C/C++编译器
• TCP/IP、USB、图形和mTouch中间件
• MFi、Android和蓝牙音频框架
• RTOS内核、Express Logic ThreadX FreeRTOS、OPENRTOS、Micriµm、µC/OS和SEGGER embOS
