Microchip微芯_MCP3905A_产品介绍

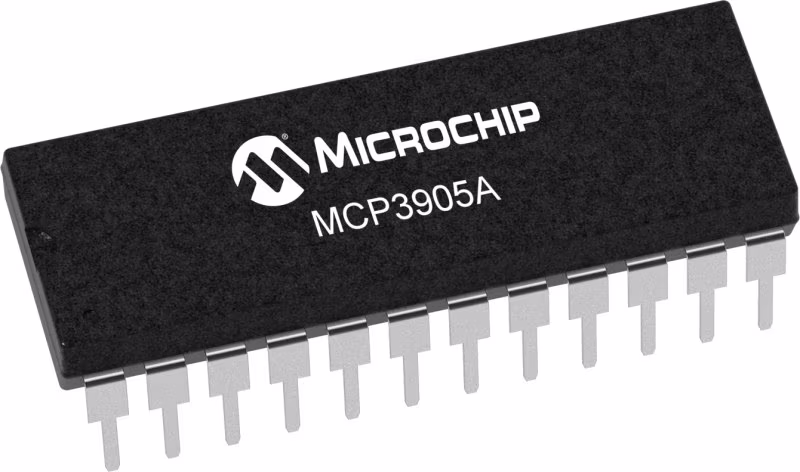

Microchip微芯 MCP3905A 产品介绍

2026-04-14 0次

说明

MCP3905A是一款支持IEC 62053国际能源计量规范的能源测量IC。该设备的输出包括与输入处的平均有功（实际）功率成比例的频率以及与用于仪表校准的瞬时功率成正比的较高频率输出。MCP3905A包含两个可编程增益高达16的16位delta-sigma ADC，可实现小型分流表设计，用于测量宽范围的Ib和Imax电流。集成片上电压参考具有15 ppm//°C的超低温漂移。

特性

Supplies active (real) power measurement for single-phase, residential energy metering

Supports IEC 62053 International Energy Metering Specification and legacy IEC 1036/61036/687 Specifications

Two multi-bit, DAC, second-order, 16-bit, Delta-Sigma Analog-to-Digital Converters (ADCs)

Ultra-low drift on-chip reference: 15 ppm/°C (typ.)

Low IDD of 4 mA (typ.)

500:1 Dynamic Range

AEC-Q100 Grade 1

Available in a 7.8 x 8.2 SSOP package

Industrial Temperature Range: -40°C to +85°C and Extended Temperature Range: -40°C to +125°C

参数

类型	描述
Resolution	16
Sample Rate kSPS Max	14
Input Channels Differential	2
SNRTyp	0
SFDRTyp	0
ENOB	0
INLTypLSB	0
