Microchip微芯_MCP3910_产品介绍

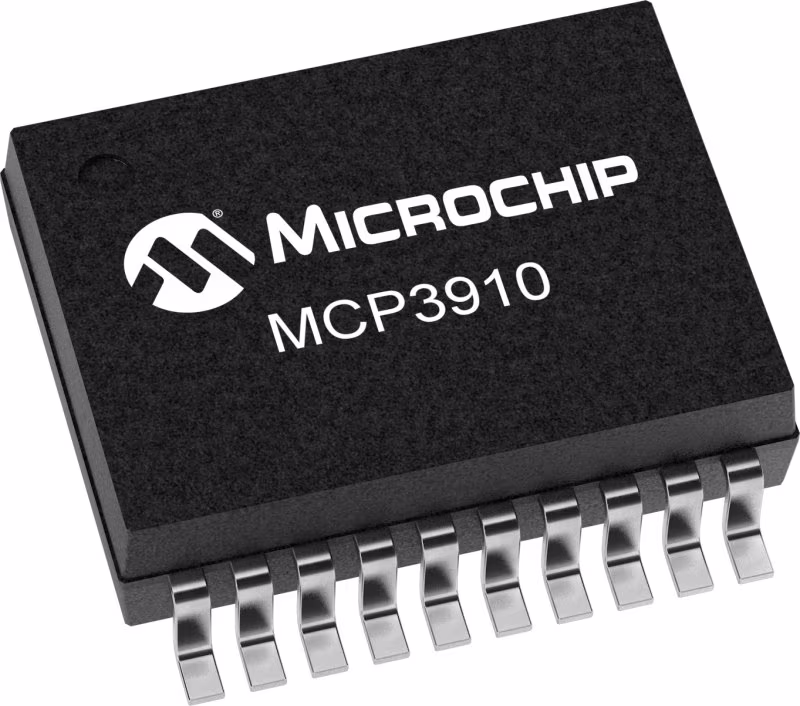

Microchip微芯 MCP3910 产品介绍

2026-04-14 0次

说明

MCP3910是一款3V双通道模拟前端（AFE），包含两个同时采样的德尔塔-西格玛模数转换器（ADC）、两个PGA、相位延迟补偿块（1µs分辨率）、低漂移（9ppm/°C）1.2V内部参考电压、调制器输出块和高速20MHz SPI兼容串行接口。对于基于多相并联的电能表，MCP3910双线串行接口每相只需要一个双向隔离器，大大降低了系统成本。MCP3910能够连接各种电压和电流传感器，包括分流器、电流互感器、Rogowski线圈和霍尔效应传感器。它能够支持10000:1的动态范围

特性

Flexible serial interface that includes both SPI and a simple 2-wire interface ideal for polyphase shunt energy meters

Programmable Data Rate up to 125 ksps- 4 MHz Maximum Sampling Frequency

Oversampling Ratio up to 4096

Ultra Low Power Shutdown Mode with <2 µA

-122 dB Crosstalk between the Two Channels

Differential Voltage Reference Input Pins

High Gain PGA on Each Channel (up to 32V/V)

Separate Modulator Output Pins for Each Channel

Separate Data Ready Pin for Easy Synchronization

Individual 24-bit Digital Offset and Gain Error Correction for Each Channel

Continuous Read/Write Modes for Minimum Communication

Available in Small 20-lead QFN and SSOP Packages

Specifications valid down to -45°C operation

AEC-Q100 Grade 1

参数

类型	描述
Resolution	24
Sample Rate kSPS Max	125
Input Channels Differential	2
SNRTyp	94
SFDRTyp	112
ENOB	15.2
INLTypLSB	5
