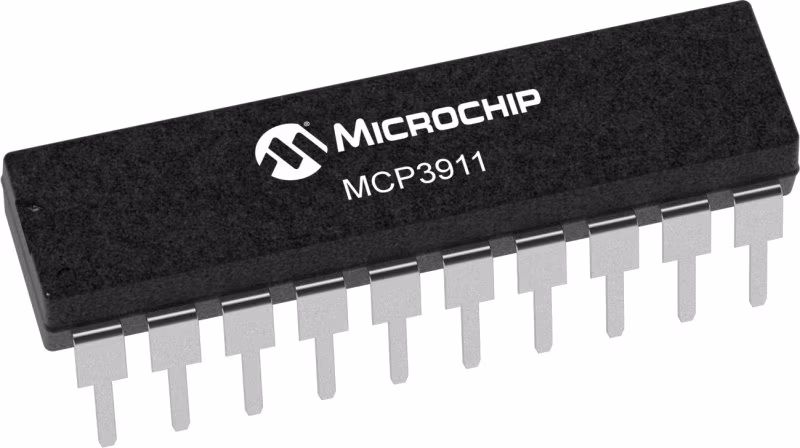

Microchip微芯 MCP3911 产品介绍

2026-04-14 0次

说明

MCP3911是一款2.7V至3.6V双通道模拟前端（AFE），包含两个同时采样的德尔塔-西格玛模数转换器（ADC）、两个PGA、相位延迟补偿块（1µs分辨率）、低漂移（9ppm/°C）1.2V内部电压参考、调制器输出块和高速20MHz SPI兼容串行接口。MCP3911能够连接各种电压和电流传感器，包括分流器、电流互感器、Rogowski线圈和霍尔效应传感器。它支持10000:1的动态范围。

请联系jeff.keip@microchip.com如果你需要在本页找不到的东西

特性

Flexible serial interface that includes both SPI and a simple 2-wire interface ideal for polyphase shunt energy meters

Programmable Data Rate up to 125 ksps- 4 MHz Maximum Sampling Frequency

Oversampling Ratio up to 4096

Ultra Low Power Shutdown Mode with <2 µA

-122 dB Crosstalk between the Two Channels

Differential Voltage Reference Input Pins

High Gain PGA on Each Channel (up to 32V/V)

Separate Modulator Output Pins for Each Channel

Separate Data Ready Pin for Easy Synchronization

Individual 24-bit Digital Offset and Gain Error Correction for Each Channel

Continuous Read/Write Modes for Minimum Communication

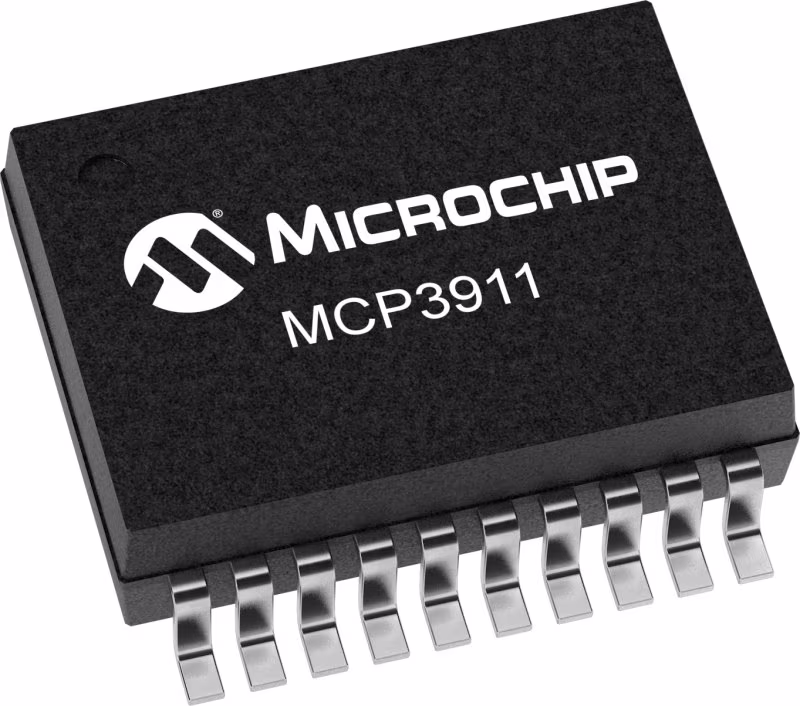

Available in Small 20-lead QFN and SSOP Packages

Specifications valid down to -45°C operation

AEC-Q100 Grade 1

参数

类型	描述
Resolution	24
Sample Rate kSPS Max	125
Input Channels Differential	2
SNRTyp	95
SFDRTyp	111
ENOB	15.4
INLTypLSB	5
