说明

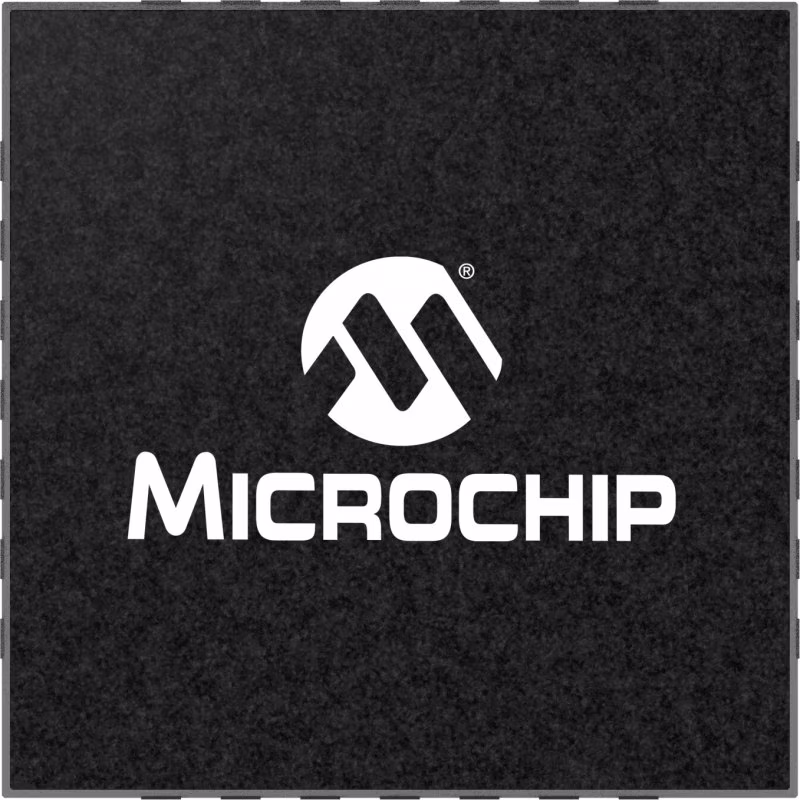

Microchip RE46C420是一款低功耗烟雾探测器模拟前端（AFE），适用于电池供电的应用。AFE为基于微控制器（MCU）的多标准烟雾探测器提供所有所需的模拟、接口和功率调节功能。它可以由两个AA电池供电，也可以由一个锂电池供电。RE46C420具有与光电烟雾室接口的集成光放大器、两个独立控制的可编程LED驱动器、用于监测系统电压的模拟缓冲电路（ABUF）、四端CO或有毒气体传感以及3.3V调节器。RE46C420能够满足UL-217 9th Ed和UL-268 7的要求^thEd规范，并可通过其可编程设计和丰富的功能集轻松适应新版本。对于不需要CO监测的设计，请参阅RE46C421，它具有双输入集成光放大器。有关同时需要CO监测和双照片输入的设计，请参阅RE46C422。

特性

Operation from Two AA Batteries, Single Lithium Battery

Low Quiescent Current

4 V, 8.5 V, 10 V, 11.5 V, 17 V Boost Converter

3.3 V Regulator

Piezoelectric Horn Driver

Dual Independently Controlled LED Drivers with Programmable Current up to 200 mA

Programmable Gain Integrating Op Amp with Effective Transimpedance > 20 M at 100 μs

Internal Op Amp for use with CO or Toxic Gas Sensor
• Rail-to-Rail Inputs and Output
• Unity Gain Stable
• 10 kHz Gain Bandwidth Product

Buffered Internal CO Reference

Analog Buffer for Sensing Multiple Internal Voltages (ABUF)

Alarm Interconnect

SPI Controlled
