正在供货
说明

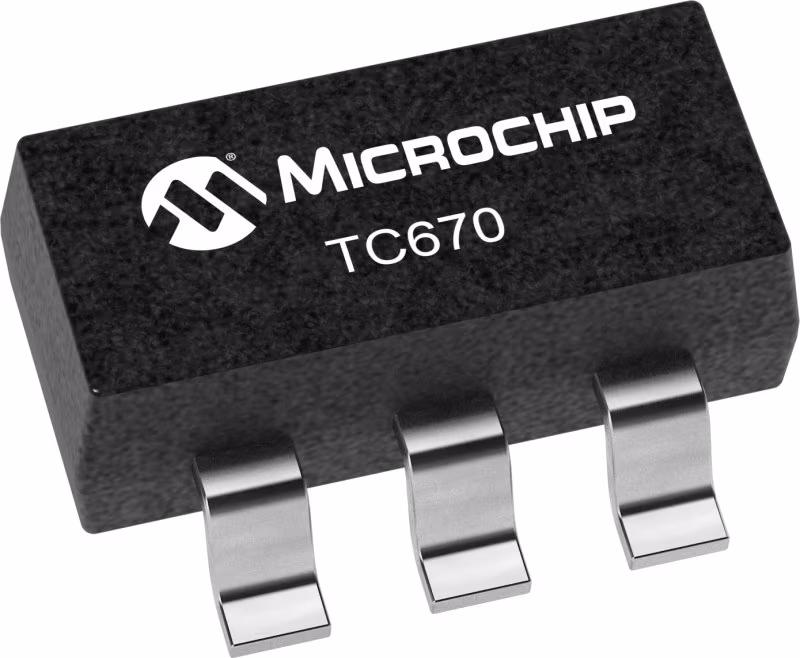

TC670是一种集成的风扇转速传感器，可预测和/或检测风扇故障，防止对带冷却风扇的系统造成热损坏。当风扇转速降至用户指定水平以下时，TC670发出ALERT信号。通过这种设计，临界最小风扇速度由用户决定。然后通过TC670的THRESHOLD引脚上的电阻分压器设置风扇警报级别。当达到最低风扇转速时，ALERT引脚从数字HIGH（高）变为LOW（低）。这种故障检测适用于所有线性控制的2线制风扇。TC670无需3线风扇解决方案。
CLEAR（清除）选项可用于重置ALERT（报警）信号，允许灵活地将TC670的ALERT输出与系统中的其他报警/故障中断连接起来。可以实现此功能，以使虚假的风扇故障条件不会启动系统关闭。TC670被指定在-40°C至85°C的整个工业温度范围内运行。TC670采用SOT23-6引脚封装，运行时消耗90uA（典型值）。节省空间的封装和低功耗使该设备成为需要风扇转速监测的系统的理想选择。TC670是一种集成风扇转速传感器，可预测和/或检测风扇故障，防止对带冷却风扇的系统造成热损坏。当风扇转速降至用户指定水平以下时，TC670发出ALERT信号。TC670是一种预测性风扇故障检测器，每当风扇的RPM低于用户可编程的RPM水平时，它就会发出信号。
特性
- Fan Wear-out Detection for 2-Wire Linear Controlled Fans
- Replacement System for 3-Wire Fans
- Fan Alert Signal when Fan Speed is below Programmed Threshold
- CLEAR Capability for Eliminating False Alarm
- Low Operating Current, 90uA (typ)
- VDD Range 3.0V to 5.5V
参数
类型 | 描述 |
Device Description | Predictive Fan Fault Detector |
Typical Accuracy (°C) | N/A |
Over Temp Alert | False |
SM Bus | False |
Predictive Fan Fault | True |
Max. Supply Current (µA) | 150 |
Max Accuracy @ 25°C (°C) | N/A |
Integrated temp Sensor | False |
Fan Sense | True |
External Temp Input | False |
Auto Shutdown | False |
PWMFreq | N/A |
FanSpeedTable | N/A |
Temp. Range Max. (°C) | +85 |
Temp. Range. Min. (°C) | -40 |
Vcc Range Max. (V) | +5.5 |
Vcc Range Min. (V) | +3.0 |
