说明

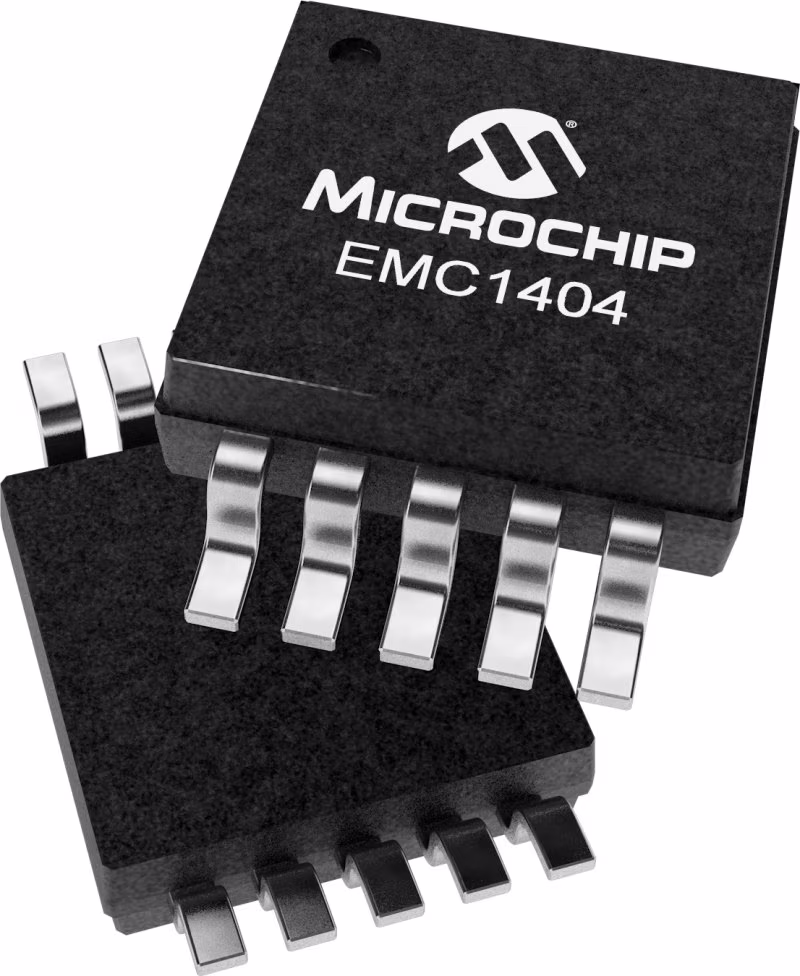

EMC1403和EMC1404是高精度、低成本的系统管理总线（SMBus）温度传感器。电阻误差校正（REC）、贝塔补偿（支持需要BJT/晶体管型号的CPU二极管，包括45nm、65nm和90nm处理器）和自动二极管类型检测等先进功能相结合，为复杂的环境监测应用提供了强大的解决方案。

每个设备都为外部二极管温度提供±1°的精度，为内部二极管温度提供了±2°C的精度。EMC1403监测三个温度通道（两个外部通道和一个内部通道）。EMC1404监测四个温度通道（三个外部通道和一个内部通道）。

电阻误差校正自动消除由串联电阻引起的温度误差，从而使热敏二极管的布线更加灵活。贝塔补偿消除了由当今精细几何处理器中常见的低可变贝塔晶体管引起的温度误差。自动贝塔检测功能监测每个外部二极管/晶体管，并确定最佳传感器设置，以实现精确的温度测量，而不考虑处理器技术。这使得用户无需为每个温度监测应用程序提供独特的传感器配置。这些先进的功能加上±1°C的测量精度，为关键温度监测应用提供了一种低成本、高度灵活和准确的解决方案。

特性

• supports 45nm, 65nm, and 90nm CPU thermal diodes.
• Automatically determines external diode type and optimal settings
• Resistance Error Correction
• ±1°C Accuracy (60°C < TDIODE < 100°C)
• 0.125°C resolution
• Anti-parallel diodes for extra diode support
• ±2°C accuracy
• 3.3V Supply Voltage
• Programmable temperature limits for ALERT# and THERM#
• 10-pin 3mm x 3mm DFN
• 10-pin MSOP
• 14-pin SOIC
• Notebook Computers
• Desktop Computers
• Industrial
• Embedded applications
