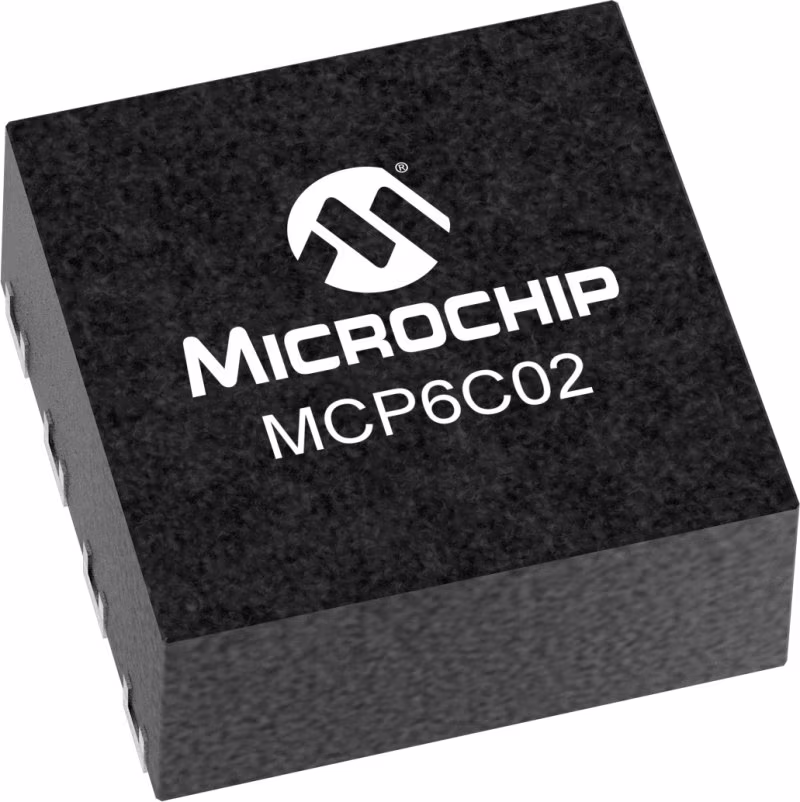

MCP6C02

正在供货

零漂移，高侧电流检测放大器

Microchip微芯 MCP6C02 产品介绍

2026-04-14 0次

说明

这个MCP6C02高侧电流检测放大器为极低偏移提供输入偏移电压校正以及偏移漂移。该设备提供20、50和100的预设增益V/V。输入共模范围从3V扩展到65V，电源工作电压为2V至5.5V。

特性

Zero-drift architecture

Bidirectional or unidirectional operation

Maximum offset less than 16 µV

Maximum offset drift less than 85 nV/°C

Specified input common-mode range: 3V to 65V

Bandwidth of 500 kHz (typical)

Enhanced EMI rejection

Specified from -40 to +125°C (SOT-23 Package)

Specified from -40 to +150°C (VDFN Package)

Small 6-pin SOT-23 and 8-pin 3x3 VDFN packaging

Grade 1: 6-pin SOT-23 package
Grade 0: 8-pin VDFN package

参数

类型	描述
Input Common Mode Voltage Min (V)	3
Input Common Mode Voltage Max (V)	65
Supply Voltage Min (V)	2
Supply Voltage Max (V)	5.5
Vos Max (µV)	16
Vos Drift Max (nV/°C)	85
Gain	20, 50, 100
Gain Error Max (%)	1.6
Bandwidth (kHz)	500
Iq Typical (µA)	490
Iq Max (µA)	725
CMRR Min (dB)	132
PSRR Min (dB)	109
EMI Protection	True
