说明

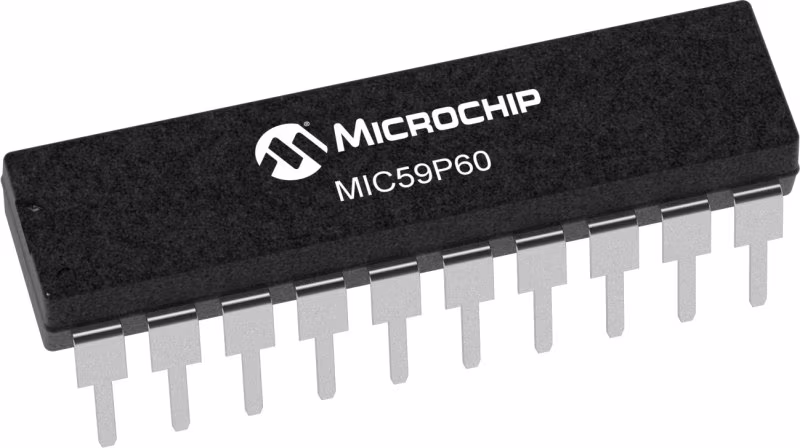

MIC59P60串行输入锁存驱动器是一种高电压（80V）、大电流（500mA）集成电路，由八个CMOS数据锁存器、每个锁存器的双极达林顿晶体管驱动器以及用于公共CLEAR、STROBE、CLOCK、serial data input和OUTPUT ENABLE功能的CMOS控制电路组成。与MIC5842类似，该设备上提供的额外保护电路包括热关闭、欠压锁定（UVLO）和过电流关闭。双极/CMOS组合提供了具有最大接口灵活性的极低功耗锁存器。MIC59P60具有能够吸收500mA的集电极开路输出和用于电感负载瞬态抑制的集成二极管，最小输出击穿电压额定值为80V（50V持续）。驱动器可以使用分流电源操作，其中负电源降至-20V，并且可以并联以获得更高的负载电流能力。使用5V逻辑电源，MIC59P60的工作频率通常高于5MHz。使用12V逻辑电源，可获得明显更高的速度。CMOS输入与标准CMOS、PMOS和NMOS电路兼容。TTL电路可能需要上拉电阻器。通过使用串行数据输出，驱动器可以级联用于需要额外驱动线的接口应用。这八个输出中的每一个都有一个500 mA的独立过电流关闭。过电流关闭后，受影响的通道将关闭，标志将变低，直到VDD循环或ENABLE/RESET引脚脉冲变高。小于2µs的电流脉冲不会激活电流关闭。温度高于165°C将关闭设备并激活错误标志。UVLO电路防止在低VDD下操作；提供了0.5V的磁滞。

特性

• 3.3MHz Minimum Data-Input Rate
• Output Current Shutdown (500mA Typical)
• Undervoltage Lockout
• Thermal Shutdown
• Output Fault Flag
• CMOS, PMOS, NMOS, and TTL Compatible
• Internal Pull-Up/Pull-Down Resistors
• Low Power CMOS Logic and Latches
• High Voltage Current Sink Outputs
• Output Transient-Protection Diodes
• Single or Split Supply Operation
