说明

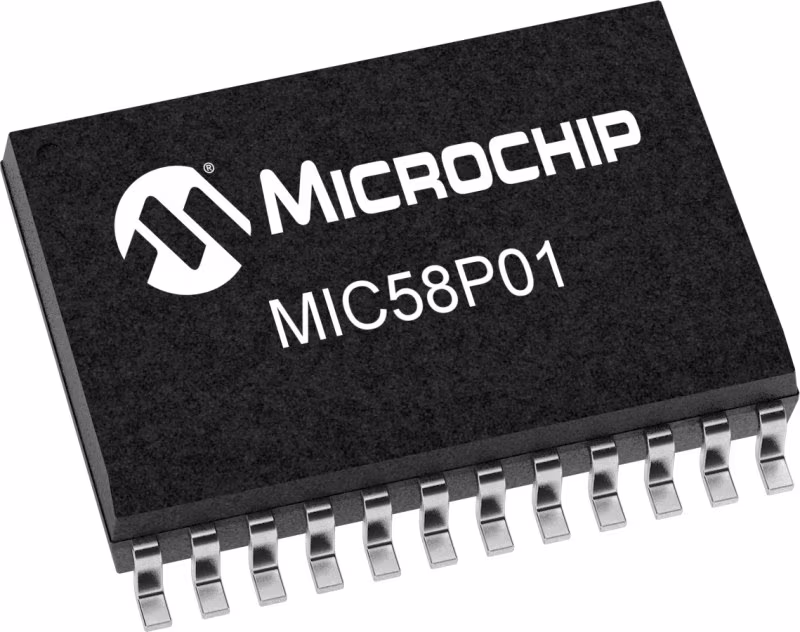

MIC58P01并行输入锁存驱动器是一种高电压（80V）、大电流（500mA）集成电路，由八个CMOS数据锁存器、每个锁存器的双极达林顿晶体管驱动器以及用于公共CLEAR、STROBE和OUTPUT ENABLE功能的CMOS控制电路组成。与MIC5801类似，该设备上提供的额外保护电路包括热关闭、欠压锁定（UVLO）和过电流关闭。双极/CMOS组合提供了具有最大接口灵活性的极低功耗锁存器。MIC58P01具有能够吸收500mA的集电极开路输出和用于电感负载瞬态抑制的集成二极管，最小输出击穿电压额定值为80V（50V持续）。驱动器可以并联以获得更高的负载电流能力。使用5V逻辑电源时，MIC58P01的工作频率通常高于5MHz。使用12V逻辑电源，可获得明显更高的速度。CMOS输入与标准CMOS、PMOS和NMOS电路兼容。TTL电路可能需要上拉电阻器。这八个输出中的每一个都有一个500mA的独立过电流关闭。当前关闭时，受影响的通道将关闭，直到VDD循环或ENABLE/RESET引脚脉冲变高。小于2µs的电流脉冲不会激活电流关闭。温度高于165°C将关闭所有输出。UVLO电路在低VDD时禁用输出；提供了0.5V的磁滞。

特性

• 4.4MHz Minimum Data Input Rate
• High-Voltage, High-Current Outputs
• Per-Output Overcurrent Shutdown (500mA typical)
• Undervoltage Lockout
• Thermal Shutdown
• Output Transient Protection Diodes
• CMOS, PMOS, NMOS, and TTL Compatible Inputs
• Internal Pull-Down Resistors
• Low-Power CMOS Latches
