说明

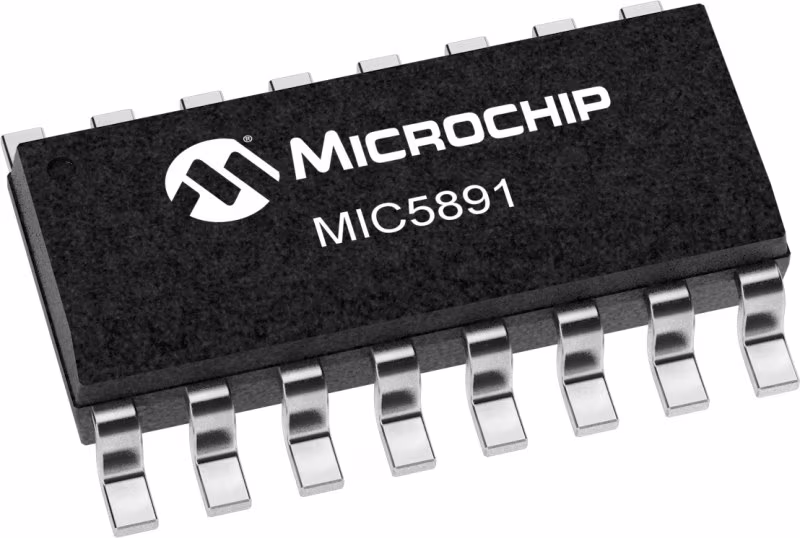

MIC5891锁存驱动器是一种高电压、大电流集成电路，由八个CMOS数据锁存器、用于公共STROBE和OUTPUT ENABLE的CMOS控制电路以及用于每个锁存器的双极达林顿晶体管驱动器组成。双极/MOS结构提供了具有最大接口灵活性的极低功率锁存器。MIC5891通常在5MHz下工作，并配有5V逻辑电源。CMOS输入与标准CMOS、PMOS和NMOS逻辑电平兼容。TTL电路可以与适当的上拉电阻器一起使用，以确保适当的逻辑高输入。CMOS串行数据输出允许在需要超过8位时级联额外的驱动器。MIC5891具有带抑制二极管的开射极输出，用于防止感应负载瞬态。输出晶体管能够提供500mA的电源，并且在导通状态下将维持至少35V。由于封装功率限制，所有驱动器在最大额定电流下同时运行需要减少占空比。输出可以并联以获得更高的负载电流能力。MIC5891有16引脚塑料DIP封装（N）和16引脚宽SOIC封装（WM）两种。

特性

• High-voltage, high-current outputs
• Output transient protection diodes
• CMOS-, PMOS-, NMOS-, and TTL-compatible inputs
• 5MHz typical data input rate
• Low-power CMOS latches
