说明

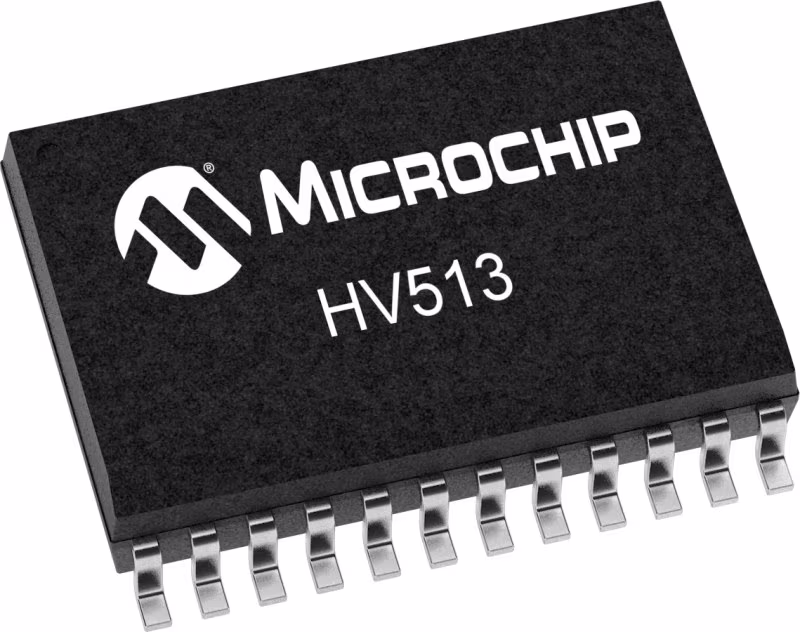

HV513是具有8个高压推挽输出的低压串行到高压并行转换器。该装置被设计用于驱动诸如压电换能器之类的小电容负载。它还可以用于任何需要多个高电压输出的应用，具有中等电流源和电流汇功能。该设备由一个8位移位寄存器、8个锁存器和控制逻辑组成，用于执行输出的极性选择和消隐。在时钟从低到高的转变中，数据通过移位寄存器移位。为级联设备提供了数据输出缓冲器。移位寄存器的操作不受LE、BL、POL或HI-Z控制输入的影响。当LE为高时，发生从移位寄存器到锁存器的数据传输。当LE为低电平时，锁存器中的数据被存储。提供高Z（HI-Z）引脚以将所有输出设置在高Z状态。所有输出都具有短路保护，可检测输出是否已达到所需的输出状态。如果输出不跟踪所需状态，则SHORT引脚将为低电平。在正常操作下，该输出将在输出过渡期内脉冲低；详见SC时序图。所有输出在接通电路之前都将有一个断开，以减少输出状态变化期间的交叉电流。POL、BL、LE和HI-Z输入具有内部上拉电阻器。

特性

• HVCMOS® technology
• Operating output voltage of 250V
• Low power level shifting from 5.0 to 250V
• Shift register speed 8.0MHz @ VDD = 5.0V
• 8 latch data outputs
• Output polarity and blanking
• Output short circuit detect
• Output high-Z control
• CMOS compatible inputs
