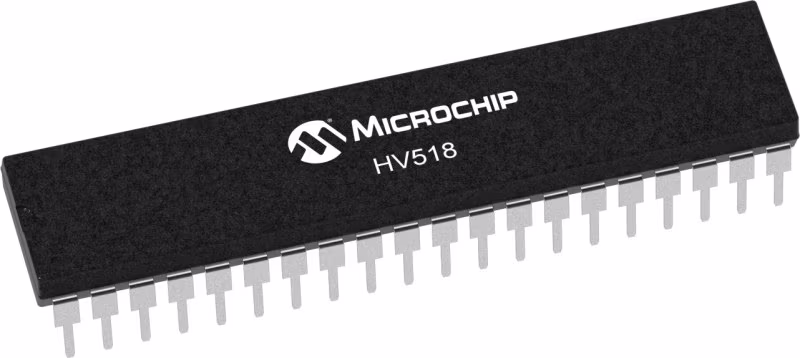

Microchip微芯 HV518 产品介绍
2026-04-14
0次
说明
HV518设计用于真空荧光或直流等离子体应用，可作为分段、数字或矩阵显示驱动器。每个器件有32个输出、32个锁存器和一个32位级联移位寄存器。串行数据在时钟输入的LOW到HIGH转换时进入移位寄存器。在锁存使能（LE）为高的情况下，并行数据通过32位锁存器传输到输出缓冲器。当LE为低电平时，数据被存储在锁存器中。当STROBE（STR）为LOW（低）时，所有输出都被启用；如果STROBE为HIGH，则所有输出均为LOW。
特性
- 32 output lines
- 90V output swing
- Active pull-down
- Latches on all outputs
- Up to 6.0MHz @ VDD = 5.0V
- -40°C to +85°C operation
参数
类型 | 描述 |
Type | Source-Sink |
Output Channels | 32 |
Vout Operating (V) - Transient | 90 |
Vout Operating (V) - Sustained | 80 |
Iout (mA) per Channel | -25.0, +2.0 |
Output Structure | Half-Bridge |
Input Structure | Serial |
Minimum Data Clock (MHz) | 6 |
General Description | Serial to parallel converter with latches, enable, and strobe; Specially targetd as Vacuum-Fluorescent Display Drive |
Package | 44/PLCC 40/PDIP |
