说明

HV53011是用于表面触觉应用的高电压驱动器解决方案。它由16个推挽式驱动器组成，能够+/-135V输出摆动，并具有归零（RTZ）功能。每个输出驱动程序都能够进行寻源

每个高电压输出能够驱动高达250pF的电容性负载。该设备还集成了全局电流传感器功能，用于监测充电和放电电流。

测量的电流通过电流感测电阻器映射到比例因子为3.1 V/V的低压模拟输出。

SPI接口用于在微控制器/处理器和高压驱动器之间进行通信。此接口可接受3.3V逻辑I/O信号，最高时钟速度为32 MHz。五个数字锁存控制信号管理数据流和发射模式。它将输出建立为四种可能状态之一：VPP、VNN、0V或高阻抗。

正确的通电和断电顺序对于确保高压驱动器的运行至关重要。该驱动器需要四个高压电源轨（VPP、VPF、VNN、VNF）和三个低压电源轨（VCC、VSS）

和VLL。配套的集成驱动器IC HV53001具有内置的通电/断电顺序控制电路，以保持正确的顺序。

关闭功能可用于禁用驱动器，并将其设置为在驱动器工作时消耗最小功率。

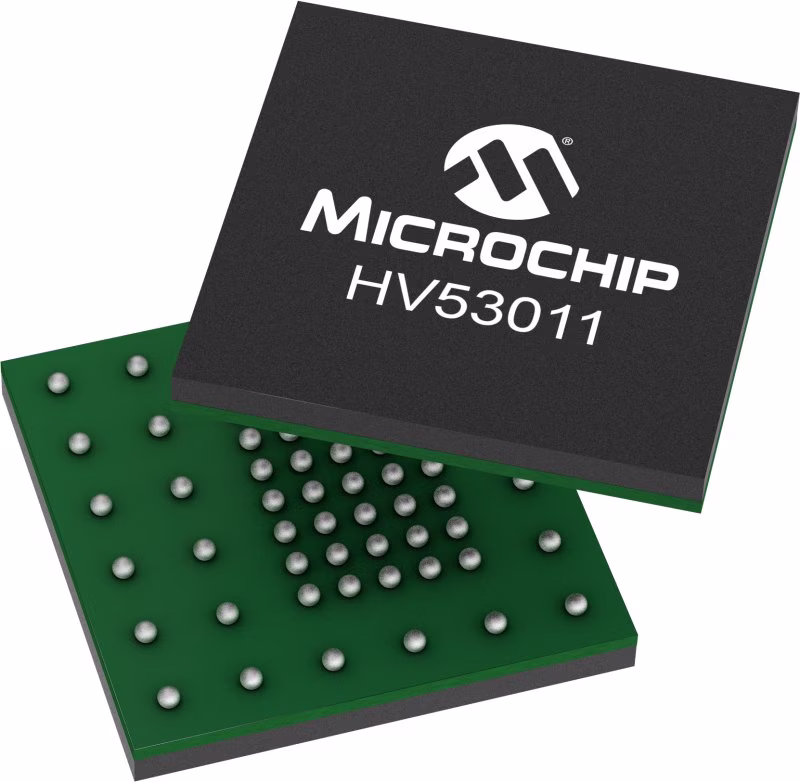

HV53011设备封装在8 x 8 mm 59球TFBGA封装中。为了安全起见，所有高压I/O都有足够的间隙。

Microchip与Tanvas合作开发了这款芯片组，该芯片组优化了尺寸和功能，实现了表面触觉应用。 了解更多>>

特性

• 16-Channel Push-Pull Output w/Return-To-Zero (RTZ) and High Impedance (Hi-Z) Functions
• Up to ±135V Output Voltage w/24 mA Minimum Source Sink Output Current (250pF Cload Max)
• Current Sensor Output
• SPI Interface with Quad-Latched (2-Bit/Channel) Architecture
• Power-On Reset Function
• Shutdown Function
• 59-Ball 8 x 8 mm TFBGA Package
