说明

HV53001设备是一种适用于各种应用的集成驱动器解决方案，由三个主要功能块组成：（1）高压驱动器、（2）SPI接口和（3）带功率MOSFET的DC/DC升压控制器。

高压驱动器块包括16个推挽式驱动器，能够实现±135V的输出摆动，并具有归零（RTZ）功能。每个输出驱动器都能提供和吸收至少24毫安的电流。每个高电压输出能够驱动高达250pF的电容性负载。该设备还集成了全局电流传感器功能，用于监测充电和放电电流。测量的电流被映射到

低电压模拟输出，通过电流感测电阻器具有3.1 V/V的比例因子。

SPI接口用于在主机处理器和高压驱动器之间进行通信。此接口可接受3.3V逻辑I/O信号，时钟速度最高可达32MHz。五个数字锁存控制信号管理

数据流和发射模式。它将输出建立为四种可能状态之一：VPP、VNN、0V或高阻抗。

该IC还包括具有功率MOSFET的集成DC/DC控制器。该控制器用于反激式配置，以生成四个高压轨，分别为±135V和±123V的高压驱动器块。

±123V电源轨由两个参考±135V电源轨的12V浮动电源创建。

转换器接受来自单个2.7V-5.5V输入电压轨的输入电压。内置的正电荷泵和简单的外部负电荷泵将输入电源转换为+6.5V和-6.0V电源，为高压驱动器块供电。

正确的通电和断电顺序对于确保高压驱动器的运行至关重要。包括电源序列控制电路，用于用户控制电源以接通或断开高

电压驱动器。它与外部高压FET晶体管一起使用。

DC/DC转换器几乎没有添加安全功能。过电压保护监测两个高压导轨，以保护驾驶员免受过电压条件的影响。短路保护检测到任何短路

通过监测通过功率FET晶体管的电流，在高电压轨处发生事件。当检测到短路时，DC/DC控制器将关闭转换器，并在short引脚处发送故障信号。

转换器IC中还增加了过热监测功能。当检测到温度超过阈值温度时，它会在TEMP引脚上发送故障信号。

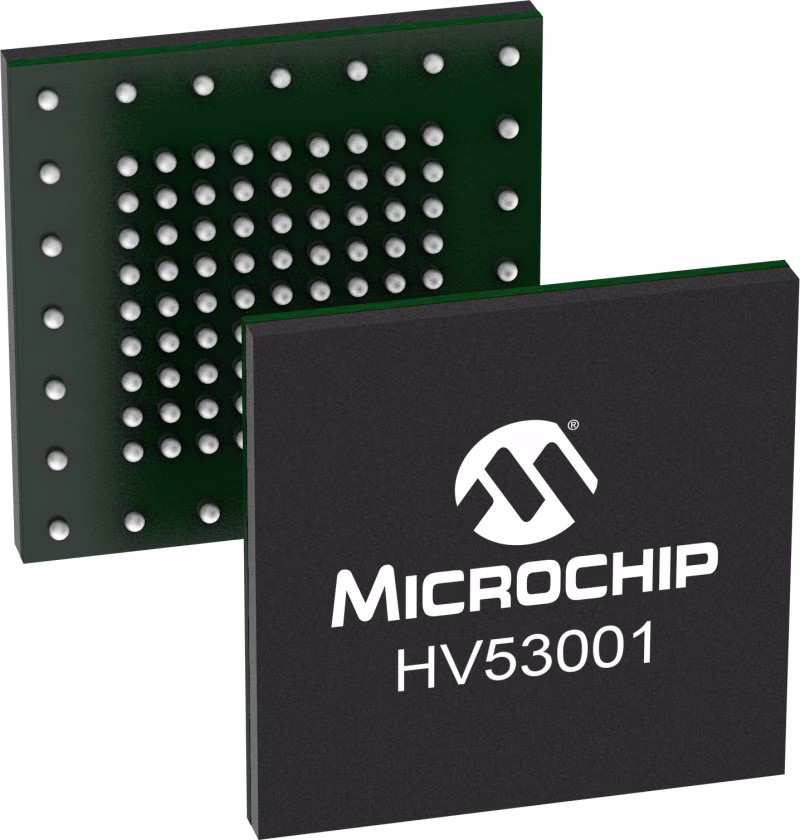

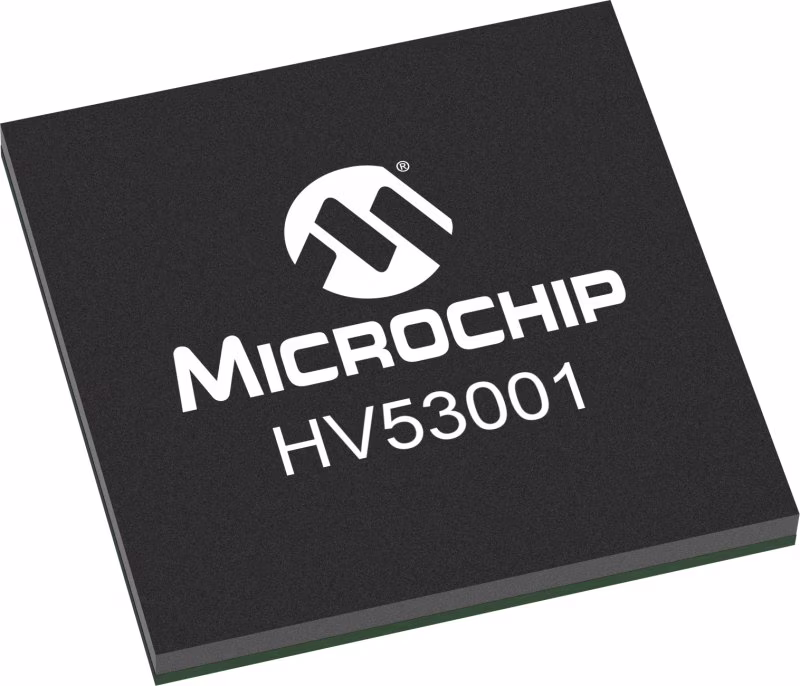

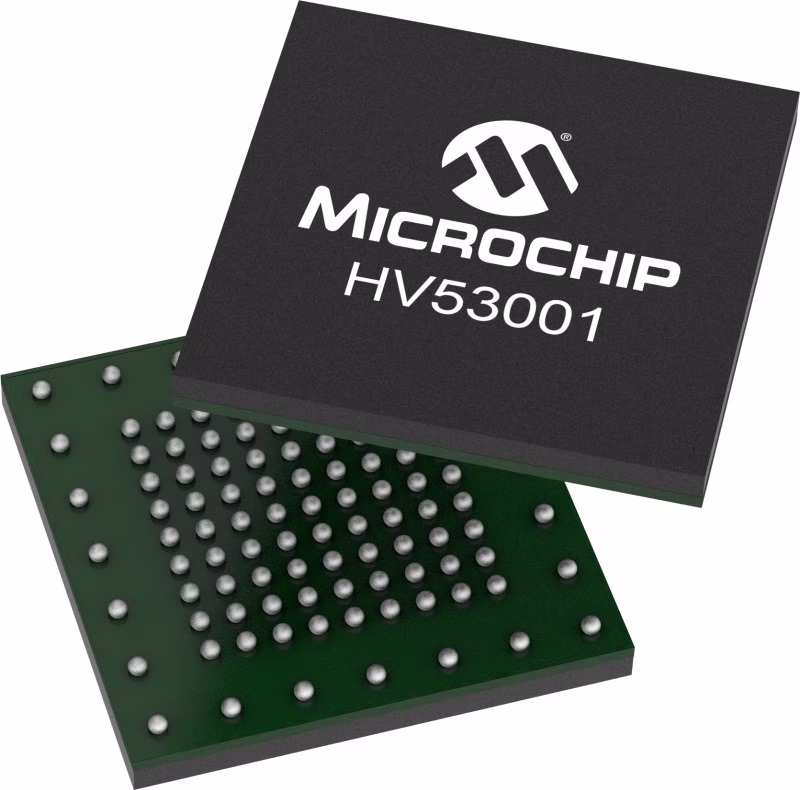

HV53001设备采用9x9mm 105球TFBGA封装。为了安全起见，所有高压I/O都有足够的间隙。

Microchip与Tanvas合作开发了这款芯片组，该芯片组优化了尺寸和功能，实现了表面触觉应用。 了解更多>>

特性

• 16-Channel Push-Pull driver w/Return-To-Zero (RTZ) and High Impedance (Hi-Z) Function
• Up to ±135V Output Voltage, w/24mA Minimum Source Sink Output Current (250 pF Cload Max)
• Current Sensor Output
• SPI Interface with Quad-Latch (2-Bit/Chanel) Architecture
• Power-On Reset Function
• Short Circuit Protection
• Over-Temperature Monitor
• Shutdown Function
• 105-ball 9 x 9 mm TFBGA Package
• DC/DC Boost Converter with Power MOSFET (2.7V to 5.5Vin)
