说明

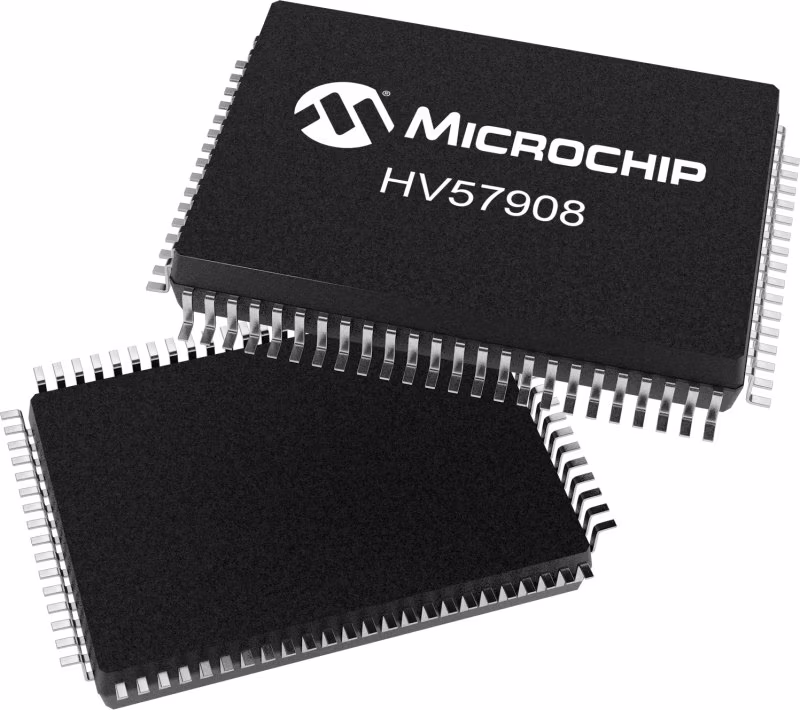

HV57908是一种具有推挽输出的低电压串行到高电压并行转换器。该设备已被设计为用作EL显示器的驱动器。它还可以用于任何需要多输出高压电流源和吸收能力的应用，如驱动等离子体面板、真空荧光显示器或大矩阵LCD显示器。该器件由64位移位寄存器、64个锁存器和控制逻辑组成，用于执行输出的极性选择和消隐。HVOUT1通过极性和消隐逻辑连接到第一移位寄存器的第一级。在时钟的逻辑低到高转换时，数据通过移位寄存器移位。DIR引脚在连接到GND时导致CCW移位，在连接到VDD时导致CW移位。为级联设备提供了数据输出缓冲器。该输出反映了移位寄存器（HVOUT64）最后一位的当前状态。移位寄存器的操作不受LE（锁存使能）、BL（消隐）或POL（极性）输入的影响。当LE输入为高时，发生从移位寄存器到锁存器的数据传输。当LE为低电平时，锁存器中的数据被存储。

特性

• HVCMOS® technology
• 5.0V CMS Logic
• Output voltage up to +80V
• Low power level shifting
• 8.0MHz data rate
• Latched data outputs
• Forward and reverse shifting options (DIR pin)
• Diode to VPP allows efficient power recovery
• Outputs may be hot switched
