说明

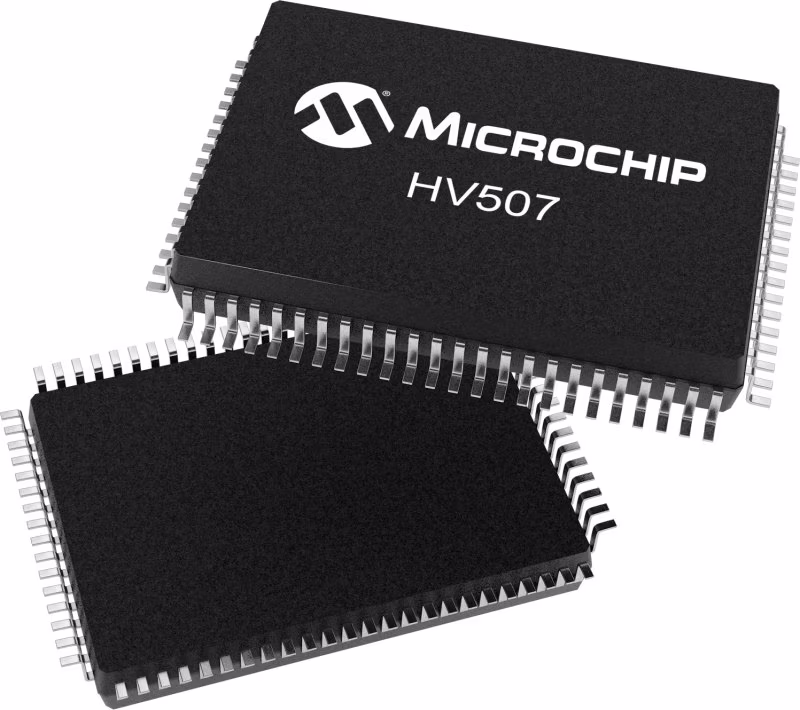

HV507是一个具有64个推挽输出的低电压串行到高电压并行转换器。该设备被设计用于静电应用的打印机驱动程序。它还可以用于任何需要多输出、高电压、低电流源和吸收能力的应用。该器件由64位移位寄存器、64个锁存器和控制逻辑组成，用于执行输出的极性选择和消隐。DIR引脚控制通过设备的数据移位方向。DIR接地时，DIOA为Data In，DIOB为Data Out；数据从HVOUT64移位到HVOUT1。当DIR处于逻辑高电平时，DIOB为Data In，DIOA为Data Out：然后数据从HVOUT1转移到HVOUT64。在时钟从低到高的转变中，数据通过移位寄存器移位。为级联设备提供数据输出缓冲器。移位寄存器的操作不受LE（锁存使能）、BL（消隐）或POL（极性）输入的影响。当LE为高时，发生从移位寄存器到锁存器的数据传输。锁存器中的数据存储在LE从高到低的转换期间。

特性

• Processed with HVCMOS® technology
• Operating output voltages to 300V
• Low power level shifting from 5.0 to 300V
• Shift register speed: 8.0MHz @ VDD = 5.0V
• 64 latched data outputs
• Output polarity and blanking
• CMOS compatible inputs
• Forward and reverse shifting options
