说明

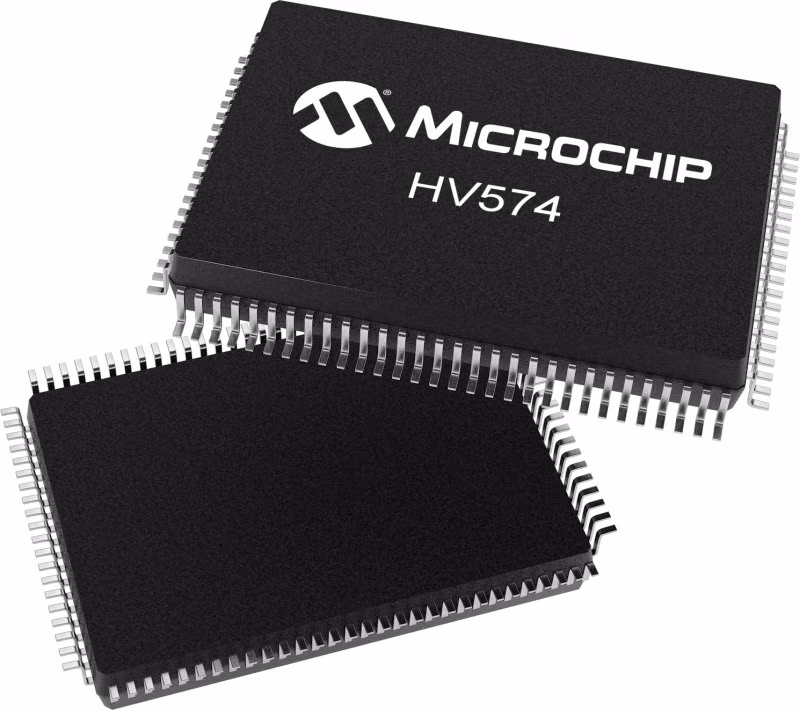

HV574是一种具有推挽输出的低电压串联到高电压并联转换器。此设备是为用作打印机应用程序的驱动程序而设计的。它还可以用于任何需要多输出高压电流整流和吸收能力的应用，如驱动等离子体面板、真空荧光显示器或大矩阵LCD显示器。该设备有4个并行的20位动态移位寄存器，允许4倍于1的数据速率（它们一起计时）。有80个静态锁存器和控制逻辑来执行输出的极性选择和消隐。HVOUT1通过极性和消隐逻辑连接到第一移位寄存器的第一级。在时钟的逻辑低到高转换时，数据通过移位寄存器移位。DIR引脚在连接到GND时导致CCW移位，在连接到VDD时导致CW移位。为级联设备提供了数据输出缓冲器。该输出反映了移位寄存器（HVOUT80）最后一位的当前状态。移位寄存器的操作不受LE（锁存使能）、BL（消隐）或POL（极性）输入的影响。当LE（锁存使能）输入为高时，数据从移位寄存器传输到锁存器。当LE为低电平时，锁存器中的数据被存储。

特性

• HVCMOS® technology
• 5.0V CMS Logic
• Output voltage up to 80V
• Low power level shifting
• 100MHz equivalent data rate using four dynamic shift registers
• Latched data outputs
• Foreward and reverse shifting options (DIR pin)
• Diode to VPP allows efficient power recovery
• Outputs may be hot switched

参数
