Microchip微芯 HV56020 产品介绍

2026-04-14 0次

说明

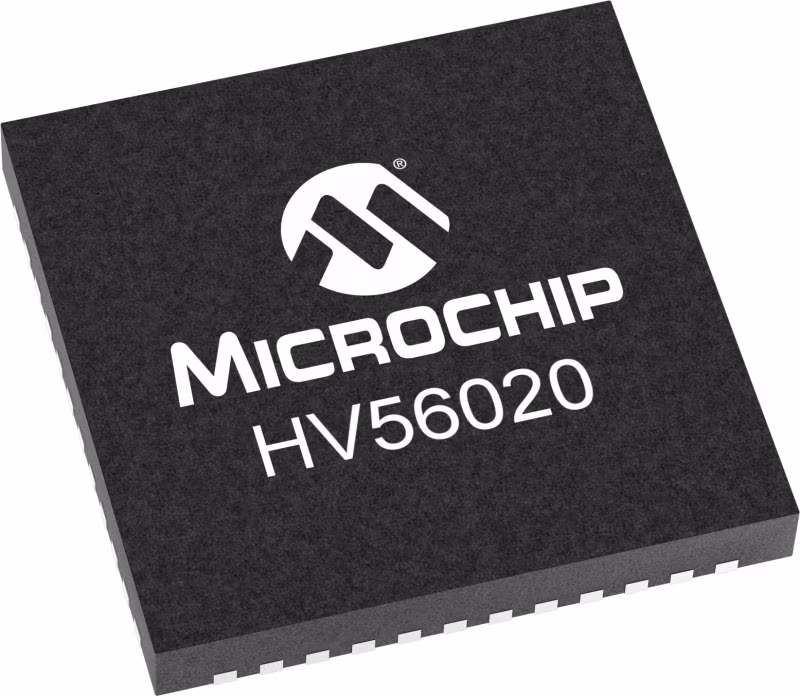

HV56020是一款具有集成升压功能的双放大器，用于驱动用于触觉应用的压电致动器，如Kemet薄膜致动器和其他解决方案。HV56020具有3种功能，特别是双250V运算放大器、升压控制器和功率MOSFET。运算放大器设计用于在225V下以40mA的最小源/汇电流驱动触觉（压电）致动器。升压控制器和功率MOSFET以及外部变压器使用非隔离反激配置为HV运算放大器生成电压供应。

HV56020是HV56020和HV56022之间的主IC，包括升压转换器，而不是HV56022的双放大器阵列。如果同时驱动多个通道（超过两个）需要额外的功率，则可以通过扩展额外的HV56020s来支持驱动通道数或者使用HV56022s，如果附加通道相对于从第一HV56020升压转换器汲取功率的通道可以被分时驱动。HV56020还包括多种保护功能，包括过电压/欠电压保护、输出短路保护（直流到直流）、温度传感器和用于负载短路检测的输出电压比较器。

Microchip与Kemet合作开发了这种芯片组，该芯片组优化了驱动薄膜致动器的尺寸和功能，从而实现了各种软硬件中的触觉应用。了解更多>>

特性

3-Bit DAC for Boost Output Control (Minimize Pdiss vs. Drive Waveform)

Integrated FET (Vdss,Max 60V, Rds,on 10mO Max, 25°C)

Integrated Protection Features: OVP, UVP, OCP

Stand-By Mode (Min Current Mode)

Temperature Sensor

Power-On Reset

24 MHz SPI Interface

43-Ld. 7mm x 7mm VQFN, 0.9mm Thick

Driving Thin-Film Piezoelectric Actuator for Haptics

参数

类型	描述
Slew Rate (V/µs)	0.2
Closed Loop Gain (V/V)	75
Feedback Resistance (MΩ)	1.9
HVOUT Source max (µA)	96000
HVOUT Sink max (µA)	167000
HVOUT Capacitive Load max (pF)	N/A
Output Current Limit	OCP Flag to Host Micro
Package	43-Ld. 7mmx7mm VQFN
