说明

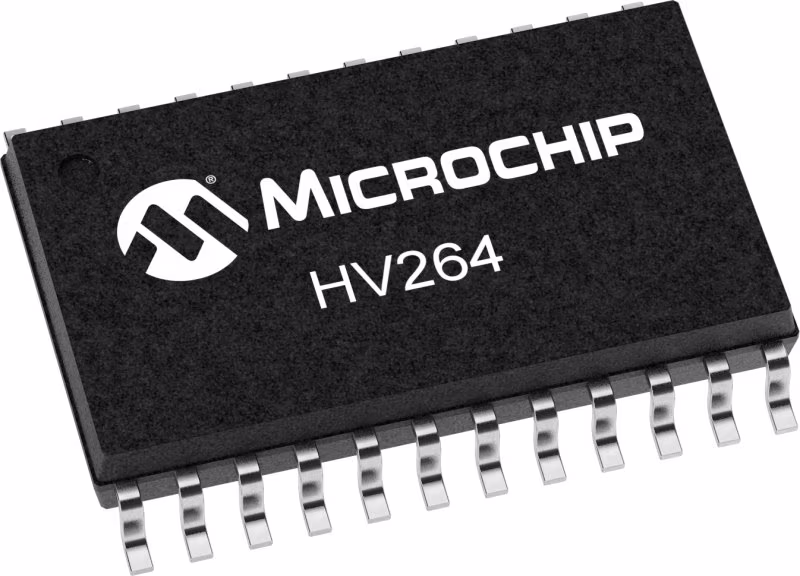

HV264是一种四路高压放大器阵列集成电路。它在200V高压电源和5.0V低压电源上工作。每个通道都有自己的输入和输出。当VOUT和FB引脚连接在一起并且RGND设置为0V时，形成具有66.7V/V的闭环增益的非反相放大器。使用高值内部反馈电阻器来最小化功耗。输入电压V_在设计用于0.05V到2.85V的范围。输出可以从1.0V摆动到V_PP-10V。2.85V的输入将使输出摆动到190V。HV264旨在以最小的高电压电流实现最大性能。每个通道的高压电流小于75µA。典型的输出转换速率性能为9.0V/µs。

特性

• Four independent high voltage amplifiers
• 215V output swing
• 9.0V/µs typical output slew rate
• Fixed gain of 66.7V/V
• High value internal feedback resistors
• Very low operating current
