说明

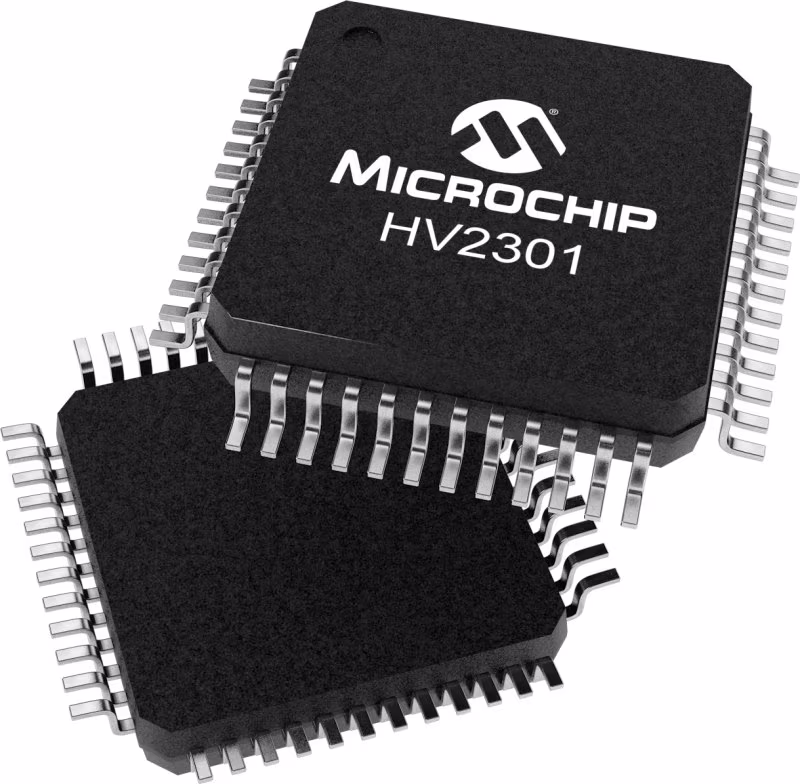

HV2301是一种低电荷注入、8通道、带泄放电阻器的高压模拟开关集成电路（IC）。该设备可用于需要由低电压控制信号控制的高电压切换的应用中，例如医疗超声成像、压电换能器驱动器和打印机。内置的泄放电阻器消除了电容负载（如压电换能器）上产生的电压。HV2301是HV232的增强型。输入数据被移位到8位移位寄存器中，然后该寄存器可以被保留在8位锁存器中。为了减少任何可能的时钟馈通噪声，锁存使能条应保持高电平，直到所有位都被计时。数据在时钟的上升沿被计时。该器件采用HVCMOS技术，将高压双向DMOS开关和低功率CMOS逻辑相结合，以提供对高压模拟信号的有效控制。该设备适用于高压电源的各种组合，例如VPP/VNN:+40V/-160V、+10V/-100V和+160V/-40V。

特性

• HVCMOS technology for high performance
• Integrated bleed resistors on the outputs
• 8 Channels of high voltage analog switch
• 3.3 or 5.0V CMOS input logic level
• 20MHz data shift clock frequency
• Very low quiescent power dissipation (-10µA)
• Low parasitic capacitance
• DC to 50MHz analog signal frequency
• -60dB typical off-isolation at 5MHz
• CMOS logic circuitry for low power
• Excellent noise immunity
• Cascadable serial data register with latches
• Flexible operating supply voltage
