说明

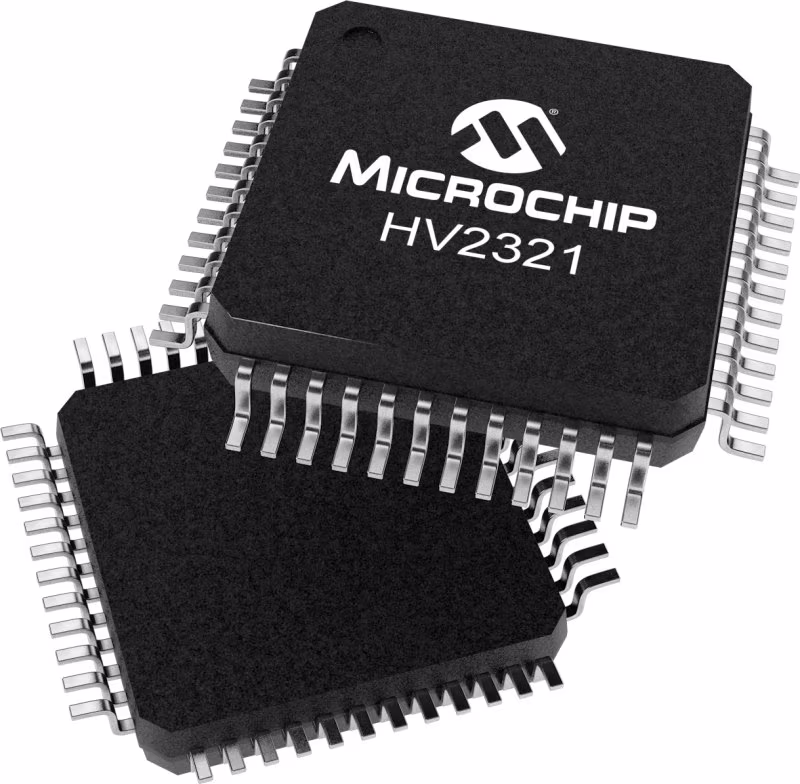

HV2321是一种低电荷注入、8通道、单极、负高压、带泄放电阻器的模拟开关集成电路（IC）。该设备可用于需要由低压信号控制的高压开关的应用，如无损检测金属探伤、医学超声成像、压电换能器驱动器和打印机。泄放电阻器消除了电容负载（如压电换能器）上产生的电压。数据被输入到8位移位寄存器中，然后被保持在8位锁存器中。为了减少任何可能的时钟馈通噪声，锁存使能条应保持高电平，直到所有位都被计时。数据在时钟的上升沿被计时。该器件采用HVCMOS技术，将高压双向DMOS开关和低功率CMOS逻辑相结合，以提供对高压模拟信号的有效控制。

特性

• Low on-resistance, 14O max.
• Integrated bleed resistors on the outputs
• 3.3 or 5.0V CMOS input logic level
• 20MHz data shift clock frequency
• Very low quiescent power dissipation (-10µA)
• Low parasitic capacitance
• DC to 50MHz small signal frequency response
• -60dB typical off-isolation at 5.0MHz
• CMOS logic circuitry for low power
• Excellent noise immunity
• Cascadable serial data register with latches
